MOQ: | 1 Stück |
Preis: | USD9.99-99.99/PCS |
Standardverpackung: | Staubsack+Karton |
Lieferfrist: | 8-9 Arbeitstage |
Zahlungsmethode: | T/T |
Lieferkapazität: | 5000 Stück pro Monat |
RF-10-PCBs sind fortschrittliche Verbundwerkstoffe aus keramisch gefülltem PTFE und gewebter Glasfaser, die für Hochleistungs-RF-Anwendungen entwickelt wurden.RF-10 bietet außergewöhnliche Stabilität der Abmessungen und Handhabungsfreundlichkeit für mehrschichtige Schaltungen.
Hauptmerkmale:
Dielektrische Konstante: 10,2 ± 0,3 bei 10 GHz
Dissipationsfaktor: 0,0025 bei 10 GHz
Hohe Wärmeleitfähigkeit: 0,85 W/mk (unbeschichtet)
CTE: x 16 ppm/°C, y 20 ppm/°C, z 25 ppm/°C
Niedrige Feuchtigkeitsabsorption: 0,08%
Flammbarkeit: V-0
Vorteile:
Hohe DK für die RH-Schaltkreisgrößenreduzierung
Ausgezeichnete Dimensionsstabilität
Enge DK-Toleranz
Hohe Wärmeleitfähigkeit für ein verbessertes Wärmemanagement
starke Haftung an glatten Kupfer
Niedrige X-, Y- und Z-Erweiterung
Ausgezeichnetes Preis-Leistungsverhältnis
RF-10 Typische Werte | |||||
Eigentum | Prüfmethode | Einheit | Wert | Einheit | Wert |
Dk @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 10.2 ± 0.3 | 10.2 ± 0.3 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 0.0025 | 0.0025 | ||
TcK† (-55 bis 150 °C) | IPC-650 2.5.5.6 | ppm/°C | -370 | ppm/°C | -370 |
Feuchtigkeitsabsorption | IPC-650 2.6.2.1 | % | 0.08 | % | 0.08 |
Schälfestigkeit (1 Unze RT Kupfer) | IPC-650 2.4.8 (Lötmittel) | Gewicht in kg | 10 | N/mm | 1.7 |
Volumenwiderstand | IPC-650 2.5.17.1 | Mohm/cm | 6.0 x 107 | Mohm/cm | 6.0 x 107 |
Oberflächenwiderstand | IPC-650 2.5.17.1 | - Was ist los? | 1.0 x 108 | - Was ist los? | 1.0 x 108 |
Flexuralstärke (MD) | IPC - 650 - 2.4.4 | PSI | 14,000 | N/mm2 | 96.53 |
Flexuralstärke (CD) | IPC - 650 - 2.4.4 | PSI | 10,000 | N/mm2 | 68.95 |
Zugfestigkeit (MD) | IPC - 650 - 2.4.19 | PSI | 8,900 | N/mm2 | 62.57 |
Zugfestigkeit (CD) | IPC - 650 - 2.4.19 | PSI | 5,300 | N/mm2 | 37.26 |
Dimensionelle Stabilität | IPC-650 2.4.39 (Nach dem Ätzen) | % (25 Mil-MD) | - Oh, nein, nein.0032 | % (25 Mil-CD) | - Oh, nein, nein.0239 |
Dimensionelle Stabilität | IPC-650 2.4.39 (Nach dem Backen) | % (25 Mil-MD) | - Oh, nein, nein.0215 | % (25 Mil-CD) | - Oh, nein, nein.0529 |
Dimensionelle Stabilität | IPC-650 2.4.39 (nach Stress) | % (25 Mil-MD) | - Oh, nein, nein.0301 | % (25 Mil-CD) | - Oh, nein, nein.0653 |
Dimensionelle Stabilität | IPC-650 2.4.39 (Nach dem Ätzen) | % (60 Mil-MD) | - Oh, nein, nein.0027 | % (60 Mil-CD) | - Oh, nein, nein.0142 |
Dimensionelle Stabilität | IPC-650 2.4.39 (Nach dem Backen) | % (60 Mil-MD) | - Oh, nein, nein.1500 | % (60 Mil-CD) | - Oh, nein, nein.0326 |
Dimensionelle Stabilität | IPC-650 2.4.39 (nach Stress) | % (60 Mil-MD) | - Oh, nein, nein.0167 | % (60 Mil-CD) | - Oh, nein, nein.0377 |
Dichte (spezifische Schwerkraft) | IPC-650-2.3.5 | G/cm3 | 2.77 | G/cm3 | 2.77 |
Spezifische Wärme | IPC-650-2.4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
Wärmeleitfähigkeit (unbeschichtet) | IPC-650-2.4.50 | W/M*K | 0.85 | W/M*K | 0.85 |
CTE (X-Y-Achse) (50 bis 150 °C) | IPC-650 2.4.41 | ppm/°C | 16 bis 20 | ppm/°C | 16 bis 20 |
CTE (Z-Achse) (50 bis 150 °C) | IPC-650 2.4.41 | ppm/°C | 25 | ppm/°C | 25 |
Flammbarkeit | Inneres | V-0 | V-0 |

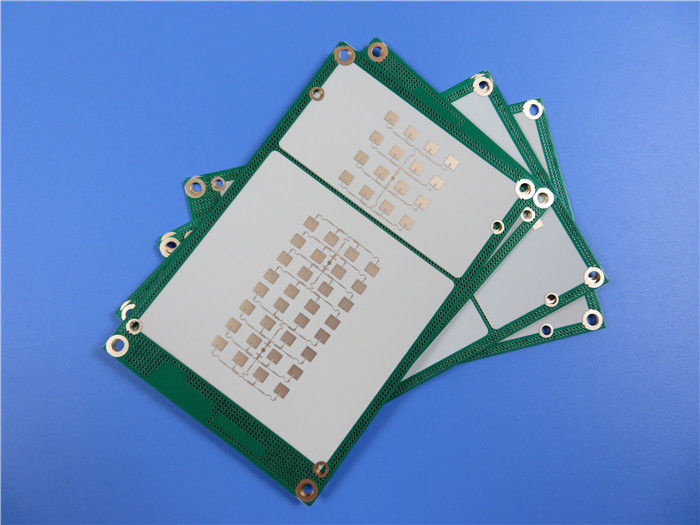

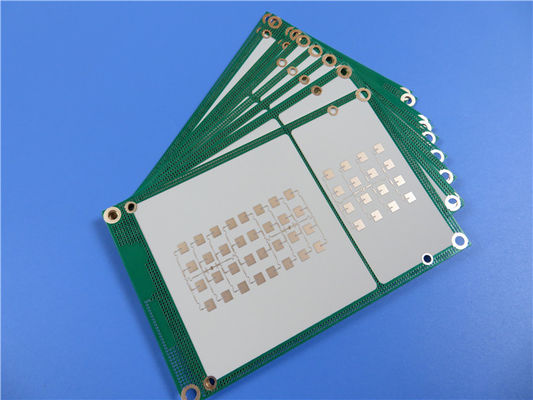

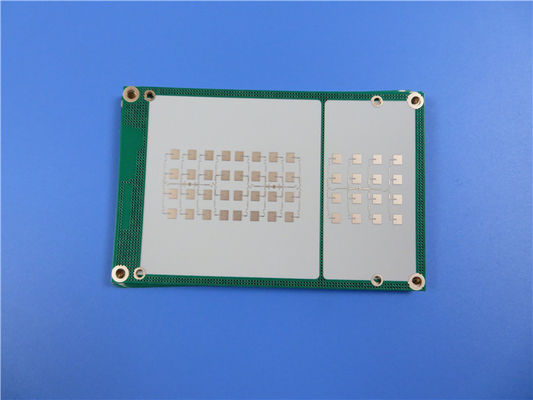

Diese Leiterplatte verfügt über eine präzise Stackup-Konfiguration, die Copper_layer_1 und Copper_layer_2 umfasst, die jeweils 35 μm (1 oz) dick sind und die RF-10-Kernschicht mit 25 mil (0,635 mm) zusammenfügen.mit einer Plattengröße von 163.9 mm x 104,9 mm ± 0,15 mm, die Leiterplatte behält für eine optimale Signalintegrität und Komponentenabstand einen Mindestspurenbereich von 4/4 mil bei.
Mechanisch bietet diese Leiterplatte eine Mindestlochgröße von 0,5 mm und eine fertige Plattendicke von 0,75 mm, was die Strukturstabilität und Flexibilität während der Installation gewährleistet.4 ml) auf den äußeren Schichten, zusammen mit einer 20 μm über Plattierungstärke, unterstützt eine effiziente Signalübertragung und sichere Verbindungen zwischen Schichten.
Sie ist mit Immersionszinn für eine verbesserte Schweißbarkeit und Schutz vor Oxidation veredelt.Während eine grüne Top-Lötmaske Umweltschutz bietetStrenge elektrische Tests vor dem Versand gewährleisten Qualität und Einhaltung der Konstruktionsvorgaben und gewährleisten eine zuverlässige Leistung in unterschiedlichen Anwendungen.
Das Artwork-Format für diese Leiterplatte folgt dem Industriestandard Gerber RS-274-X-Format, das die Kompatibilität mit gängigen Konstruktionswerkzeugen und Herstellungsprozessen gewährleistet.Einhaltung der IPC-Klasse-2-Qualitätsnorm, erfüllt das PCB strenge Kriterien für Herstellung und Montage, was eine zuverlässige Leistung in verschiedenen Anwendungen garantiert.
Mit weltweiter Verfügbarkeit bietet das RF-10-PCB eine globale Zugänglichkeit für Projekte und Branchen, die Hochleistungs-HF-Lösungen benötigen.
Anwendungen:
Antennen mit Mikrostrip-Patch
GPS-Antennen
Passive Komponenten (Filter, Kupplungen, Leistungsabteilungen)
Systeme zur Vermeidung von Kollisionen mit Luftfahrzeugen
Satellitenkomponenten
PCB-Material: | Verbundwerkstoffe aus keramisch gefülltem PTFE und gewebter Glasfaser |
Bezeichnung: | RF-10 |
Dielektrische Konstante: | 10.2 |
Verlustfaktor | 0.0025 10 GHz |
Anzahl der Schichten: | Doppelseitige PCB, mehrschichtige PCB, hybride PCB |
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
PCB-Dicke: | 10mil (0,254mm), 20mil (0,508mm), 25mil (0,635mm), 60mil (1,524mm), 125mil (3,175mm) |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP usw. |
