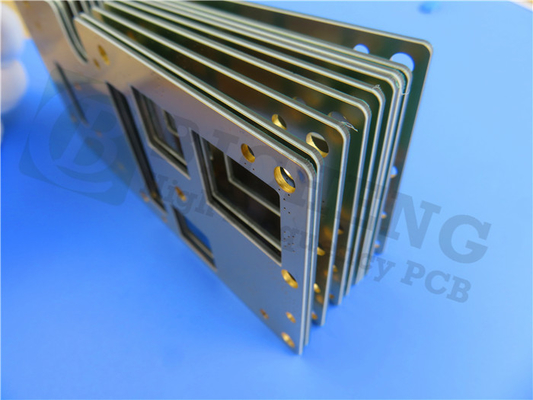

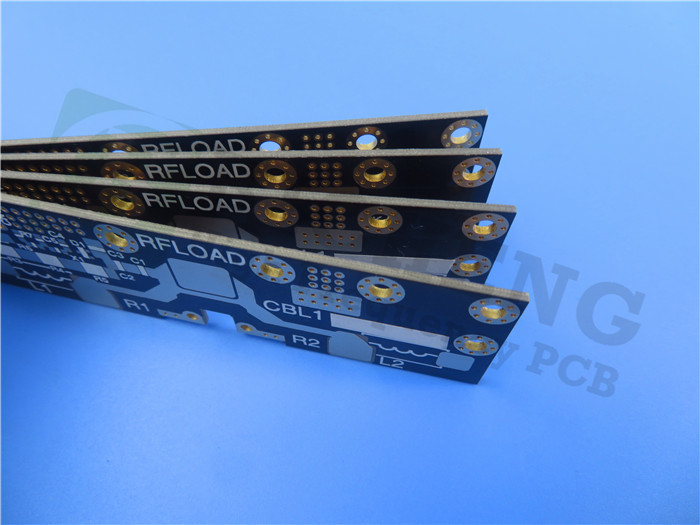

25mil TMM3 PCB mit Immersions Silber für HF- und Mikrowellenanwendungen

Einführung in Rogers TMM3

Das Rogers TMM3 ist ein thermosetzendes Mikrowellenmaterial aus einem keramischen thermosetzenden Polymer-Verbundwerkstoff.Kombination der besten Eigenschaften von keramischen und traditionellen PTFE-Laminaten für MikrowellenkreiseIm Gegensatz zu vielen herkömmlichen Materialien benötigt TMM3 keine spezialisierten Produktionstechniken, was es für Ingenieure zu einer vielseitigen und zugänglichen Wahl macht.

Details zum Bau

Die TMM3-PCB verfügt über eine robuste 2-Schicht starre Stackup:

Kupferschicht 1: 35 μm
RogersTMM3 Kern: 0,635 mm (25 Mil)

Kupferschicht 2: 35 μm

Spezifikationen:

Abmessungen der Platte: 42,91 mm x 108,31 mm (± 0,15 mm)

Mindestspuren/Räume: 5/9 mils

Mindestgröße des Löchers: 0,3 mm

Endplattendicke: 0,7 mm

Fertiges Kupfer Gewicht: 1 Unze (1,4 Mil) auf äußeren Schichten

Oberflächenveredelung: Untertauchsilber

Qualitätssicherung: Jede Leiterplatte wird vor dem Versand einem elektrischen Test unterzogen, der die Zuverlässigkeit und Leistung gewährleistet.

Typische Anwendungen

Das Rogers TMM3 PCB eignet sich besonders gut für:

HF- und Mikrowellenkreisläufe: Ideal für Anwendungen, die Präzision und Hochfrequenzleistung erfordern.

Leistungsverstärker und -kombinatoren: gewährleistet eine effiziente Signalübertragung und einen minimalen Verlust.

Satellitenkommunikationssysteme: bietet eine zuverlässige Leistung in anspruchsvollen Umgebungen.

Chip-Tester und Patch-Antennen: Erleichtern genaue Tests und hohe Leistung.

Im sich rasch entwickelnden Bereich der Elektronik wird die Suche nach leistungsstarken Leiterplatten (PCBs) immer wichtiger, insbesondere in Sektoren wie Telekommunikation und Luftfahrt.Geben Sie die Rogers TMM3 PCB ein., eine bahnbrechende Lösung, die speziell für Hochfrequenzanwendungen entwickelt wurde.Sie zeigt, warum es für Ingenieure und Hersteller eine wichtige Wahl geworden ist..

Außergewöhnliche dielektrische Leistung

- Dielektrische Konstante (Dk): Bei 3,27 ± 0,032 bei 10 GHz sorgt das TMM3 PCB für eine minimale Signalverzerrung, die für die Hochfrequenzübertragung von entscheidender Bedeutung ist.45 über einen breiteren Frequenzbereich von 8 GHz bis 40 GHz, was seine Vielseitigkeit zeigt.

- Dissipationsfaktor (Df): Mit einem bemerkenswert niedrigen Dissipationsfaktor von 0.002, minimiert der TMM3 den Energieverlust und erhöht so die Gesamtleistung elektronischer Schaltungen.

- Thermischer Koeffizient der dielektrischen Konstante: Die thermische Stabilität ist beeindruckend mit einem Koeffizienten von +37 ppm/°K und gewährleistet eine zuverlässige Leistung bei Temperaturen von -55°C bis 125°C.

Robuste mechanische und thermische Eigenschaften

- Zersetzungstemperatur (Td): Mit einem hohen Td von 425°C ist das TMM3 gut ausgestattet, um mit hohen Temperaturen umzugehen.

- Koeffizient der thermischen Ausdehnung (CTE): Der CTE entspricht nahe dem von Kupfer und beträgt 15 ppm/K sowohl in der X- als auch in der Y-Richtung und 23 ppm/K in der Z-Richtung.Dies minimiert die Belastung der plattierten Durchlöcher, was für die Aufrechterhaltung der elektrischen Integrität unerlässlich ist.

- Beugfestigkeit: Mit einer Beugfestigkeit von 16,53 kpsi ist die TMM3 so konstruiert, dass sie mechanischen Belastungen standhält und für eine hohe Haltbarkeit bei anspruchsvollen Anwendungen sorgt.

Beeindruckende elektrische Eigenschaften

- Isolierwiderstand: Die TMM3-PCB verfügt über einen Isolierwiderstand von mehr als 2000 GΩ, der eine hervorragende elektrische Isolierung bietet.

- Volumenwiderstand: Bei 2 x 10^9 Ω·cm weist dieses PCB eine robuste Leistung in verschiedenen Anwendungen auf.

- Elektrische Festigkeit: Mit einer dielektrischen Festigkeit von 441 V/mil kann das TMM3 hohe Spannungen aushalten, ohne dabei die Leistung zu beeinträchtigen.

Warum wählen Sie Rogers TMM3 PCB?

1Konsistente Zuverlässigkeit: Die Kombination aus niedrigem Dk, niedrigem Df und hohem Isolationswiderstand sorgt dafür, dass das TMM3-PCB unter schwierigen Bedingungen eine außergewöhnliche Signalintegrität aufrechterhält.

2. Stromgerichtete Herstellung: Das Material ist mit bleifreien Verfahren kompatibel und erfordert keine Natriumnaphthenatbehandlung vor der elektroless Plattierung,Vereinfachung der Produktion und Kostensenkung.

3. Vielseitige Anwendungen: Das TMM3 PCB glänzt in verschiedenen Anwendungen, darunter RF- und Mikrowellenkreisläufe, Leistungsverstärker, Filter und Satellitenkommunikationssysteme.

4- Haltbarkeit und Langlebigkeit: Die mechanische Widerstandsfähigkeit des TMM3 durch hohe Schälfestigkeit und Biegefestigkeit sorgt dafür, dass es den Härten anspruchsvoller Umgebungen standhält.langfristige Zuverlässigkeit.

Ideale Anwendungen für Rogers TMM3

Das Rogers TMM3 PCB ist für zahlreiche Anwendungen geeignet, wie zum Beispiel:

- HF- und Mikrowellenkreisläufe: Eine ideale Wahl für Anwendungen, die Präzision und Hochfrequenz erfordern.


- Leistungsverstärker und Kombinatoren: Erleichtert eine effiziente Signalübertragung mit minimalem Verlust.


- Satellitenkommunikationssysteme: Erbringt zuverlässige Leistung unter schwierigen Bedingungen.


- Global Positioning Systems (GPS) Antennen: Sicherstellen eines genauen Signalempfangs und -übertragung.

Schlussfolgerung: Erhöhung der elektronischen Lösungen mit Rogers TMM3

Die Rogers TMM3 PCB ist ein Leuchtturm der Innovation in der Hochfrequenz-PCB-Technologie. Its unique blend of features—ranging from a low dielectric constant and excellent thermal stability to impressive mechanical strength—positions it as a preferred option for engineers and manufacturers eager to push the boundaries of electronic design.

Da die Nachfrage nach anspruchsvollen elektronischen Lösungen weiter steigt, ist die TMM3 PCB bereit, diese Herausforderungen mit unvergleichlicher Zuverlässigkeit und Leistung zu meistern.Für weitere Informationen, wie die Rogers TMM3 Ihre Projekte erhöhen kann oder ein Angebot anfordernIhre Reise zu modernsten elektronischen Lösungen beginnt hier!
