| Material: | RO4003C und FR-4 | Anzahl der Schichten: | 6-Layer |
|---|---|---|---|
| PCB-Größe: | 83.50 mm x 66 mm = 1 PCS, +/- 0,15 mm | PCB-Dicke: | 1.1mm |
| Kupfergewicht: | 1 oz (1.4 ml) innere/äußere Schichten | Oberflächenbearbeitung: | Immersionsgold |

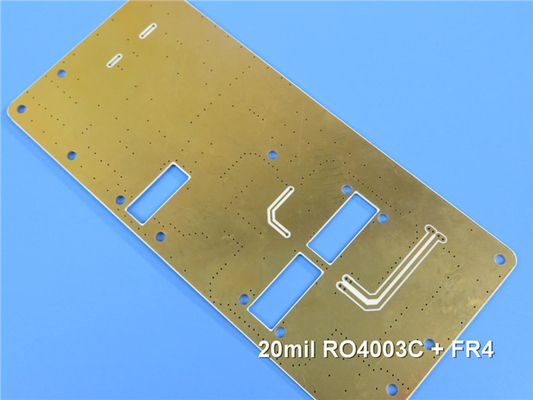

Wir freuen uns, Ihnen unsere neu ausgelieferte 6-Schicht-Leiterplatte (PCB) mit Rogers RO4003C-Materialien bekannt zu geben.Diese innovative Leiterplatte kombiniert außergewöhnliche elektrische Leistung mit einfacher Herstellung, was es zu einer perfekten Lösung für Hochfrequenzanwendungen macht.
Wesentliche Merkmale
RO4003C-Material
- Dielektrische Konstante (Dk): 3,38 ± 0,05 bei 10 GHz
- Dissipationsfaktor: 0,0027 bei 10 GHz
- Wärmeleitfähigkeit: 0,71 W/m/°K
- Thermischer Koeffizient der dielektrischen Konstante: +40 ppm/°C (Betriebsbereich: -50°C bis 150°C)
- CTE mit Kupfer verglichen:
- X-Achse: 11 ppm/°C
- Y-Achse: 14 ppm/°C
- Z-Achse CTE: 46 ppm/°C
- Glasübergangstemperatur (Tg): > 280 °C
- Feuchtigkeitsabsorption: 0,06%
- nicht gebrohmt
| RO4003C Typischer Wert | |||||
| Eigentum | RO4003C | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,ε Prozess | 3.38 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 3.55 | Z | 8 bis 40 GHz | Differentielle Phasenlänge Methode | |
| Verlustfaktor | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | +40 | Z | ppm/°C | -50°C bis 150°C | IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 1.7 x 1010 | MΩ.cm | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Oberflächenwiderstand | 4.2 x 109 | MΩ | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Elektrische Stärke | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Zugmodul | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
| Zugfestigkeit | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
| Flexuralstärke | 276 (40) |
MPa (KPSI) |
IPC-TM-650 2.4.4 | ||
| Dimensionelle Stabilität | < 03 | X, Y | mm/m (mil/Zoll) |
nach Ätzen+E2/150°C | IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung | 11 14 46 |
X Y Z |
ppm/°C | -55°C bis 288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | Eine | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| Wärmeleitfähigkeit | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| Feuchtigkeitsabsorption | 0.06 | % | 48 Stunden Eintauchen 0,060" Probe Temperatur 50°C |
ASTM D 570 | |
| Dichte | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| Stärke der Kupferschalen | 1.05 (6.0) |
N/mm (PL) |
Nach dem Löten schwimmen 1 oz. EDC-Folien |
IPC-TM-650 2.4.8 | |
| Entflammbarkeit | N/A | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
S1000-2M Merkmale
- Erweiterte Z-Achse CTE für eine verbesserte Durchlöchersicherheit
- Ausgezeichnete mechanische Verarbeitbarkeit und thermische Beständigkeit
- Bleifreie Kompatibilität
- Tg: 180°C (DSC)
- UV-Blocking und AOI-kompatibel
- Hohe Hitzebeständigkeit mit überlegener Anti-CAF-Leistung
- Niedrige Wasseraufnahme
PCB-Spezifikationen
- Layer Stackup:
- Kupferschicht 1: 35 μm
- RO4003C Kern: 0,305 mm (12 Mil)
- Kupferschicht 2: 35 μm
- Prepreg Bondply (1080 RC63%): 0,0644 mm (2,5 ml)
- Kupferschicht 3: 35 μm
- FR-4 (Tg 170): 0,076 - 0,203 mm (3 Mil)
- Kupferschicht 4: 35 μm
- Prepreg Bondply (1080 RC63%): 0,0644 mm (2,5 ml)
- Kupferschicht 5: 35 μm
- RO4003C Kern: 0,305 mm (12 Mil)
- Kupferschicht 6: 35 μm
- Abmessungen: 83,50 mm x 66 mm ± 0,15 mm
- Endplattendicke: 1,1 mm
- Fertiges Kupfergewicht: 1 Unze (1,4 Mil) sowohl auf der inneren als auch auf der äußeren Schicht
- Mindestspuren: 4/4 Millimeter.
- Mindestgröße des Löchers: 0,2 mm
- Durch Plattierungstärke: 20 μm
- Oberflächenveredelung: Immersion Gold
- Lötmasken Farbe: Matt Grün (oben und unten)
- Seidenschirm Farbe: Weiß (nur oben)
- Impedanzregelung: 50 Ohm bei 4 Mil / 4 Mil Spuren/Lücken (Oberstecke)
- Durch Konfiguration: 0,2 mm über gefüllt und gekappt
- Elektrische Prüfung: 100% vor dem Versand
Typische Anwendungen
Diese PCB ist ideal für eine Vielzahl von fortschrittlichen Anwendungen geeignet, darunter:
- Breitbandantennen für kommerzielle Fluggesellschaften
- Mikrostrip- und Stripline-Schaltkreise
- Millimeterwellenanwendungen
- Radarsysteme
- Führungssysteme
- Digitale Funkantennen von Punkt zu Punkt
Qualitätssicherung
Das Designwerk wird im Gerber RS-274-X-Format geliefert, kompatibel mit den meisten PCB-Design-Tools.
Weltweite Verfügbarkeit
Unsere leistungsfähigen Leiterplatten sind weltweit lieferbar und bieten innovative Lösungen, wo immer Sie sich befinden.
