NT1 Schnittstelle für die Verarbeitung von Stoffen

Die RT/Duroid 6035HTC-PCB ist aus hochfrequenten Schaltkreismaterialien hergestellt, die speziell für Hochleistungs-HF- und Mikrowellenanwendungen entwickelt wurden.Diese PCB ist eine außergewöhnliche Wahl für anspruchsvolle Umgebungen, in denen thermisches Management und Leistung von entscheidender Bedeutung sind.Mit einer Wärmeleitfähigkeit, die fast das 2,4-fache der Standard-RT/Duroid 6000-Produkte beträgt, sorgt sie für eine effiziente Wärmeableitung und ist somit ideal für Hochleistungsanwendungen geeignet.

Zu den wichtigsten Merkmalen des RT/duroid 6035HTC-PCB gehören eine Dielektrikkonstante (DK) von 3,5 ± 0,05 bei 10 GHz und 23 °C sowie ein beeindruckender Dissipationsfaktor von 0.0013 bei gleicher Frequenz und TemperaturDas Material weist einen thermischen Koeffizienten der dielektrischen Konstante von -66 ppm/°C und eine Feuchtigkeitsabsorptionsrate von nur 0,06% auf.Dieses PCB bietet eine ausgezeichnete thermische Leistung, was zu niedrigeren Betriebstemperaturen und einer verbesserten Zuverlässigkeit bei Hochleistungsszenarien beiträgt.

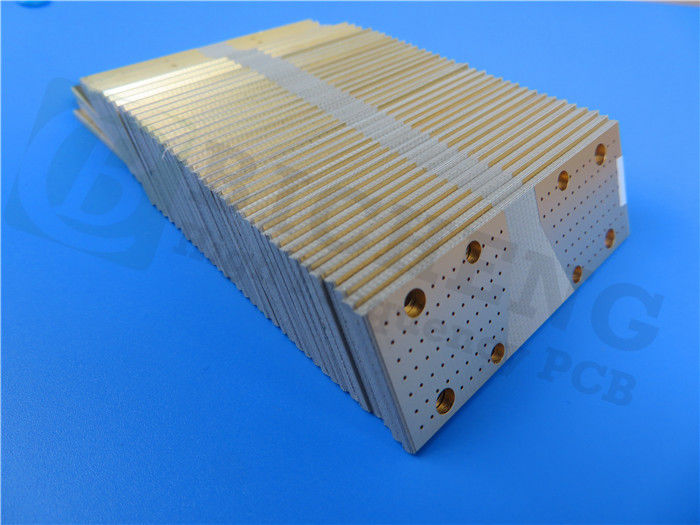

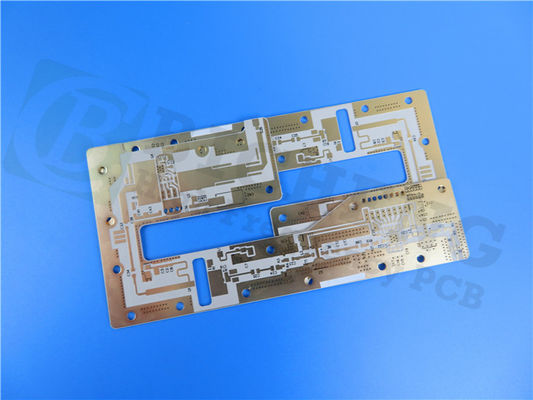

Die Konstruktion dieser Leiterplatte besteht aus einem 2-schichtigen starren Stapel, bestehend aus 35 μm Kupfer auf beiden Schichten und einem 0,762 mm (30 mil) großen Kern aus RT/duroid 6035HTC.55 mm (± 0.15 mm) ergänzt werden durch eine fertige Platte mit einer Dicke von 0,83 mm und einer Mindestspur von 6/5 mil.Dieses PCB ist so konstruiert, dass es strengen Leistungsvorgaben entspricht.Die Oberfläche mit Eintauchgold sorgt für eine hervorragende Schweißfähigkeit, während die blaue Top-Lötmaske die Sichtbarkeit während der Montage verbessert.

Diese Leiterplatte ist mit dem Gerber RS-274-X-Format kompatibel und entspricht dem IPC-Klasse-2-Qualitätsstandard, um die Erwartungen der Industrie zu erfüllen.die weltweiten Ingenieure zugänglich machen.

Typische Anwendungen für die RT/Duroid 6035HTC-PCB sind Hochleistungs-HF- und Mikrowellenverstärker, Kupplungen, Filter, Kombinatoren und Leistungsabteilungen.Mit seinen fortschrittlichen thermischen Management-Fähigkeiten und hervorragenden Hochfrequenzleistungen, ist dieses PCB für moderne elektronische Konstruktionen von unschätzbarem Wert, die Zuverlässigkeit und Effizienz erfordern.
