Einführung der RT/duroid 5880LZ-PCB, einer hochmodernen Lösung für Hochleistungs-Anwendungen, die Präzision und Zuverlässigkeit erfordern.Dieses PCB ist mit gefüllten PTFE-Verbundwerkstoffen hergestellt, ideal für Streifen- und Mikro-Streifen-Schaltkreis-AnwendungenMit seiner einzigartigen Füllstoffzusammensetzung bietet dieses Laminat ein leichtes, niedrigdichtes Material, das perfekt für gewichtsempfindliche Umgebungen geeignet ist.
Wesentliche Merkmale
- Dielektrische Konstante (DK): 2,0 ± 0,04 bei 10 GHz und 23°C
- Dissipationsfaktor: zwischen 0,0021 und 0,0027 bei 10 GHz und 23°C
- Niedriger Z-Achsen-Wärmeausdehnungskoeffizient: 40 ppm/°C
- Ausgasungseigenschaften: TML 0,01%, CVCM 0,01%, WVR 0,01%
- Dichte: Leichtgewicht bei 1,4 gm/cm3
- Entflammbarkeit UL 94V-0
- Bleifreie Prozesskompatibilität: Gewährleistung der Einhaltung moderner Fertigungsstandards
Vorteile
- Leichtbau: Verringert das Gesamtgewicht des Systems, ohne die Leistung zu beeinträchtigen.
- Einheitliche elektrische Eigenschaften: Beibehält eine gleichbleibende Leistung über einen breiten Frequenzbereich.
- Chemische Beständigkeit: Beständigkeit gegen Lösungsmittel und Reagenzien, die bei Ätz- und Plattierverfahren verwendet werden.
| NT1 Verbrennungsmitteleinheiten |
| Eigentum |
USE-Fahrzeug |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
2.20
2.20 ± 0,02 Spek. |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Dielektrische Konstante |
2.2 |
Z |
N/A |
8 GHz bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verwüstungsfaktor,tanδ |
0.0004
0.0009 |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Thermischer Koeffizient ε |
- 125 |
Z |
ppm/°C |
-50°C bis 150°C |
IPC-TM-650 2.5.5.5 |
| Volumenwiderstand |
2 x 107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Oberflächenwiderstand |
3 x 107 |
Z |
- Was ist los? |
C/96/35/90 |
ASTM D 257 |
| Spezifische Wärme |
0.96(0.23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Berechnet |
| Zugmodul |
Prüfung bei 23°C |
Prüfung bei 100°C |
N/A |
MPa (kpsi) |
Eine |
ASTM D 638 |
| 1070(156) |
450 ((65) |
X |
| 860(125) |
380 ((55) |
Y |
| Der höchste Stress |
29(4.2) |
20(2.9) |
X |
| 27(3.9) |
18(2.6) |
Y |
| Die ultimative Belastung |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Kompressionsmodul |
710(103) |
500(73) |
X |
MPa (kpsi) |
Eine |
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Der höchste Stress |
27(3.9) |
22(3.2) |
X |
| 29(5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z |
| Die ultimative Belastung |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Feuchtigkeitsabsorption |
0.02 |
N/A |
% |
0.62" ((1.6mm) D48/50 |
ASTM D 570 |
| Wärmeleitfähigkeit |
0.2 |
Z |
W/m/k |
80°C |
ASTM C 518 |
| Koeffizient der thermischen Ausdehnung |
31
48
237 |
X
Y
Z |
ppm/°C |
0-100°C |
IPC-TM-650 2.4.41 |
| Td |
500 |
N/A |
°C TGA |
N/A |
ASTM D 3850 |
| Dichte |
2.2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Kupferschalen |
31.2(5.5) |
N/A |
(N/mm) |
1 oz ((35 mm) EDC-Folien
nach dem Schwimmen des Löters |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
N/A |
N/A |
N/A |
N/A |
| PCB-Material: |
Einzigartige PTFE-Verbundstoffe |
| Bezeichnung: |
NT1 Verarbeitung von Stoffen |
| Dielektrische Konstante: |
2 |
| Verlustfaktor |
0.0021 10 GHz |
| Anzahl der Schichten: |
Doppelseitige PCB, mehrschichtige PCB, hybride PCB |
| Kupfergewicht: |
0.5 oz (17 μm), 1 oz (35 μm) |
| mit einer Dicke von mehr als 10 mm |
10mil (0,254mm), 20mil (0,508mm), 50mil (1.270mm), 100mil (2.540mm) |
| PCB-Größe: |
≤ 400 mm x 500 mm |
| Lötmaske: |
Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: |
Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold etc. |

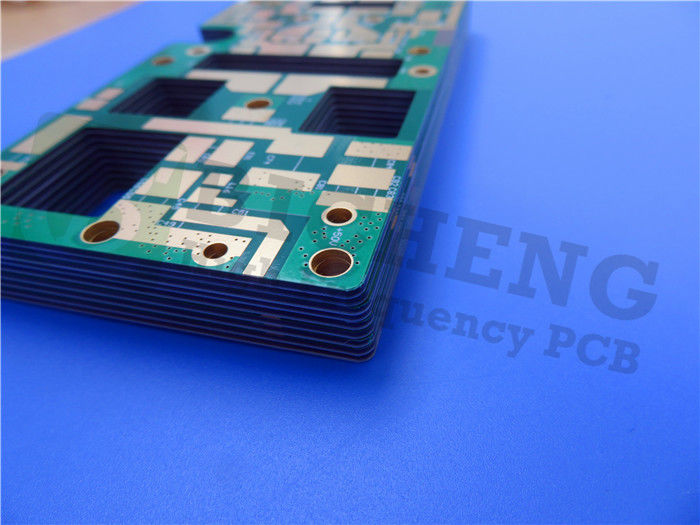

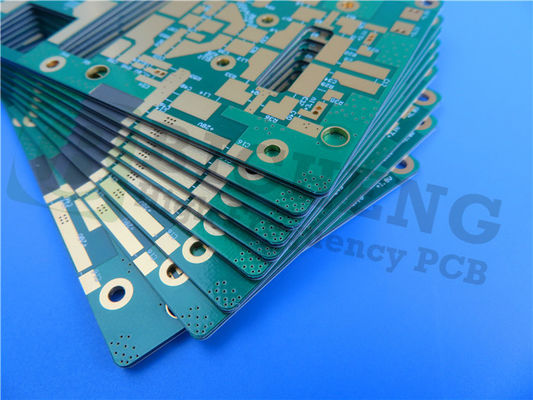

Die Konstruktion dieser Leiterplatte ist sorgfältig konzipiert. Sie besteht aus einem 2-schichtigen starren Stapel mit 35 μm Kupfer auf beiden Schichten und einem 0,508 mm (20 mil) großen Kern aus RT/Duroid 5880LZ.mit einer Genauigkeit von 90.63 mm x 170,35 mm (± 0,15 mm) und mit einer Endstärke von 0,6 mm bietet diese Leiterplatte eine Mindestgröße von 4/5 mil und eine Mindestöffnung von 0,2 mm.Das PCB ist mit bleifreien Verfahren kompatibel und entspricht den Flammbarkeitsnormen UL 94V-0., die sowohl die Sicherheit als auch die Einhaltung der Umweltvorschriften gewährleistet.
Das RT/Duroid 5880LZ-PCB wird mit Grafiken im Gerber RS-274-X-Format geliefert, um die Kompatibilität mit industriestandardmäßiger Designsoftware für eine nahtlose Integration in Ihre Projekte zu gewährleisten.Es entspricht der IPC-Klasse-2-Qualitätsnorm, die eine zuverlässige Leistung für eine Vielzahl von Anwendungen garantiert.Zugang zu einem weltweiten Markt für Ingenieure, die nach leistungsstarken PCB-Lösungen suchen.
Dieses PCB ist vielseitig und für eine Vielzahl von fortschrittlichen Anwendungen geeignet, einschließlich luftgestützter Antennensysteme, leichter Zufuhrnetze, Radarsysteme, Führungssysteme,mit einer Leistung von mehr als 100 W undMit seinen beeindruckenden Spezifikationen und robusten Leistungen zeichnet sich das RT/duroid 5880LZ PCB als wertvolles Gut für moderne Kommunikations- und Verteidigungstechnologien aus.die hohen Anforderungen moderner elektronischer Konstruktionen erfüllen.
