MOQ: | 1 PCS |
Preis: | USD9.99-99.99/PCS |
Standardverpackung: | Staubsack+Karton |
Lieferfrist: | 8-9 Arbeitstage |
Zahlungsmethode: | T/T |
Lieferkapazität: | 5000 Stück pro Monat |

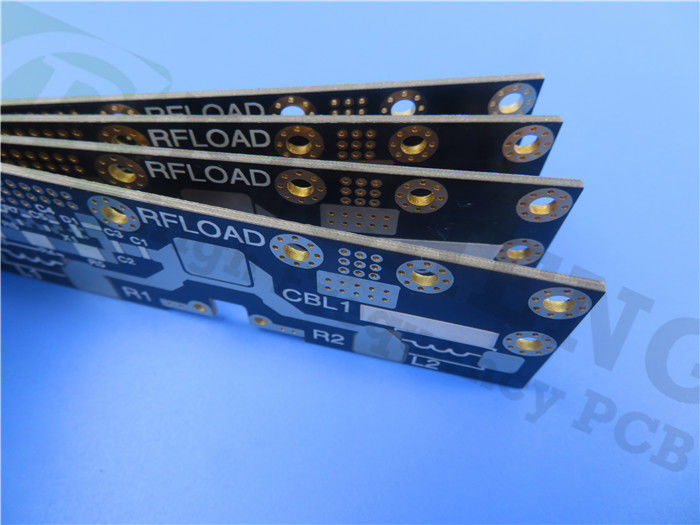

Wir freuen uns, Ihnen unsere neu ausgelieferten PCBs vorzustellen, die RT/Duroid 5880-Material verwenden und speziell für Hochfrequenz- und Breitbandanwendungen entwickelt wurden.Rogers RT/duroid 5880-Laminate sind mit Glasmikrofasern verstärkte PTFE-VerbundwerkstoffeDie zufällig ausgerichteten Mikrofasern tragen dazu bei, die Gleichmäßigkeit der Dielektrikkonstante zu erhalten.Das macht dieses Material ideal für anspruchsvolle HF-Umgebungen.
Wesentliche Merkmale
- Dielektrische Konstante: 2,2 mit einer geringen Toleranz von ±0,02 bei 10 GHz/23°C
- Dissipationsfaktor: 0,0009 bei 10 GHz
- Temperaturkoeffizient der dielektrischen Konstante (TCDk): -125 ppm/°C
- Feuchtigkeitsabsorption: niedrig bei 0,02%
- CTE (Koeffizient der thermischen Ausdehnung):
- X-Achse: 31 ppm/°C
- Y-Achse: 48 ppm/°C
- Z-Achse: 237 ppm/°C
- Isotropische Eigenschaften: Gewährleistet eine gleichbleibende Leistung in allen Richtungen
Vorteile
- Einheitliche elektrische Eigenschaften: Beibehält eine gleichbleibende Leistung über einen breiten Frequenzbereich.
- Bearbeitbarkeit: Leicht zu schneiden, zu formen und zu bearbeiten, um spezifischen Designbedürfnissen gerecht zu werden.
- Chemische Beständigkeit: Widerstand gegen Lösungsmittel und Reagenzien, die üblicherweise bei Ätz- und Plattierverfahren verwendet werden.
- Feuchtigkeitsbeständigkeit: geeignet für feuchtigkeitsstarke Umgebungen und gewährleistet eine hohe Zuverlässigkeit.
- Ein etabliertes Material: Eine anerkannte Wahl für Hochfrequenzanwendungen.
- Niedriger elektrischer Verlust: Bietet unter den verstärkten PTFE-Materialien die geringsten Verlustmerkmale.
NT1 Verbrennungsmitteleinheiten | ||||||
Eigentum | USE-Fahrzeug | Ausrichtung | Einheiten | Die Situation | Prüfmethode | |
Dielektrische Konstante,ε Prozess | 2.20 2.20 ± 0,02 Spek. |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Dielektrische Konstante | 2.2 | Z | N/A | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | |
Verwüstungsfaktor,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Thermischer Koeffizient ε | - 125 | Z | ppm/°C | - 50°Cbis 150°C | IPC-TM-650 2.5.5.5 | |
Volumenwiderstand | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
Oberflächenwiderstand | 3 x 107 | Z | - Was ist los? | C/96/35/90 | ASTM D 257 | |
Spezifische Wärme | 0.96.23) | N/A | j/g/k (cal/g/c) |
N/A | Berechnet | |
Zugmodul | Test bei 23°C | Test bei 100°C | N/A | MPa (kpsi) | Eine | ASTM D 638 |
1070(156) | 450 ((65) | X | ||||
860(125) | 380 ((55) | Y | ||||
Der höchste Stress | 29(4.2) | 20(2.9) | X | |||
27.3.9) | 18(2.6) | Y | ||||
Die ultimative Belastung | 6 | 7.2 | X | % | ||
4.9 | 5.8 | Y | ||||
Kompressionsmodul | 710(103) | 500(73) | X | MPa (kpsi) | Eine | ASTM D 695 |
710(103) | 500(73) | Y | ||||
940(136) | 670(97) | Z | ||||
Der höchste Stress | 27(3.9) | 22(3.2) | X | |||
29(5.3) | 21(3.1) | Y | ||||
52(7.5) | 43(6.3) | Z | ||||
Die ultimative Belastung | 8.5 | 8.4 | X | % | ||
7.7 | 7.8 | Y | ||||
12.5 | 17.6 | Z | ||||
Feuchtigkeitsabsorption | 0.02 | N/A | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
Wärmeleitfähigkeit | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
Koeffizient der thermischen Ausdehnung | 31 48 237 |
X Y Z |
ppm/°C | 0 bis 100°C | IPC-TM-650 2.4.41 | |
Td | 500 | N/A | °CTGA | N/A | ASTM D 3850 | |
Dichte | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
Kupferschalen | 31.2(5.5) | N/A | (N/mm) | 1 oz ((35 mm) EDC-Folien nach dem Schwimmen des Löters |
IPC-TM-650 2.4.8 | |
Entflammbarkeit | V-0 | N/A | N/A | N/A | UL 94 | |
Bleifreies Verfahren kompatibel | - Ja, das ist es. | N/A | N/A | N/A | N/A |
PCB-Stackup
- Kupferschicht 1: 35 μm
- RT Duroid 5880 Kern: 0,254 mm (10 mil)
- Kupferschicht 2: 35 μm
- RO4450F Präpreg Bondply: 0,101 mm (4 Mil)
- RT Duroid 5880 Kern: 0,787 mm (31 mil)
- Kupferschicht 3: 35 μm

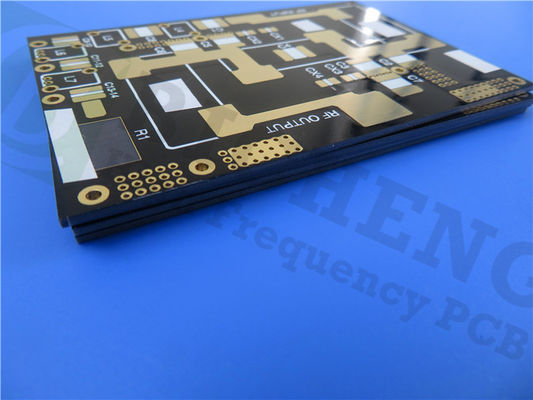

Details zum Bau
Die PCB-Dimensionen sind 274,32 mm x 179,65 mm (± 0,15 mm) mit einer Endstärke von 1,2 mm. Sie unterstützt eine Mindestspur/Fläche von 5/5 mils und eine Mindestlochgröße von 0,4 mm.Das fertige Kupfergewicht beträgt 1 Unze (1.4 mil) für die innere und die äußere Schicht mit einer Durchschlagstärke von 20 μm. Die Oberfläche ist mit Eintauchenzinn, ohne Seidenmasken oder Lötmasken auf beiden Seiten.Jede Platte wird vor dem Versand zu 100% elektrisch getestet, um die Qualität zu gewährleisten.
Konformität und Verfügbarkeit
Die RT/Duroid 5880-PCB ist auf die strengen Industriestandards zugeschnitten und verfügt über Kunstwerke im Gerber RS-274-X-Format.Gewährleistung von Zuverlässigkeit und Leistung in verschiedenen AnwendungenDieses Produkt ist für den weltweiten Vertrieb erhältlich und damit für Kunden weltweit zugänglich.
Typische Anwendungen
- Breitbandantennen für kommerzielle Fluggesellschaften
- Mikrostrip- und Stripline-Schaltkreise
- Millimeterwellenanwendungen
- Radarsysteme
- Führungssysteme
- Digitale Funkantennen von Punkt zu Punkt
Nutzen Sie die außergewöhnlichen Eigenschaften des RT/Duroid 5880 PCB, um Leistung und Zuverlässigkeit in Ihren Hochfrequenzanwendungen zu verbessern und einen zuverlässigen Betrieb in herausfordernden Umgebungen zu gewährleisten.
