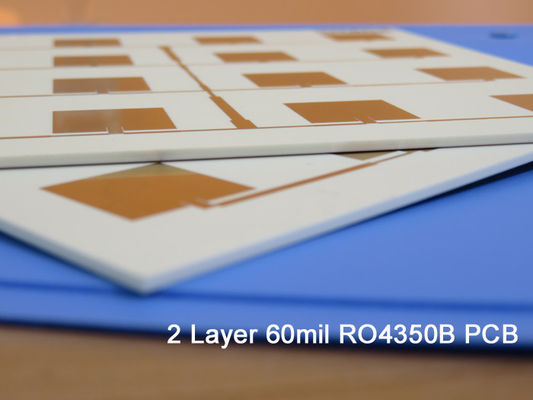

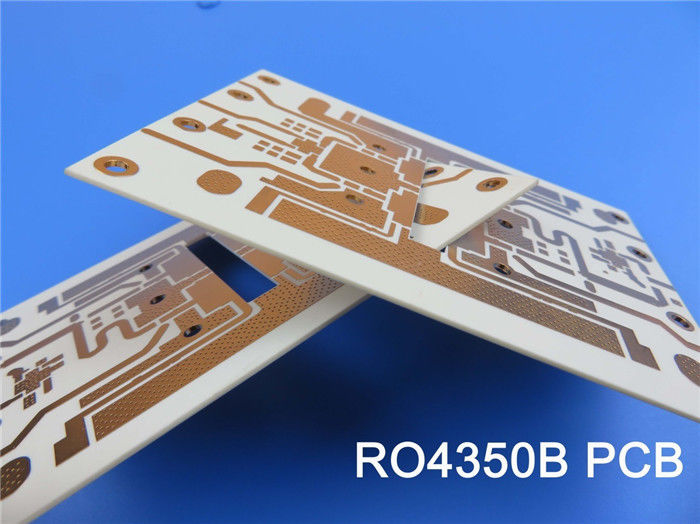

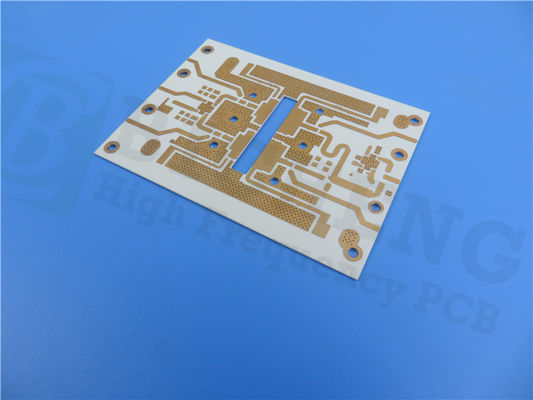

6.5mm RO4350B PCB-Doppelseitige Schaltungen ENIG

Wir stellen unsere neu versandte Leiterplatte vor, die Rogers RO4350B Material und RO4450F Bondply enthält. Diese fortschrittliche Lösung ist für Hochleistungs-HF-Anwendungen konzipiert und kombiniert die Stärken beider Materialien, um außergewöhnliche Zuverlässigkeit und Effizienz zu bieten. Das RO4350B-Laminat bietet elektrische Leistung, die der von PTFE/Glasgewebe ähnelt, während es die Herstellbarkeit von Epoxid/Glas nutzt, was es zu einer kostengünstigen Wahl für Mikrowellenanwendungen macht.

Hauptmerkmale von RO4350B
Das RO4350B-Material zeichnet sich durch eine Dielektrizitätskonstante von 3,48 ± 0,05 bei 10 GHz und einen niedrigen Verlustfaktor von 0,0037 aus, was einen minimalen Signalverlust gewährleistet. Mit einer Wärmeleitfähigkeit von 0,69 W/m·K und einer hohen Glasübergangstemperatur (Tg) von über 280 °C behält dieses Material seine Stabilität über einen weiten Betriebsbereich bei. Der Wärmeausdehnungskoeffizient (CTE) ist eng an Kupfer angepasst und bietet eine ausgezeichnete Dimensionsstabilität, die für mehrlagige Leiterplattenkonstruktionen entscheidend ist.

Hauptmerkmale von RO4450F
Das RO4450F Bondply verbessert die Leistung der Leiterplatte und bietet eine Dielektrizitätskonstante von 3,52 ± 0,05 bei 10 GHz und einen Verlustfaktor von 0,004. Mit einer Wärmeleitfähigkeit von 0,65 W/m·K und einer hohen Tg von über 280 °C ist es perfekt für die Handhabung mehrerer Laminierzyklen geeignet. Dieses Bondply ist auch für die Kompatibilität mit FR-4-Materialien ausgelegt, was vielseitige mehrlagige Konstruktionen ermöglicht.

Leiterplatten-Stackup
Die Leiterplatte verfügt über ein robustes 2-lagiges Starr-Stackup:


- Kupferschicht 1: 35 μm
- RO4350B Kern: 1,524 mm (60 mil)
- Prepreg Bond-ply (RO4450F): 0,101 mm (4 mil)
- RO4350B Kern: 1,524 mm (60 mil)
- Prepreg Bond-ply (RO4450F): 0,101 mm (4 mil)
- RO4350B Kern: 1,524 mm (60 mil)
- Prepreg Bond-ply (RO4450F): 0,101 mm (4 mil)
- RO4350B Kern: 1,524 mm (60 mil)
- Kupferschicht 2: 35 μm

Konstruktionsdetails
Diese Leiterplatte misst 65 mm x 65 mm (± 0,15 mm) mit einer Fertigdicke von 6,5 mm. Sie unterstützt eine minimale Leiterbahn/Abstand von 7/8 mils und eine minimale Lochgröße von 0,5 mm. Das fertige Kupfergewicht beträgt 1 oz (1,4 mils) auf den äußeren Lagen, mit einer Via-Plattierungsdicke von 20 μm. Die Oberflächenveredelung ist ENIG, während der obere Siebdruck gelb und die obere Lötmaske grün ist. Jede Platine wird vor dem Versand zu 100 % elektrisch getestet, um die Qualität zu gewährleisten.

Konformität und Verfügbarkeit
- Artwork-Format: Gerber RS-274-X
- Qualitätsstandard: IPC-Klasse-2
- Verfügbarkeit: Weltweit

Typische Anwendungen
Diese Leiterplatte ist ideal für:

- Mobilfunk-Basisstationsantennen und Leistungsverstärker
- RF-Identifikationsetiketten
- Automobilradar und Sensoren
- LNBs für Direktempfangssatelliten

Nutzen Sie die fortschrittlichen Eigenschaften von Rogers RO4350B und RO4450F in Ihrem nächsten Projekt, um hohe Zuverlässigkeit und Leistung in anspruchsvollen HF-Anwendungen zu gewährleisten.
