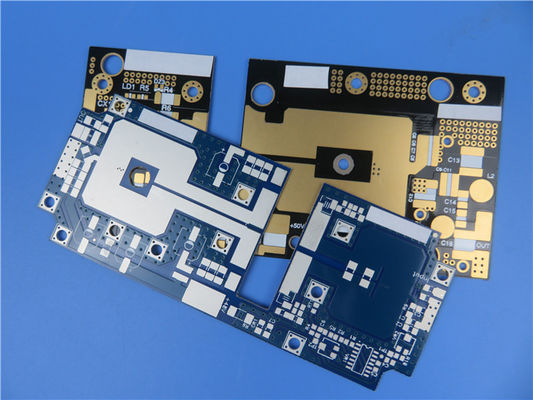

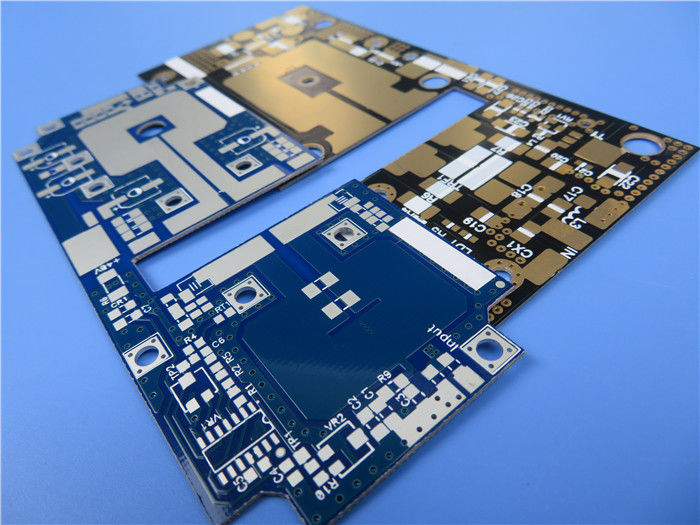

RF-60TC PCB 10mil 2 Schicht Immersion Zinnkreislaufplatte

MOQ:	1 PCS
Preis:	USD9.99-99.99/PCS
Standardverpackung:	Staubsack+Karton
Lieferfrist:	8-9 Arbeitstage
Zahlungsmethode:	T/T
Lieferkapazität:	5000 Stück pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Material:

RF-60TC

PCB-Dicke:

10mil

PCB-Größe:

490,44 mm x 36,88 mm ± 0,15 mm

Kupfergewicht:

1 Unze

Oberflächenbearbeitung:

Immersions-Zinn

Hervorheben:

RF-60TC PCB

Immersions-Zinn PWB

10 ml PCB

Produktbeschreibung

Wir freuen uns, unsere neu ausgelieferte 2-schichtige Leiterplatte (PCB) mit RF-60TC vorzustellen, einem Hochfrequenz-Laminat, das für Hochleistungs-RF- und Mikrowellenanwendungen entwickelt wurde.Dieses fortschrittliche Material kombiniert keramisch gefüllte, glasverstärktes PTFE mit außergewöhnlicher Wärmeleitfähigkeit, das es für miniaturisierte Antennenkonstruktionen und andere hocheffiziente Anwendungen ideal macht.

Wesentliche Merkmale

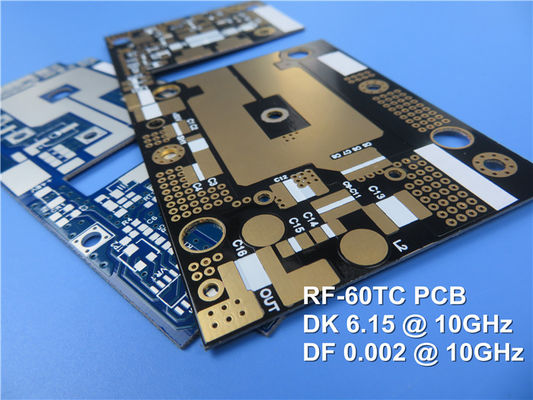

RF-60TC verfügt über eine dielektrische Konstante (Dk) von 6,15 bei 10 GHz und einen niedrigen Ablösungsfaktor von 0.002Die hohe Wärmeleitfähigkeit von 1,0 W/m*K für 0,5 oz Kupfer und 1,05 W/m*K für 1 oz sorgt für eine effektive Wärmeableitung.Verringerung der Betriebstemperaturen und Verbesserung der Zuverlässigkeit aktiver BauteileDarüber hinaus hat RF-60TC eine geringe Feuchtigkeitsabsorptionsrate von 0,03% und einen thermischen Koeffizienten von Dk von -3,58 ppm/°C, was eine stabile Leistung in einem breiten Temperaturbereich gewährleistet.

Eigentum	Prüfmethode	Einheit	Wert	Einheit	Wert
Dk @ 10 GHz	IPC-650 2.5.5.5.1(Änderung)		6.15 ± 0.15		6.15 ± 0.15
Df @ 10 GHz	IPC-650 2.5.5.5.1(Änderung)		0.002		0.002
TcK		ppm/°C	-Drei.581	ppm/°C	-Drei.581
Dielektrische Auflösung	IPC-650 2.5.6	KV	55	KV	55
Dielektrische Festigkeit	IPC-650 2.5.6.2	V/mil	550	V/mm	21,654
Bogenwiderstand	IPC-650 2.5.1	Sekunden	> 180	Sekunden	> 180
Feuchtigkeitsabsorption	IPC-650 2.6.2.1	%	0.03	%	0.03
Flexuralstärke(MD)	IPC-650 2.4.4	PSI	10,000	N/mm²	69
Flexuralstärke(CD)	IPC-650 2.4.4	PSI	9,000	N/mm²	62
Zugfestigkeit(MD)	IPC-650 2.4.19	PSI	9,000	N/mm²	62
Zugfestigkeit(CD)	IPC-650 2.4.19	PSI	7,000	N/mm²	48
Young's Modulus(MD)	ASTM D 3039/IPC-TM-650 2.4.19	KPSI	721	N/mm²	4971
Poisson's Verhältnis(MD)	ASTM D 3039/IPC-TM-650 2.4.19		0.155		0.155
Schälfestigkeit1 Unze	IPC-650 2.4.8	Gewicht in kg	8	N/mm	1.43
Wärmeleitfähigkeit(unbekleidet)	IPC-650 2.4.50	W/M*K	0.9	W/M*K	0.9
Wärmeleitfähigkeit(CH/CH)	IPC-650 2.4.50	W/M*K	1	W/M*K	1
Wärmeleitfähigkeit(C1/C1)	IPC-650 2.4.50	W/M*K	1.05	W/M*K	1.05
Dimensionelle Stabilität(MD)	IPC-650 2.4.39 Sek. 5.4(Nach dem Backen)	Mil/in	0.01	mm/M	0.01
Dimensionelle Stabilität(CD)	IPC-650 2.4.39 Sek. 5.4(Nach dem Backen)	Mil/in	0.69	mm/M	0.69
Dimensionelle Stabilität(MD)	IPC-650 2.4.39 Sek. 5.5(Wärmebelastung)	Mil/in	0.06	mm/M	0.06
Dimensionelle Stabilität(CD)	IPC-650 2.4.39 Sek. 5.5(Wärmebelastung)	Mil/in	0.8	mm/M	0.8
Oberflächenwiderstand	IPC-650 2.5.17.1(Nach Luftfeuchtigkeit)	- Was ist los?	1.0 x 10⁸	- Was ist los?	1.0 x 10⁸
Volumenwiderstand	IPC-650 2.5.17.1(Nach Luftfeuchtigkeit)	Mohm/cm	1.0 x 10⁸	Mohm/cm	1.0 x 10⁸
CTE(X- und Y-Achse)	IPC-650 2.4.41(RT- 150)- Nein.C)	ppm/- Nein.C	9.9	ppm/- Nein.C	9.9
CTE(Z-Achse)	IPC-650 2.4.41(RT- 150)- Nein.C)	ppm/- Nein.C	40	ppm/- Nein.C	40
Dichte(Spezifische Schwerkraft)	IPC-650 2.3.5	G/cm3	2.84	G/cm3	2.84
Spezifische Wärme	IPC-650 2.4.50	J/gK	0.94	J/gK	0.94
Td(2% Wt. Verlust)	IPC - 650 2.4.24.6 / TGA	- Nein.F	930	- Nein.C	500
Td(5% Wt. Verlust)	IPC - 650 2.4.24.6 / TGA	- Nein.F	960	- Nein.C	515
Flammbarkeit	UL 94		V-0		V-0

PCB-Spezifikationen

Dieses PCB verfügt über ein robustes Stapel, bestehend aus:

- Kupferschicht 1: 35 μm
- RF-60TC Kern: 0,254 mm (10 Mil)
- Kupferschicht 2: 35 μm

Die Gesamtmaße des PCB sind 49,44 mm x 36,88 mm ± 0,15 mm, mit einer Endstärke von 0,37 mm. Es unterstützt eine Mindestspur von 4/5 mils und eine Mindestlochgröße von 0,25 mm.Die PCB ist ohne Blindvias ausgelegt, mit einem fertigen Kupfergewicht von 1 Unze (1,4 Mil) auf beiden Außenschichten.

Für die Oberflächenveredelung verwendet die Leiterplatte Eintauchzinn und hat eine weiße Seidenfläche auf der Oberseite, während die Unterseite frei von Seidenfläche und Lötmaske bleibt.Jede Leiterplatte wird vor dem Versand zu 100% elektrisch getestet, um eine optimale Leistung zu gewährleisten.

PCB-Material:	Glasfaser aus Keramik auf PTFE-Basis
Bezeichnung:	RF-60TC
Dielektrische Konstante:	6.15
Anzahl der Schichten:	Doppelschicht, Mehrschicht, Hybrid-PCB
Kupfergewicht:	0.5 oz (17 μm), 1 oz (35 μm)
PCB-Dicke:	10mil (0,254mm); 20mil (0,508mm), 25mil ((0,635mm); 30mil (0,762mm), 60mil (1.524mm)
PCB-Dicke:
PCB-Größe:	≤ 400 mm x 500 mm
Lötmaske:	Grün, Schwarz, Blau, Gelb, Rot usw.
Oberflächenveredelung:	Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP usw.

Anwendungen

Dieses vielseitige PCB eignet sich für verschiedene Anwendungen, darunter:

- Hochleistungsverstärker
- Miniaturisierte Antennen
- GPS, Patch, RFID Lesegeräte.
- Filter, Kopplungen und Trennungen
- Satellitenkomponenten

Qualität und Verfügbarkeit

Dieses PCB wird in Übereinstimmung mit den IPC-Klasse-2-Standards hergestellt und ist für den weltweiten Versand erhältlich.Sicherstellung der Kompatibilität mit Standard-PCB-Entwurfs-Arbeitsabläufen.

Die Verwendung von RF-60TC-Material ermöglicht es Ihnen, in Hochfrequenzanwendungen eine überlegene Leistung und Zuverlässigkeit zu erzielen, was es zu einer idealen Option für anspruchsvolle RF-Schaltkreisentwürfe macht.
