MOQ: | 1 PCS |
Preis: | USD9.99-99.99/PCS |
Standardverpackung: | Staubsack+Karton |
Lieferfrist: | 8-9 Arbeitstage |
Zahlungsmethode: | T/T |
Lieferkapazität: | 5000 Stück pro Monat |

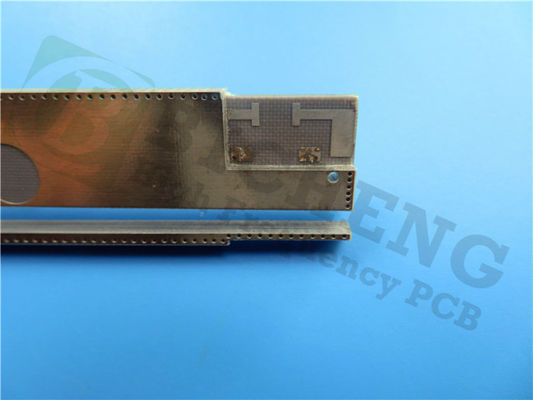

Wir freuen uns, Ihnen unsere neu ausgelieferte 2-Schicht-Leiterplatte (PCB) mit RF-10-Kupfer-Laminaten vorzustellen.RF-10 kombiniert keramisch gefülltes PTFE mit gewebter Glasfaser, um ein kostengünstiges Substrat mit außergewöhnlicher elektrischer und thermischer Leistung zu liefern.
Wesentliche Merkmale
Das RF-10-Material verfügt über eine Dielektrikkonstante von 10,2 ± 0,3 bei 10 GHz und einen niedrigen Ablösungsfaktor von 0.0025Die hohe Wärmeleitfähigkeit von 0,85 W/mK sorgt für ein wirksames Wärmemanagement.Während seine engen Dimensionstoleranzen die Stabilität in mehrschichtigen Schaltkreisen verbessernDas Material ist außerdem feuchtigkeitsbeständig (0,08% Absorption) und hat eine Entflammbarkeit von V-0, was Sicherheit und Zuverlässigkeit gewährleistet.
RF-10 Typische Werte | |||||
Eigentum | Prüfmethode | Einheit | Wert | Einheit | Wert |
Dk @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 10.2 ± 0.3 | 10.2 ± 0.3 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 0.0025 | 0.0025 | ||
TcK† (-55 bis 150 °C) | IPC-650 2.5.5.6 | ppm/°C | -370 | ppm/°C | -370 |
Feuchtigkeitsabsorption | IPC-650 2.6.2.1 | % | 0.08 | % | 0.08 |
Schälfestigkeit (1 Unze RT Kupfer) | IPC-650 2.4.8 (Lötmittel) | Gewicht in kg | 10 | N/mm | 1.7 |
Volumenwiderstand | IPC-650 2.5.17.1 | Mohm/cm | 6.0 x 107 | Mohm/cm | 6.0 x 107 |
Oberflächenwiderstand | IPC-650 2.5.17.1 | - Was ist los? | 1.0 x 108 | - Was ist los? | 1.0 x 108 |
Flexuralstärke (MD) | IPC - 650 - 2.4.4 | PSI | 14,000 | N/mm2 | 96.53 |
Flexuralstärke (CD) | IPC - 650 - 2.4.4 | PSI | 10,000 | N/mm2 | 68.95 |
Zugfestigkeit (MD) | IPC - 650 - 2.4.19 | PSI | 8,900 | N/mm2 | 62.57 |
Zugfestigkeit (CD) | IPC - 650 - 2.4.19 | PSI | 5,300 | N/mm2 | 37.26 |
Dimensionelle Stabilität | IPC-650 2.4.39 (Nach dem Ätzen) | % (25 Mil-MD) | - Oh, nein.0032 | % (25 Mil-CD) | - Oh, nein.0239 |
Dimensionelle Stabilität | IPC-650 2.4.39 (Nach dem Backen) | % (25 Mil-MD) | - Oh, nein.0215 | % (25 Mil-CD) | - Oh, nein.0529 |
Dimensionelle Stabilität | IPC-650 2.4.39 (nach Stress) | % (25 Mil-MD) | - Oh, nein.0301 | % (25 Mil-CD) | - Oh, nein.0653 |
Dimensionelle Stabilität | IPC-650 2.4.39 (Nach dem Ätzen) | % (60 Mil-MD) | - Oh, nein.0027 | % (60 Mil-CD) | - Oh, nein.0142 |
Dimensionelle Stabilität | IPC-650 2.4.39 (Nach dem Backen) | % (60 Mil-MD) | - Oh, nein.1500 | % (60 Mil-CD) | - Oh, nein.0326 |
Dimensionelle Stabilität | IPC-650 2.4.39 (nach Stress) | % (60 Mil-MD) | - Oh, nein.0167 | % (60 Mil-CD) | - Oh, nein.0377 |
Dichte (spezifische Schwerkraft) | IPC-650-2.3.5 | G/cm3 | 2.77 | G/cm3 | 2.77 |
Spezifische Wärme | IPC-650-2.4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
Wärmeleitfähigkeit (unbeschichtet) | IPC-650-2.4.50 | W/M*K | 0.85 | W/M*K | 0.85 |
CTE (X-Y-Achse) (50 bis 150 °C) | IPC-650 2.4.41 | ppm/°C | 16 bis 20 | ppm/°C | 16 bis 20 |
CTE (Z-Achse) (50 bis 150 °C) | IPC-650 2.4.41 | ppm/°C | 25 | ppm/°C | 25 |
Flammbarkeit | Inneres | V-0 | V-0 |

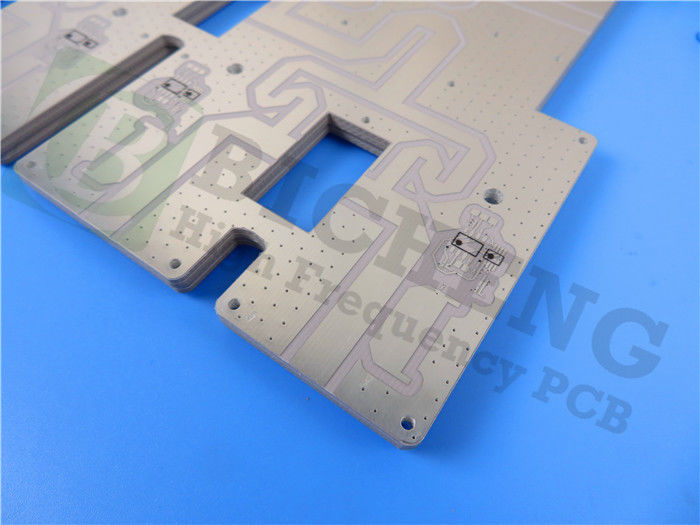

PCB-Spezifikationen
Dieses PCB verfügt über ein gut strukturiertes Stapel, bestehend aus:
- Kupferschicht 1: 35 μm (1 oz)
- RF-10 Kern: 60 mil (1.524 mm)
- Kupferschicht 2: 35 μm (1 oz)
Die Gesamtmaße dieser Leiterplatte sind 40 mm x 40 mm ± 0,15 mm, mit einer Endstärke von 1,6 mm. Die Leiterplatte unterstützt eine Mindestspur/Fläche von 7/8 mil und eine Mindestlochgröße von 0,4 mm.Es umfasst 1 Unze fertiges Kupfergewicht auf beiden Außenschichten und eine Via Plating Dicke von 20 μm.
Für die Oberflächenveredelung wird das Silber eingetaucht, ergänzt durch eine schwarze Lötmaske auf der Oberseite.während die untere Seite ohne Seidenmaske oder Lötmaske bleibtJede Leiterplatte wird vor dem Versand zu 100% elektrisch getestet, um eine hohe Qualität und Leistung zu gewährleisten.
PCB-Material: | Verbundwerkstoffe aus keramisch gefülltem PTFE und gewebter Glasfaser |
Bezeichnung: | RF-10 |
Dielektrische Konstante: | 10.2 |
Verlustfaktor | 0.0025 10 GHz |
Anzahl der Schichten: | Doppelseitige PCB, mehrschichtige PCB, hybride PCB |
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
PCB-Dicke: | 10mil (0,254mm), 20mil (0,508mm), 25mil (0,635mm), 60mil (1,524mm), 125mil (3,175mm) |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP usw. |
Anwendungen
Dieses vielseitige PCB eignet sich für verschiedene Anwendungen, darunter:
- Mikrostrip-Patch-Antennen
- GPS-Antennen
- Passive Komponenten (Filter, Kupplungen, Leistungsgliedern)
- Systeme zur Vermeidung von Kollisionen mit Flugzeugen
- Satellitenkomponenten
Qualität und Verfügbarkeit
Die Kunstwerke werden im Gerber RS-274-X-Format geliefert, um die Kompatibilität mit Standard-PCB-Design-Prozessen zu gewährleisten.
Mit RF-10 erhalten Sie eine zuverlässige und leistungsstarke PCB-Lösung, die auf Ihre fortschrittlichen RF-Anwendungen zugeschnitten ist.
