Einleitung

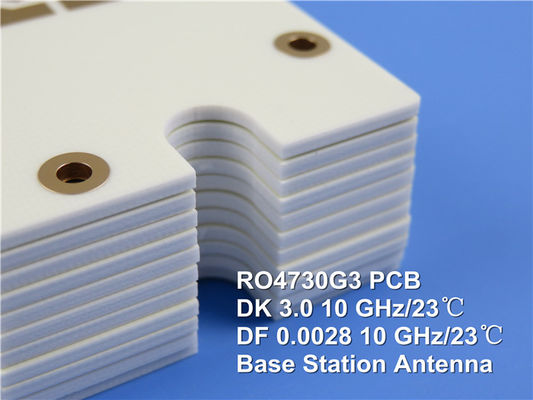

Das Rogers RO4730G3 PCB ist ein hochmodernes Kohlenwasserstoff/keramisches/gewebtes Glaslaminat, das speziell für Antennenanwendungen entwickelt wurde.kostengünstige Alternative zu herkömmlichen PTFE-LaminatenDie einzigartigen Harzsysteme in RO4730G3 bieten die kritischen Eigenschaften, die für eine optimale Antennenleistung erforderlich sind.RO4730G3 eliminiert die Notwendigkeit spezieller Behandlungen, die für die Vorbereitung von überzogenem Durchlöchern auf herkömmlichen PTFE-Laminaten erforderlich sindDiese Erschwinglichkeit ermöglicht es den Designern, Kosten und Leistung effektiv zu optimieren.
Eigenschaften
Der RO4730G3 verfügt über eine dielektrische Konstante (Dk) von 3,0 ± 0,05 bei 10 GHz sowie einen niedrigen Ablösungsfaktor von 0.0028Der thermische Koeffizient von Dk beträgt 34 ppm/°C, und das Material weist einen thermischen Ausdehnungskoeffizienten (CTE) auf, der dem Kupfer gut entspricht, mit Werten von 15,9 ppm/°C (X), 14,4 ppm/°C (Y),und 35.2 ppm/°C (Z). Die Glasübergangstemperatur (Tg) übersteigt 280 °C, während die Zersetzungstemperatur (Td) 411 °C pro TGA beträgt.Sicherstellung einer effizienten Wärmeableitung.
| Eigentum |
RO4730G3 |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.0±0.5 |
Z |
|
10 GHz 23°C |
IPC-TM-650 2.5.5.5 |
| Dielektrische Konstante |
2.98 |
Z |
|
1.7 GHz bis 5 GHz |
Differentielle Phasenlänge Methode |
| Verwüstungsfaktor,tanδ |
0.0028 |
Z |
|
10 GHz 23°C |
IPC-TM-650 2.5.5.5 |
| |
2.5 GHz |
| Thermischer Koeffizient ε |
+34 |
Z |
ppm/°C |
-50 °C bis 150 °C |
IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität |
< 04 |
X, Y |
mm/m |
nach etech +E2/150 °C |
IPC-TM-650 2.4.39A |
| Volumenwiderstand (0,030") |
9 x 107 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstand (0,030") |
7.2 x 105 |
|
MΩ |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| PIM |
-165 |
|
dBc |
50 Ohm 0,060" |
43 dBm 1900 MHz |
| Elektrische Festigkeit (0,030") |
730 |
Z |
V/mil |
|
IPC-TM-650 2.5.6.2 |
| Flexuralstärke MD |
181 (26.3) |
|
Mpa (kpsi) |
NT1 die |
ASTM D790 |
| CMD |
139 (20.2) |
|
| Moiseure Absorption |
0.093 |
- |
% |
48/50 |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Wärmeleitfähigkeit |
0.45 |
Z |
W/mK |
50°C |
ASTM D5470 |
| Koeffizient der thermischen Ausdehnung |
15.9
14.4
35.2 |
X
Y
Z |
ppm/°C |
-50 °C bis 288 °C |
IPC-TM-650 2.4.4.1 |
| Tg |
>280 |
|
°C |
|
IPC-TM-650 2.4.24 |
| Td |
411 |
|
°C |
|
ASTM D3850 |
| Dichte |
1.58 |
|
gm/cm3 |
|
ASTM D792 |
| Stärke der Kupferschalen |
4.1 |
|
Schneller |
1 Unze, LoPro EDC |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Vorteile
Dieses dielektrische Material mit geringen Verlusten ist mit einer niedrigen Profilfolie ausgelegt, was zu einer reduzierten passiven Intermodulation (PIM) und einem geringen Einsetzungsverlust führt.Der einzigartige geschlossene Mikrosphären-Füllstoff trägt zu einer leichten Konstruktion bei, wodurch das Material etwa 30% leichter ist als herkömmliche PTFE/Glaslaminate.RO4730G3 bietet erhebliche Designflexibilität und Kompatibilität mit automatisierten Montageprozessen.
Der niedrige thermische Koeffizient der dielektrischen Konstante (TCDk) von weniger als 40 ppm/°C gewährleistet eine gleichbleibende Leistung des Stromkreises über einen Temperaturbereich.Das speziell entwickelte Thermoset-Harzsystem ermöglicht eine einfache Herstellung und eine zuverlässige Plattierung durch Loch (PTH)Darüber hinaus ist RO4730G3 umweltfreundlich, kompatibel mit bleifreien Verfahren und RoHS-konform.
Technische Spezifikation

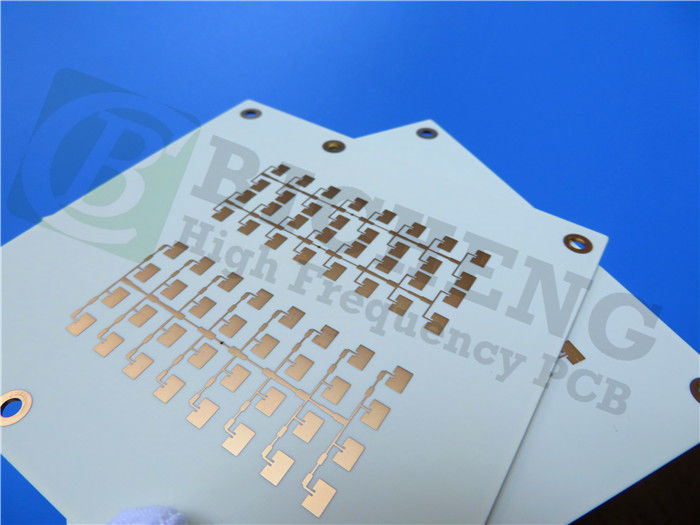

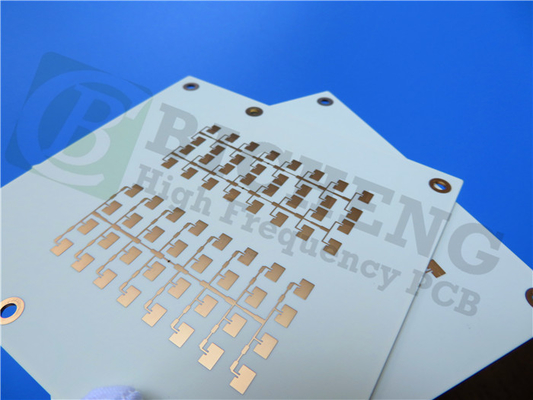

Die PCB besteht aus einem 2-schichtigen starren Stapel, bestehend aus:
Kupferschicht 1: 35 μm
Rogers RO4730G3 Kern: 0,762 mm
Kupferschicht 2: 35 μm
Die Abmessungen der Platte sind 88,2 mm x 66,47 mm (± 0,15 mm) mit einer Endplattenstärke von 0,8 mm. Sie unterstützt eine Mindestspur/Fläche von 4/4 mil und eine Mindestlochgröße von 0,4 mm.Das fertige Kupfergewicht beträgt 1 Unze (1Die Oberflächenbeschichtung ist Elektroless Nickel Immersion Gold (ENIG), mit einem weißen Seidenschirm und einer grünen Lötmaske.
Anwendungen
Das Rogers RO4730G3 PCB ist besonders für Anwendungen wie z.B. Mobilfunk-Basisstation-Antennen geeignet.und die einfache Verarbeitung machen es zu einer idealen Wahl für Ingenieure und Designer in der Telekommunikationsindustrie.
Verfügbarkeit
Das Rogers RO4730G3 PCB ist weltweit erhältlich und erfüllt mit seinen fortschrittlichen Eigenschaften und benutzerfreundlichen Verarbeitungsmethoden die Anforderungen moderner Antennenanwendungen.
| PCB-Material: |
Glas aus Gewebe aus Kohlenwasserstoffkeramik |
| Bezeichner: |
RO4730G3 |
| Dielektrische Konstante: |
3.0 ± 0,05 (Verfahren) |
| 2.98 (Konstruktion) |
| Anzahl der Schichten: |
1 Schicht, 2 Schichten, mehrere Schichten |
| Kupfergewicht: |
0.5 oz (17 μm), 1 oz (35 μm) |
| Laminatdicke ((Kupfer mit niedrigem Profil): |
5.7mil ((0.145mm), 10.7mil ((0.272mm), 20.7mil ((0.526mm, 30.7mil ((0.780mm), 60.7mil ((1.542mm) |
| Laminatdicke (ED Kupfer) |
20mm (0,508mm), 30mm (0,762mm), 60mm (1,524) |
| PCB-Größe: |
≤ 400 mm x 500 mm |
| Lötmaske: |
Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: |
Bares Kupfer, HASL, ENIG, Eintauchzinn, Eintauchsilber, OSP usw. |
