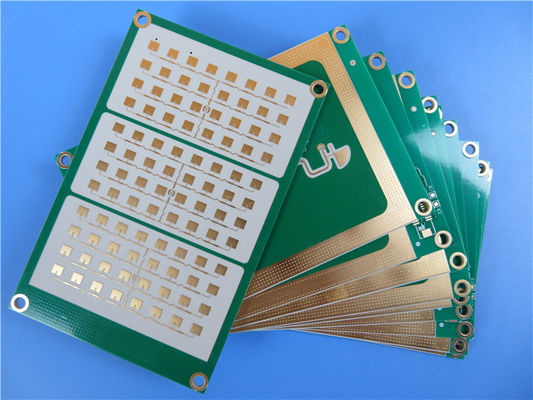

Rogers RO4350B RF-PCB-Boards 3 Schicht 1,7 mm ENIG

Einleitung
Die Rogers RO4350B High Frequency PCB ist für Anwendungen konzipiert, die eine außergewöhnliche elektrische Leistung und Fertigbarkeit erfordern.Die RO4350B-Materialien verfügen über eine spezielle gewebte Glasverstärkte Kohlenwasserstoff/Keramik, die eine elektrische Leistung bietet, die mit PTFE/gewebtem Glas vergleichbar ist.Diese Laminate halten die dielektrische Konstante (Dk) streng unter Kontrolle und sorgen gleichzeitig für geringe Verluste.Das alles zu einem Bruchteil der Kosten herkömmlicher MikrowellenmaterialienIm Gegensatz zu PTFE-basierten Optionen erfordert RO4350B keine speziellen Durchlöcherbehandlungen oder Handhabungsverfahren, was es benutzerfreundlich macht.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.

Die RO4450F-Bindung ergänzt den RO4350B-Kern, der aus mehreren mit RO4000-Laminaten für mehrschichtige Konstruktionen kompatiblen Sorten besteht.Seine hohe Nachbehandlung Tg ermöglicht es, mehrere Laminationszyklen zu bewältigen, so dass es für Anwendungen, die sequentielle Laminationen erfordern, ideal ist.mit einer Breite von mehr als 20 mm,.

Eigenschaften
RO4350B:
Dielektrische Konstante (Dk): 3,48 ± 0,05 bei 10 GHz/23°C
Dissipationsfaktor: 0,0037 bei 10 GHz/23°C
Wärmeleitfähigkeit: 0,69 W/m/°K
CTE: X: 10 ppm/°C, Y: 12 ppm/°C, Z: 32 ppm/°C
Glasübergangstemperatur (Tg): > 280 °C
Wasserabsorption: 0,06%

RO4450F:
Dielektrische Konstante (Dk): 3,52 ± 0,05 bei 10 GHz/23°C
Dissipationsfaktor: 0,004 bei 10 GHz/23°C
Wärmeleitfähigkeit: 0,65 W/m/°K
CTE: X: 19 ppm/°C, Y: 17 ppm/°C, Z: 50 ppm/°C
Glasübergangstemperatur (Tg): > 280 °C
Wasserabsorption: 0,04%

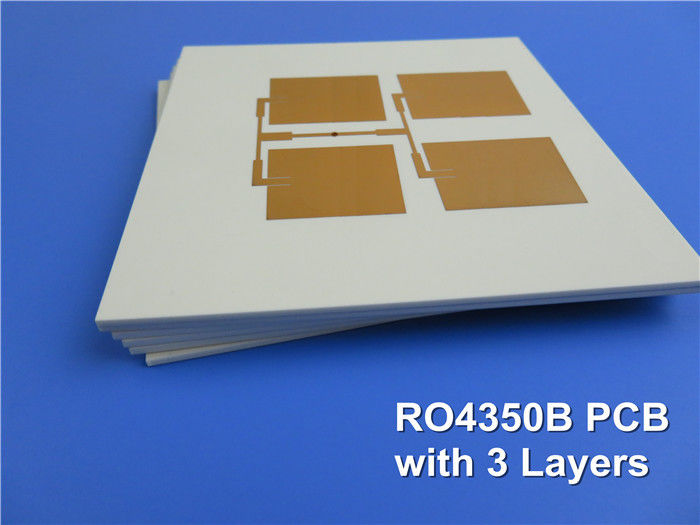

Technische Spezifikation
PCB Stackup: 2-schichtiges starres PCB


Kupferschicht 1: 35 μm
Rogers RO4350B Kern: 0,762 mm
Kupferschicht 2: 18 μm
Prepreg-Bond-Schicht (RO4450F): 0,101 mm (4 mil)
Rogers RO4350B Kern: 0,762 mm
Kupferschicht 3: 35 μm

Die Abmessungen der Platte sind 42,35 mm x 42,35 mm (± 0,15 mm), mit einer Endplattenstärke von 1,7 mm. Sie unterstützt eine Mindestspur/Fläche von 5/5 mil und eine Mindestlochgröße von 0,3 mm.Das fertige Kupfergewicht beträgt 1 Unze (1.4 mil) für die äußeren Schichten und 0,5 oz (0,7 mil) für die innere Schicht, mit einer Durchplattierungstärke von 20 μm. Die Oberflächenbeschichtung ist ENIG, mit einem gelben Seidenschirm oben und einer grünen Lötmaske.

Anwendungen
Die Rogers RO4350B PCB ist für verschiedene Anwendungen geeignet, darunter:

Antennen und Leistungsverstärker für zelluläre Basisstationen
HF-Kennzeichen
Radar und Sensoren für Fahrzeuge
LNB für Satelliten mit direkter Sendefunktion

Verfügbarkeit
Die Rogers RO4350B-PCB ist weltweit erhältlich und wurde entwickelt, um den Anforderungen moderner Hochfrequenzanwendungen gerecht zu werden.Durch die fortschrittlichen Materialeigenschaften und die benutzerfreundlichen Verarbeitungsmethoden ist es für Ingenieure und Designer eine wichtige Wahl.
