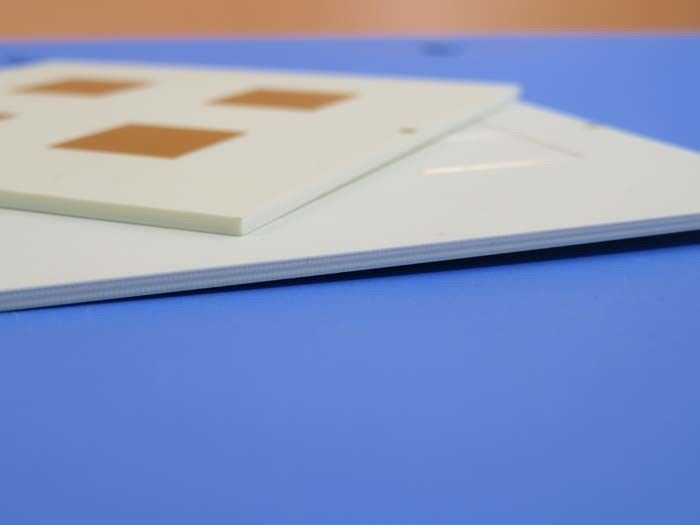

Die Rogers RO4003C Hochfrequenz-PCB ist für Anwendungen entwickelt, die eine außergewöhnliche elektrische Leistung und eine einfache Herstellung erfordern.Dieses fortschrittliche Material besteht aus gewebtem Glas, verstärkt mit Kohlenwasserstoffen/Keramik, die die elektrischen Eigenschaften von PTFE/gewebtem Glas mit den Verarbeitungsvorteilen von Epoxy-/Glasverbundwerkstoffen verbinden.einschließlich Glasgewebe der Typen 1080 und 1674, alle Varianten halten strenge Laminat-elektrische Leistungsspezifikationen ein.
RO4450F Anleihe
Die RO4450F-Bindung besteht aus mehreren Sorten, die auf den Kernmaterialien der RO4000-Serie basieren, und ist in mehrschichtigen Konstruktionen mit RO4000-Laminaten kompatibel.Eine hohe Nachbehandlung Tg macht RO4450F Bondply eine ausgezeichnete Wahl für mehrschichtige Schichten, die sequentielle Laminationen erfordern, da vollständig gehärtet RO4450F Bondply mehrere Laminationszyklen verarbeiten könnenDarüber hinaus ermöglichen die Anforderungen an FR-4-kompatible Bindungen, dass RO4450F-Bindungen und niedrigflüssige FR-4-Bindungen mit einem einzigen Bindungszyklus in nicht homogene mehrschichtige Konstruktionen kombiniert werden können.
Wesentliche Merkmale
Dielektrische Konstante (Dk): 3,38 ± 0,05 bei 10 GHz
Dissipationsfaktor: 0,0027 bei 10 GHz
Wärmeleitfähigkeit: 0,71 W/m/°K
Wärmefaktor der dielektrischen Konstante: +40 ppm/°C (Betriebsbereich: -50°C bis 150°C)
CTE mit Kupfer abgestimmt: Achse X: 11 ppm/°C, Achse Y: 14 ppm/°C
Niedriges Z-Achsen-CTE: 46 ppm/°C
Glasübergangstemperatur (Tg): > 280 °C
Feuchtigkeitsabsorption: 0,06%
Eigentum | RO4003C | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
Dielektrische Konstante,ε Prozess | 3.38 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
Dielektrische Konstante | 3.55 | Z | 8 bis 40 GHz | Differentielle Phasenlänge Methode | |
Verlustfaktor | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Thermischer Koeffizient ε | +40 | Z | ppm/°C | -50°C bis 150°C | IPC-TM-650 2.5.5.5 |
Volumenwiderstand | 1.7 x 1010 | MΩ.cm | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
Oberflächenwiderstand | 4.2 x 109 | MΩ | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
Elektrische Stärke | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Zugmodul | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
Zugfestigkeit | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
Flexuralstärke | 276 (40) |
MPa (KPSI) |
IPC-TM-650 2.4.4 | ||
Dimensionelle Stabilität | < 03 | X, Y | mm/m (mil/Zoll) |
nach Ätzen+E2/150°C | IPC-TM-650 2.4.39A |
Koeffizient der thermischen Ausdehnung | 11 14 46 |
X Y Z |
ppm/°C | -55°C bis 288°C | IPC-TM-650 2.4.41 |
Tg | >280 | °C TMA | Eine | IPC-TM-650 2.4.24.3 | |
Td | 425 | °C TGA | ASTM D 3850 | ||
Wärmeleitfähigkeit | 0.71 | W/M/oK | 80°C | ASTM C518 | |
Feuchtigkeitsabsorption | 0.06 | % | 48 Stunden Eintauchen 0,060" Probe Temperatur 50°C |
ASTM D 570 | |
Dichte | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
Stärke der Kupferschalen | 1.05 (6.0) |
N/mm (PL) |
Nach dem Löten schwimmen 1 oz. EDC-Folien |
IPC-TM-650 2.4.8 | |
Entflammbarkeit | N/A | UL 94 | |||
Bleifreies Verfahren kompatibel | - Ja, das ist es. |
Vorteile
Der RO4003C ist ideal für Multi-Layer Board (MLB) Konstruktionen geeignet und bietet eine hervorragende Leistung bei komplexen PCB-Designs.so dass im Vergleich zu herkömmlichen Mikrowellenlaminaten geringere Herstellungskosten entstehenDiese Kombination von Eigenschaften macht es besonders geeignet für Anwendungen mit hohem Volumen, die zuverlässigkeit und Effizienz zu einem wettbewerbsfähigen Preis verlangen.
Technische Spezifikation

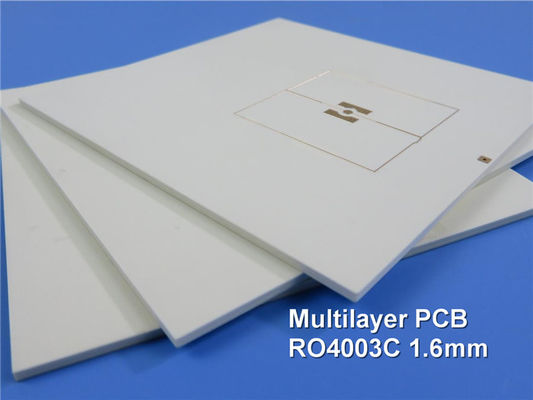

PCB-Stapel: 4-schichtiges starres PCB
Kupfer_Schicht_1 - 35 μm
Rogers 4003C Kern - 0,203 mm (8 Mil)
Kupfer_Schicht_2 - 35 μm
RO4450F Bondply - 0,101 mm (4mil) *
Kupfer_Schicht_3 - 35 μm
Rogers 4003C Kern - 0,203 mm (8 Mil)
Kupfer_Schicht_4 - 35 μm
Die Abmessungen der Platte sind 112 mm x 121 mm (± 0,15 mm) mit einer Endplattenstärke von 0,7 mm. Sie unterstützt eine Mindestspur/Fläche von 5/6 mil und eine Mindestlochgröße von 0,3 mm.Das fertige Kupfergewicht beträgt 1 Unze (1.4 mil) für die Außen- und Innenschichten mit einer Durchplattierungstärke von 20 μm. Die Oberfläche ist ENIG, mit weißer Seidenmaske und einer grünen Lötmaske.
Diese Leiterplatte unterstützt eine Vielzahl von Anwendungen, darunter zelluläre Basisstationsantennen und Leistungsverstärker, HF-Identifikationstags, Automobilradar und Sensoren,und LNB für DirektübertragungssatellitenDie Rogers RO4003C-PCB ist weltweit erhältlich und erfüllt die Anforderungen moderner Hochfrequenzanwendungen mit ihren fortschrittlichen Materialeigenschaften und kostengünstigen Produktionsmethoden.
