MOQ: | 1 Stück |
Preis: | USD9.99-99.99/PCS |
Standardverpackung: | Staubsack+Karton |
Lieferfrist: | 8-9 Arbeitstage |
Zahlungsmethode: | T/T |
Lieferkapazität: | 5000 Stück pro Monat |
Die Rogers RO3210 High Frequency PCB ist für eine überlegene elektrische Leistung und mechanische Stabilität konzipiert, was sie zur Lösung für komplexe, hochdruckspezifische Anwendungen macht.Verwendung von keramisch gefüllten Laminaten, verstärkt mit Gewebe aus Glasfaser, kombiniert dieses PCB die Vorteile von Steifheit und Oberflächenglatheit und gewährleistet damit eine hohe Zuverlässigkeit in anspruchsvollen Bedingungen.
Wesentliche Merkmale
Dielektrische Konstante (Dk): 10,2 ± 0.5
Dissipationsfaktor: 0,0027 bei 10 GHz
Koeffizient der thermischen Ausdehnung: Abgeglichen mit Kupfer (x: 13 ppm/°C, y: 13 ppm/°C, z: 34 ppm/°C)
Zersetzungstemperatur (Td): 500 °C (TGA)
Wärmeleitfähigkeit: 0,81 W/mk
Flammbarkeit: V0 nach UL 94
Vorteile
Verbesserte Steifigkeit: Die Verstärkung durch Gewebeglas erleichtert die Handhabung und Montage.
Einheitliche Leistung: Bietet gleichbleibende elektrische und mechanische Eigenschaften in komplexen Konstruktionen.
Niedrige Ausdehnung in der Ebene: Der entsprechende Ausdehnungskoeffizient gewährleistet die Kompatibilität mit Epoxidhalterplatten und zuverlässigen Oberflächenbaugruppen.
Ausgezeichnete Stabilität der Abmessungen: Garantiert hohe Produktionserträge und minimiert Mängel.
Oberflächengleitigkeit: Ermöglicht feine Toleranzen für die Radierung von Linien für komplizierte Designs.
Eigentum | RO3210 | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
Dielektrische Konstante,ε Prozess | 10.2 ± 0.5 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
Dielektrische Konstante | 10.8 | Z | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | |
Verwüstungsfaktor,tanδ | 0.0027 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
Thermischer Koeffizient ε | - 459 | Z | ppm/°C | 10 GHz 0°Cbis 100°C | IPC-TM-650 2.5.5.5 |
Dimensionelle Stabilität | 0.8 | X, Y | mm/m | - Das ist nicht wahr. | ASTM D257 |
Volumenwiderstand | 103 | MΩ.cm | - Das ist nicht wahr. | IPC 2.5.17.1 | |
Oberflächenwiderstand | 103 | MΩ | - Das ist nicht wahr. | IPC 2.5.17.1 | |
Zugmodul | 579 517 |
M.D. CMD |
KPSI | 23°C | ASTM D 638 |
Absorption von Wasser | <0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
Spezifische Wärme | 0.79 | j/g/k | Berechnet | ||
Wärmeleitfähigkeit | 0.81 | W/M/K | 80°C | ASTM C518 | |
Koeffizient der thermischen Ausdehnung (-55 bis 288°C) |
13 34 |
X, Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C | TGA | ASTM D3850 | |
Dichte | 3 | gm/cm3 | |||
Stärke der Kupferschalen | 11 | Schneller | 1 Unze, EDC nach dem Schwimmen | IPC-TM 2.4.8 | |
Entflammbarkeit | V-0 | UL 94 | |||
Bleifreies Verfahren kompatibel | - Ja, das ist es. |

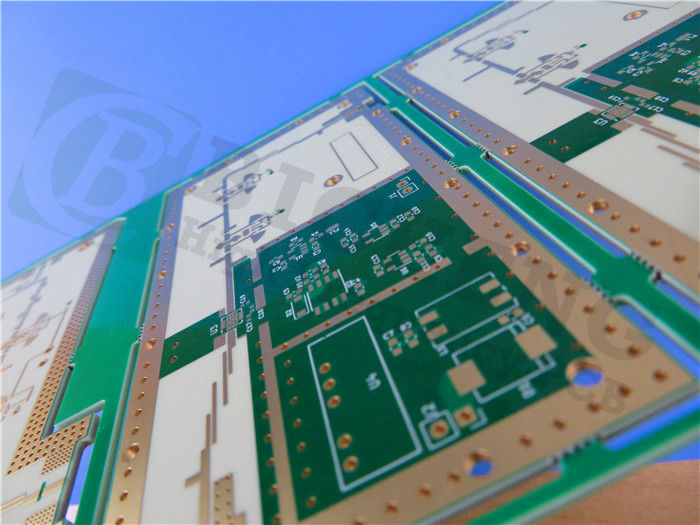

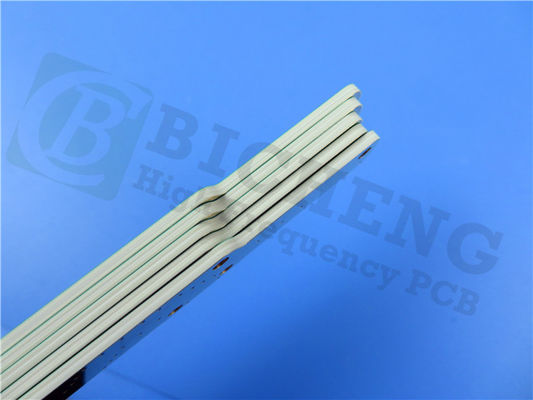

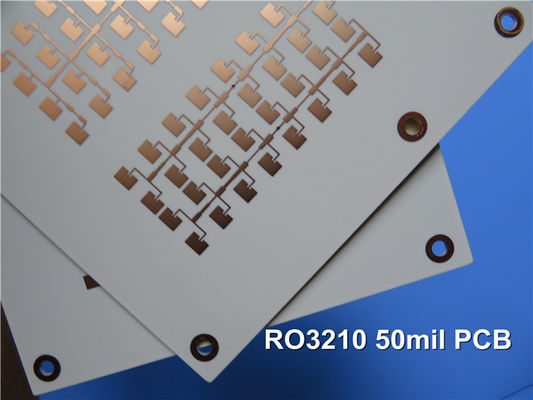

Diese Leiterplatte verfügt über ein 2-schichtiges starres Stackup, mit einer Kupferschicht von 35 μm Dicke auf beiden Seiten und einem 0.762 mm (30 mil) Rogers RO3210 Kern. Die Plattenmaße messen 120 mm x 80 mm (± 0.15 mm),mit einer Dicke von 0,01 mm oder mehr.8 mm. Die Mindestspuren- und Abstandsgrenze beträgt 5/5 mil, wobei die Mindestöffengröße 0,3 mm beträgt. Das fertige Kupfergewicht beträgt 1 oz (1,4 mil) auf den äußeren Schichten und die Via-Beschichtungsdicke 20 μm.Diese Leiterplatte ist mit Eintaußsilber veredelt., die eine ausgezeichnete Schweißfähigkeit bietet.
Die Grafiken für diese Leiterplatte sind im Gerber RS-274-X-Format bereitgestellt, um die Kompatibilität mit den Industriestandards zu gewährleisten.Jede PCB entspricht den IPC-Klasse-2-Qualitätsstandards und wird vor dem Versand zu 100% elektrisch getestet, die Zuverlässigkeit und Leistung garantieren.
Anwendungen
Die Rogers RO3210 PCB ist vielseitig und für eine Vielzahl von Anwendungen geeignet, darunter:
Kollisionsvermeidungssysteme für Fahrzeuge
Satellitenantennen zur globalen Positionierung
Drahtlose Telekommunikationssysteme
Antennen mit Mikrostrip-Patch
Satelliten für die direkte Übertragung
Datenverbindung auf Kabelsystemen
Fernzählerleser
Kraft-Backplaner
LMDS und drahtloses Breitband
Infrastruktur der Basisstation
