MOQ: | 1 Stück |
Preis: | USD9.99-99.99/PCS |
Standardverpackung: | Staubsack+Karton |
Lieferfrist: | 8-9 Arbeitstage |
Zahlungsmethode: | T/T |
Lieferkapazität: | 5000 Stück pro Monat |

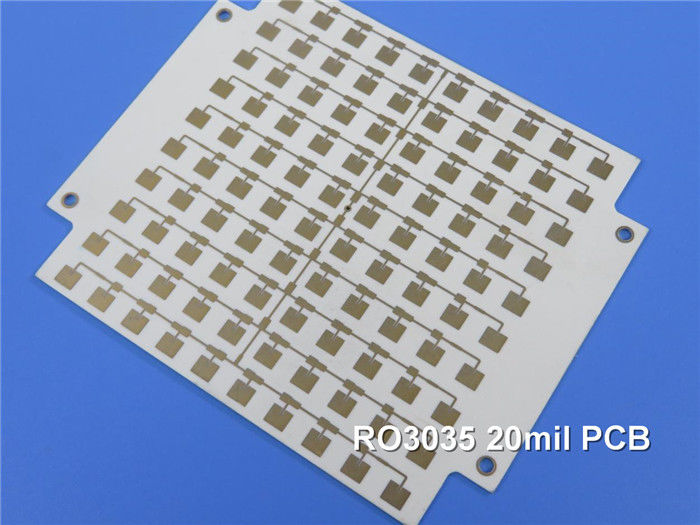

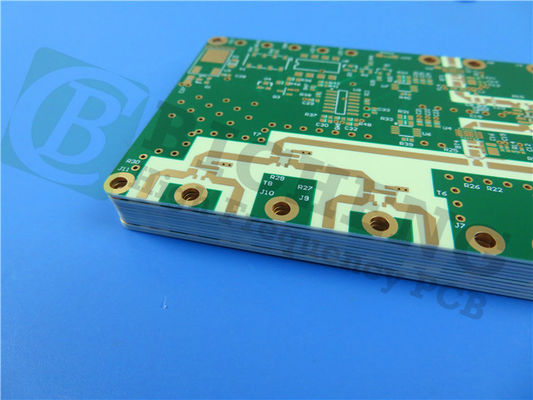

Die RO3035-PCB verfügt über hochfrequente keramisch gefüllte PTFE-Laminate, Teil der RO3000-Serie von Rogers.RO3035-Laminate bieten eine stabile Dielektrikkonstante bei unterschiedlichen Temperaturen, so dass sie ideal für 5G, Millimeterwellen unter-6GHz und massive MIMO-Anwendungen geeignet sind.Einführung von innovativen Entwürfen ohne Kompromisse.
Wesentliche Merkmale
Materialzusammensetzung: mit Keramik gefüllte PTFE-Verbundwerkstoffe für eine höhere Leistung.
Dielektrische Konstante: 3,5 ± 0,05 bei 10 GHz/23°C, die eine ausgezeichnete Signalintegrität gewährleistet.
Dissipationsfaktor: niedrig bei 0,0015 bei 10 GHz/23°C, was den Energieverlust verringert.
Temperatur des thermischen Abbaues (Td): > 500°C für eine verbesserte thermische Stabilität.
Wärmeleitfähigkeit: 0,5 W/mK, wirksam bei der Wärmeableitung.
Feuchtigkeitsabsorption: Nur 0,04%, was die Zuverlässigkeit in unterschiedlichen Umgebungen gewährleistet.
Koeffizient der thermischen Ausdehnung (CTE):
X-Achse: 17 ppm/°C
Y-Achse: 17 ppm/°C
Z-Achse: 24 ppm/°C
Vorteile
Das RO3035 PCB bietet mehrere Vorteile:
Hochfrequenzfähigkeit: Kann in Anwendungen bis 30-40 GHz verwendet werden.
Erhöhte Zuverlässigkeit: Niedrigere Betriebstemperaturen verbessern die Leistung von Leistungsverstärkern.
Einheitliche mechanische Eigenschaften: Geeignet für mehrschichtige Plattenkonstruktionen mit unterschiedlichen dielektrischen Konstanten, einschließlich Epoxiglashybridkonstruktionen.
Niedriger Ausdehnungskoeffizient in der Ebene: Genau mit Kupfer übereinstimmt, was zuverlässige Oberflächenbaugruppen und eine ausgezeichnete Dimensionsstabilität gewährleistet.
Kosteneffizient: Die wirtschaftliche Preisgestaltung des Laminats macht es ideal für die Massenproduktion.
Eigentum | RO3035 | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
Dielektrische Konstante,ε Prozess | 3.50 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
Dielektrische Konstante | 3.6 | Z | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | |
Verwüstungsfaktor,tanδ | 0.0015 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Thermischer Koeffizient ε | -45 Jahre. | Z | ppm/°C | 10 GHz bis 150°C | IPC-TM-650 2.5.5.5 |
Dimensionelle Stabilität | 0.11 0.11 |
X Y |
mm/m | - Das ist nicht wahr. | IPC-TM-650 2.2.4 |
Volumenwiderstand | 107 | MΩ.cm | - Das ist nicht wahr. | IPC 2.5.17.1 | |
Oberflächenwiderstand | 107 | MΩ | - Das ist nicht wahr. | IPC 2.5.17.1 | |
Zugmodul | 1025 1006 |
X Y |
MPa | 23°C | ASTM D 638 |
Feuchtigkeitsabsorption | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Spezifische Wärme | j/g/k | Berechnet | |||
Wärmeleitfähigkeit | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
Koeffizient der thermischen Ausdehnung (-55 bis 288°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% Höchstemperatur | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Dichte | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
Stärke der Kupferschalen | 10.2 | Ich bin hier. | 1 Unze, EDC nach dem Schwimmen | IPC-TM 2.4.8 | |
Entflammbarkeit | V-0 | UL 94 | |||
Bleifreies Verfahren kompatibel | - Ja, das ist es. |
PCB-Stackup-Konfiguration
Die RO3035-PCB verfügt über einen 2-schichtigen starren Stapel:
Kupferschicht 1: 35 μm
RO3035 Substrat: 20 mil (0,508 mm)
Kupferschicht 2: 35 μm
Diese Konfiguration erzeugt eine fertige Plattendicke von 0,6 mm, wobei die äußeren Schichten ein Gesamtkupfergewicht von 1 Unze (1,4 Mil) aufweisen.
Details zum Bau
Abmessungen der Platte: 548 mm x 238 mm (1 Stück)
Mindestspuren/Räume: 4/4 mil
Mindestlochgröße: 0,35 mm
Keine Blind-Via eingeschlossen.
Durch Plattierungstärke: 20 μm
Oberflächenveredelung: Immersion Silber für eine hervorragende Schweißfähigkeit.
Seidenschirm und Lötmaske: Weißes Oberseidenschirm; blaue Oberseidenschirm; kein Unterseidenschirm oder Lötmaske.
Qualitätssicherung: Jede Leiterplatte wird vor dem Versand einer elektrischen Prüfung zu 100% unterzogen, um die Zuverlässigkeit zu gewährleisten.
Qualitätsstandards
Dieses PCB entspricht dem IPC-Klasse-2-Qualitätsstandard und gewährleistet eine hohe Zuverlässigkeit für eine Vielzahl von Anwendungen.
Typische Anwendungen
Das RO3035 PCB eignet sich für eine Reihe von Anwendungen, darunter:
Anwendungen für Radar für die Automobilindustrie
Antennen zur globalen Positionierung durch Satelliten
Telekommunikationssysteme: Einschließlich Leistungsverstärker und Antennen.
Patch-Antennen für drahtlose Kommunikation
Satelliten für die direkte Übertragung
Datalink auf Kabelsystemen
Fernzählerleser
Hintergrundflugzeuge
Verfügbarkeit
Die RO3035-PCB ist weltweit für Kunden erhältlich und ist somit eine ausgezeichnete Wahl für Ingenieure und Designer, die nach leistungsstarken Lösungen für fortschrittliche HF-Anwendungen suchen.
