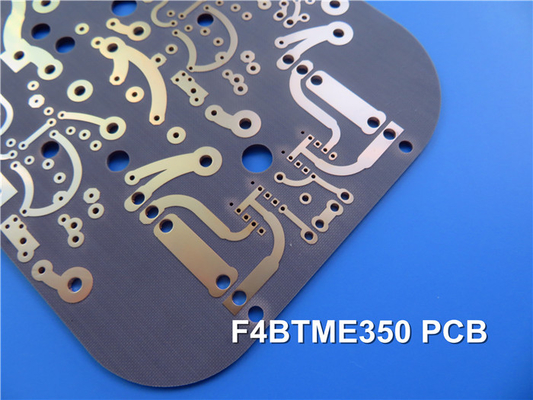

Einführung der F4BTME298 PCB, einer leistungsstarken Leiterplatte für anspruchsvolle Anwendungen.die sorgfältig durch einen spezialisierten Prozess hergestellt werden, der Glasfaserstoff verbindetDas Ergebnis ist ein Substrat, das sich durch hohe Frequenzleistung, thermische Stabilität und Isolierung auszeichnet.
Wesentliche Merkmale
Dielektrische Konstante (Dk): 2,98 ± 0,06 bei 10 GHz, was eine überlegene Signalintegrität gewährleistet.
Dissipationsfaktor: außergewöhnlich niedrig bei 0,0018 bei 10 GHz und 0,0023 bei 20 GHz, wodurch Energieverluste minimiert werden.
Wärmeeffizienz: Werte des Wärmeausdehnungskoeffizienten (CTE) von 15 ppm/°C (X-Achse), 16 ppm/°C (Y-Achse) und 78 ppm/°C (Z-Achse) bei Betriebstemperaturen von -55°C bis 288°C.
Niedrige Feuchtigkeitsabsorption: Nur 0,05%, beibehalten Leistung unter feuchten Bedingungen.
Passive Intermodulation (PIM): hervorragende Leistung bei einem PIM-Wert von <-160 dBc.
Produktmerkmale | Prüfbedingungen | Einheit | F4BTME298 | F4BTME300 | F4BTME320 | F4BTME350 | |
Dielektrische Konstante (typisch) | 10 GHz | / | 2.98 | 3.0 | 3.2 | 3.5 | |
Dielektrische Konstante Toleranz | / | / | ±0.06 | ±0.06 | ±0.06 | ±0.07 | |
Verlusttangent (typisch) | 10 GHz | / | 0.0018 | 0.0018 | 0.0020 | 0.0025 | |
20 GHz | / | 0.0023 | 0.0023 | 0.0026 | 0.0035 | ||
Dielektrische konstante Temperaturkoeffizient | -55 °C bis 150 °C | PPM/°C | - 78 Jahre. | - 75 | - 75 | - 60 | |
Schälfestigkeit | 1 OZ F4BTM | N/mm | > 16 | > 16 | > 16 | > 16 | |
1 OZ F4BTME | N/mm | > 14 | > 14 | > 14 | > 14 | ||
Volumenwiderstand | Standardzustand | MΩ.cm | ≥ 1 × 10 ^ 7 | ≥ 1 × 10 ^ 7 | ≥ 1 × 10 ^ 7 | ≥ 1 × 10 ^ 7 | |
Oberflächenwiderstand | Standardzustand | MΩ | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | |
Elektrische Festigkeit (Z-Richtung) | 5KW,500V/s | KV/mm | > 26 | > 30 | > 32 | > 32 | |
Ausfallspannung (XY-Richtung) | 5KW,500V/s | KV | > 34 | > 35 | > 40 | > 40 | |
Koeffizient der thermischen Ausdehnung | XY-Richtung | -55 °C bis 288 °C | ppm/oC | 15,16 | 15,16 | 13,15 | 10,12 |
Z-Richtung | -55 °C bis 288 °C | ppm/oC | 78 | 72 | 58 | 51 | |
Wärmebelastung | 260°C, 10 Sekunden, 3 Mal | Keine Delamination | Keine Delamination | Keine Delamination | Keine Delamination | ||
Absorption von Wasser | 20 ± 2 °C, 24 Stunden | % | ≤ 005 | ≤ 005 | ≤ 005 | ≤ 005 | |
Dichte | Raumtemperatur | G/cm3 | 2.25 | 2.25 | 2.20 | 2.20 | |
Langfristige Betriebstemperatur | Hoch-Niedrigtemperatur-Kammer | °C | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | |
Wärmeleitfähigkeit | Z-Richtung | W/(M.K) | 0.42 | 0.42 | 0.50 | 0.54 | |
PIM | Nur für F4BTME | dBc | ≤ 160 | ≤ 160 | ≤ 160 | ≤ 160 | |
Entflammbarkeit | / | UL-94 | V-0 | V-0 | V-0 | V-0 | |
Materialzusammensetzung | / | / | PTFE, Glasfaserkleidung, Nano-Keramik F4BTM gepaart mit ED-Kupferfolie, F4BTME gepaart mit umgekehrt behandelter (RTF) Kupferfolie. |
PCB-Stackup-Konfiguration
Dieses PCB verfügt über eine robuste 2-Schicht starre Stapelung:
Kupferschicht 1: 35 μm
Kernmaterial: F4BTME298 (1.524 mm / 60 mil)
Kupferschicht 2: 35 μm
Diese Konfiguration ergibt eine fertige Platte mit einer Dicke von 1,6 mm, mit einem Gesamtkupfergewicht von 1,4 ml über die Außenschichten.
Details zum Bau
Abmessungen des Brettes: 51,51 mm x 111,92 mm (±0,15 mm)
Mindestspuren/Räume: 6/5 mil
Mindestgröße des Löchers: 0,3 mm
Durchläufe: 41 insgesamt, ohne blinde Durchläufe.
Oberflächenveredelung: Eintauchtzinn für eine hervorragende Schweißfähigkeit.
Seidenmaske und Lötmaske: verfügt über eine weiße Oberseidenmaske und eine grüne Oberseidenmaske; keine Unterseidenmaske oder Lötmaske.
Jede Leiterplatte wird vor dem Versand strengen elektrischen Tests unterzogen, um Zuverlässigkeit und Leistung zu gewährleisten.
Qualitätssicherung
Dieses PCB entspricht dem IPC-Klasse-2-Qualitätsstandard und gewährleistet eine hohe Zuverlässigkeit für verschiedene Anwendungen.
Anwendungen
Die F4BTME298 PCB ist ideal für eine Vielzahl von Anwendungen geeignet, darunter:
Luft- und Raumfahrt- und Kabinenanlagen
Mikrowellen- und HF-Technologien
Militärische Radarsysteme
Futternetze
Antennen für Phasenempfindliche Antennen und Antennen für Phasenanlagen
Satellitenkommunikation
Verfügbarkeit
Die F4BTME298 PCB ist weltweit erhältlich und damit für Ingenieure und Designer weltweit zugänglich, die nach leistungsstarken Lösungen für ihre Projekte suchen.
