Einführung der RT/Duroid 6035HTC PCB, einer leistungsstarken Lösung für Hochleistungs-HF- und Mikrowellenanwendungen.Hergestellt mit fortschrittlichen Hochfrequenz-Schaltkreismaterialien der Rogers Corporation, bietet diese Leiterplatte außergewöhnliche Zuverlässigkeit und Leistungsfähigkeit.
Eigenschaften:
DK: 3,5 +/- 0,05 bei 10 GHz/23°C
Dissipationsfaktor: 0,0013 bei 10 GHz/23°C
Wärmefaktor der dielektrischen Konstante: -66 ppm/°C
Feuchtigkeitsabsorption: 0,06%
Wärmeleitfähigkeit: 1,44 W/m/K bei 80°C
CTE (Koeffizient der thermischen Ausdehnung): X-Achse: 19 ppm/°C, Y-Achse: 19 ppm/°C, Z-Achse: 39 ppm/°C
| Eigentum |
NT1 Verbrennungsmittel NT1 Verbrennungsmittel |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.50 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
3.6 |
Z |
|
8 GHz - 40 GHz |
Differentielle Phasenlänge Methode |
| Verlustfaktor |
0.0013 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
- 66 |
Z |
ppm/°C |
-50 °C bis 150 °C |
Mod IPC-TM-650, 2.5.5.5 |
| Volumenwiderstand |
108 |
|
MΩ.cm |
Eine |
IPC-TM-650, 2.5.17.1 |
| Oberflächenwiderstand |
108 |
|
MΩ |
Eine |
IPC-TM-650, 2.5.17.1 |
| Dimensionelle Stabilität |
- 0,11 - 0.08 |
CMD MD |
mm/m (Mils/Zoll) |
0.030" 1 Unze EDC-Folien Dicke nach Ätzung "+E4/105 |
IPC-TM-650 2.4.39A |
| Zugmodul |
329 244 |
MD CMD |
KPSI |
40 Stunden @23°C/50RH |
ASTM D638 |
| Moiseure Absorption |
0.06 |
|
% |
D24/23 |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Koeffizient der thermischen Ausdehnung (-50 °C bis 288 °C) |
19 19 39 |
X Y Z |
ppm/°C |
23°C / 50% Höchstemperatur |
IPC-TM-650 2.4.41 |
| Wärmeleitfähigkeit |
1.44 |
|
W/m/k |
80°C |
ASTM C518 |
| Dichte |
2.2 |
|
gm/cm3 |
23°C |
ASTM D792 |
| Stärke der Kupferschalen |
7.9 |
|
Schneller |
20 Sek. @ 288 °C |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Vorteile:
Hohe Wärmeleitfähigkeit: Ermöglicht eine effiziente Wärmeableitung und niedrigere Betriebstemperaturen für Hochleistungsanwendungen.
Ausgezeichnete Hochfrequenzleistung: Niedrige Einsetzverluste und zuverlässige thermische Stabilität der Spuren sorgen für eine optimale Signalintegrität.
Überlegene Leistungsbereitschaft: Entwickelt für Hochleistungs-HF- und Mikrowellenanwendungen mit außergewöhnlicher Zuverlässigkeit.

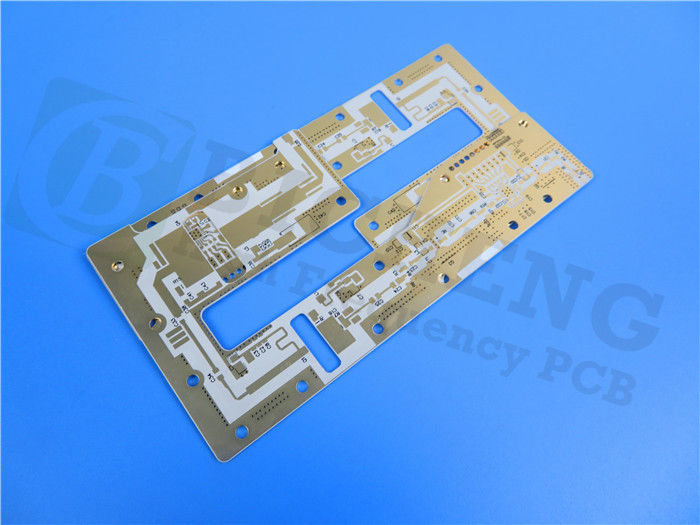

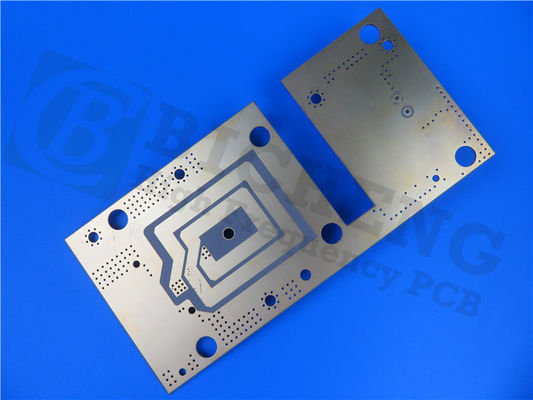

Die RT/duroid 6035HTC-PCB ist eine 2-schichtige starre PCB mit einer Kupferschichtstärke von 35 μm auf jeder Seite und einer RT/duroid 6035HTC-Kerndicke von 0,254 mm (10 mils).91 mm x 108.31mm, bietet viel Platz für Ihre Designs bei gleichzeitiger Aufrechterhaltung einer kompakten Form.
Diese Leiterplatte unterstützt komplizierte und präzise Schaltkreisentwürfe und bietet eine Mindestspur von 4/5 Millimeter und eine Mindestlochgröße von 0,3 mm.3 mm und ein fertiges Kupfergewicht von 1 Unze (1.4 mils) auf den Außenschichten, was für Haltbarkeit und Zuverlässigkeit sorgt.
| PCB-Material: |
Keramik gefüllte PTFE-Verbundwerkstoffe |
| Bezeichnung: |
NT1Behandlung von Kraftfahrzeugen |
| Dielektrische Konstante: |
3.50 ± 0.05 |
| Anzahl der Schichten: |
Doppelschicht, Mehrschicht, Hybrid-PCB |
| Kupfergewicht: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| mit einer Dicke von mehr als 10 mm |
10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| PCB-Größe: |
≤ 400 mm x 500 mm |
| Lötmaske: |
Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: |
Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP usw. |
Die RT/Duroid 6035HTC-PCB wird vor dem Versand strengen Tests unterzogen, wobei 100% elektrische Tests durchgeführt werden, die den IPC-Klasse-2-Qualitätsstandards entsprechen.Sicherstellung eines einfachen Zugangs zu dieser leistungsstarken Lösung.
Mit 35 Komponenten, insgesamt 112 Pads, 74 Durch-Loch-Pads, 38 Top-SMT-Pads und 64 Via bietet das RT/Duroid 6035HTC PCB Vielseitigkeit und Flexibilität für Ihre Designs.Es findet Anwendungen in Hochleistungs-HF- und Mikrowellenverstärkern, Leistungsverstärker, Kupplungen, Filter, Kombinatoren und Leistungsaufteilungen.
