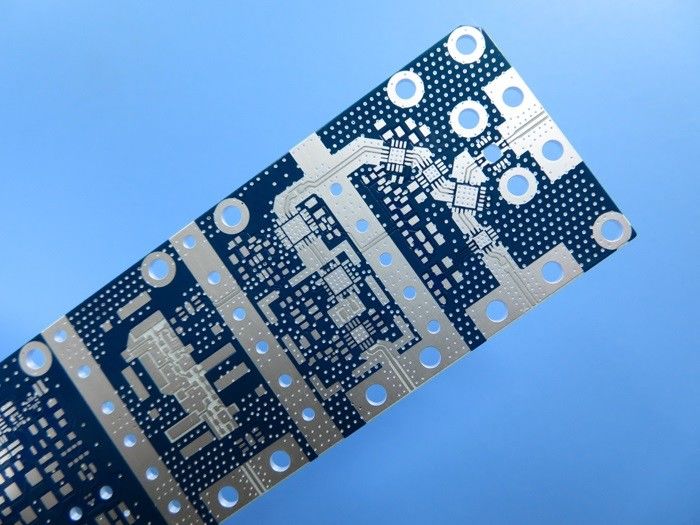

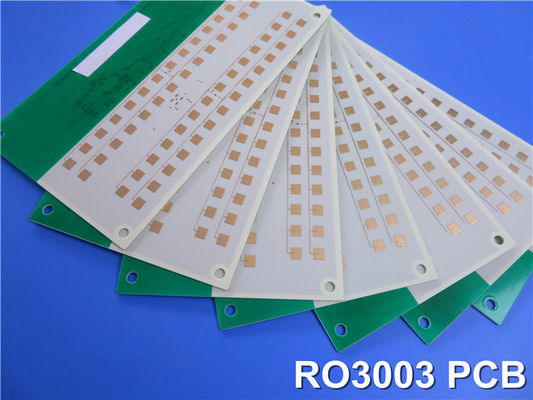

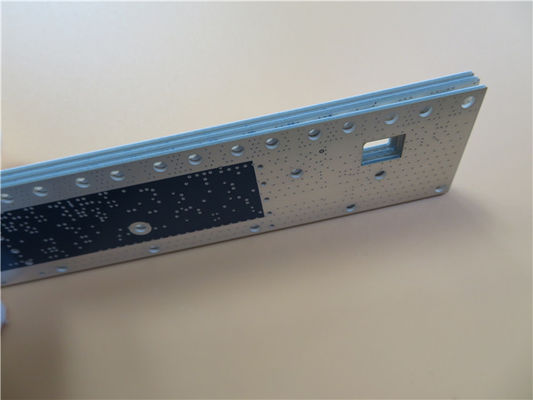

Wir präsentieren unsere hochmodernen Hybrid-PCBs, sorgfältig mit einer Kombination von Rogers RO3003 und Shengyi S1000-2M (UL ANSI: FR-4.0) Materialien hergestellt.Dieses PCB ist für kommerzielle Mikrowellen- und HF-Anwendungen geeignet., bietet außergewöhnliche Leistung und Zuverlässigkeit in verschiedenen Branchen, einschließlich Automobilradar, fortschrittliche Fahrerassistenzsysteme (ADAS), 5G-Wireless-Infrastruktur und mehr.
RO3003 Merkmale:
Die Hochfrequenzlaminate RO3003 von Rogers bieten eine bemerkenswerte Stabilität der dielektrischen Konstante (Dk) über einen breiten Temperatur- und Frequenzbereich.die typische Schrittänderung von Dk bei Raumtemperatur bei PTFE-Glasmaterialien beseitigtZu den wichtigsten Merkmalen gehören:
- Stabile Dielektrikkonstante: mit einem Dk von 3,00 +/-04, RO3003 gewährleistet eine konsistente und zuverlässige Signalübertragung.
- Niedriger Dissipationsfaktor: Der Dissipationsfaktor von 0,0010 bei 10 GHz minimiert den Signalverlust, was zu einer hervorragenden Leistung führt.
- Niedriges CTE: RO3003 weist auf den Achsen X, Y und Z niedrige Wärmeausdehnungskoeffizienten (CTE) mit 17, 16 bzw. 25 ppm/°C auf.
Dies gewährleistet hervorragende mechanische Eigenschaften und Zuverlässigkeit bei Streifen-, Mehrschicht- und Hybridplattenkonstruktionen.
| Eigentum |
RO3003 |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.0±0.04 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
3 |
Z |
|
8 GHz bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verwüstungsfaktor,tanδ |
0.001 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
-3 |
Z |
ppm/°C |
10 GHz bis 150°C |
IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität |
0.06
0.07 |
X
Y |
mm/m |
- Das ist nicht wahr. |
IPC-TM-650 2.2.4 |
| Volumenwiderstand |
107 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Oberflächenwiderstand |
107 |
|
MΩ |
- Das ist nicht wahr. |
IPC 2.5.17.1 |
| Zugmodul |
930
823 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Feuchtigkeitsabsorption |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Spezifische Wärme |
0.9 |
|
j/g/k |
|
Berechnet |
| Wärmeleitfähigkeit |
0.5 |
|
W/M/K |
50°C |
ASTM D 5470 |
Koeffizient der thermischen Ausdehnung
(-55 bis 288°C) |
17
16
25
|
X
Y
Z |
ppm/°C |
23°C/50% Höchstemperatur |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Dichte |
2.1 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
12.7 |
|
Ich bin hier. |
1 Unze, EDC nach dem Schwimmen |
IPC-TM 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
S1000-2M Merkmale:
Das Material S1000-2M (UL ANSI: FR-4.0) von Shengyi bietet hohe Tg-Epoxiglaskreislauf-Eigenschaften mit außergewöhnlicher Leistung und Fertigbarkeit.
- Hohe thermische Zuverlässigkeit: Bei einem Tg von mehr als 180°C kann S1000-2M hohen Temperaturen und schnellen Temperaturänderungen standhalten, ohne die Leistung zu beeinträchtigen.
- Niedriges CTE (Z-Achse): Das Material weist einen niedrigen Wärmeausdehnungskoeffizienten (CTE) von 41 ppm/°C vor Tg auf, wodurch die Dimensionsstabilität und Zuverlässigkeit erhöht werden.
- Ausgezeichnete elektrische Leistung: S1000-2M weist eine Permittivität von 4,6 bei 1 GHz auf, was es für hohe Mehrschicht-PCB-Anwendungen geeignet macht.
PCB-Konstruktion und Spezifikationen:
Diese PCB-Hybridplatte verfügt über eine 8-schichtige starre Konstruktion, die sorgfältig auf anspruchsvolle Anforderungen ausgelegt ist.
- Abmessungen der Platten: Die PCB-Abmessungen werden mit einer Toleranz von +/- 0,15 mm genau auf 92,5 mm x 130,05 mm (2PCS) gehalten.
- Spur/Raum und Lochgröße: Die minimale Spur/Raumgröße beträgt 4/5 mil, was eine feine Routing ermöglicht.
- Stackup-Konfiguration: Der Stackup besteht aus Kupferschichten, Rogers 3003-Kern, Prepreg-Schichten und Shengyi S1000-2M FR-4-Schichten, die eine optimale Leistung und Zuverlässigkeit bieten.
- Endplattendicke und Kupfergewicht: Die Endplattendicke beträgt 1,3 mm, was eine hohe Haltbarkeit gewährleistet.Während die äußeren Schichten ein Kupfergewicht von 1 Unze haben (1.4 Mil), was eine effiziente Leitfähigkeit ermöglicht.
- Überlagerung und Oberflächenveredelung: Die Überlagerungsdicke beträgt 20 μm, was eine zuverlässige Vernetzung gewährleistet.Ausgezeichnete Schweißfähigkeit und Korrosionsbeständigkeit.
- Seidenschirm und Lötmaske: Die oberen und unteren Seidenschirme sind weiß, was die Sichtbarkeit der Komponenten verbessert.Siebenschirm wird nicht auf Lötkissen aufgetragen, um Störungen zu vermeiden.
- Elektrische Prüfung und Impedanzkontrolle: Jede Leiterplatte wird zu 100% elektrisch getestet, um eine optimale Funktionsfähigkeit zu gewährleisten.Die oberste Schicht verfügt über eine 7-mil-Spur mit 50-Ohm-Einzel-End-Impedanz, während die 9,5 mil/10 mil Spur/Lücke eine 100-Ohm-Differenzimpedanz erreicht.
Qualität, Kunst und Verfügbarkeit:
Diese Hochfrequenz-PCB entspricht den IPC-Klasse-2-Qualitätsstandards, um Zuverlässigkeit und gleichbleibende Leistung zu gewährleisten.so dass eine nahtlose Integration in Ihren Design-Workflow möglich istUnser Produkt ist weltweit leicht verfügbar und bietet Designern und Herstellern, die nach hochwertigen PCB-Lösungen suchen, einen einfachen Zugang.
Typische Anwendungen:
Unser Hybrid-PCB mit RO3003 und S1000-2M-Materialien ist ideal für eine Vielzahl von Anwendungen, darunter:
- Patch-Antennen für drahtlose Kommunikation
- Automobilradarsysteme
- Satelliten für die direkte Übertragung
- Mobilfunktelekommunikationssysteme, einschließlich Leistungsverstärker und Antennen
- Datenverbindung auf Kabelsystemen
Schließen Sie das volle Potenzial Ihrer Hochfrequenzanwendungen mit unserer fortschrittlichen PCB-Lösung frei.und Fertigbarkeit durch die Wahl unserer Hybrid-PCB mit RO3003 und S1000-2M MaterialienEs ist Zeit, deine Entwürfe auf neue Höhen zu heben.
