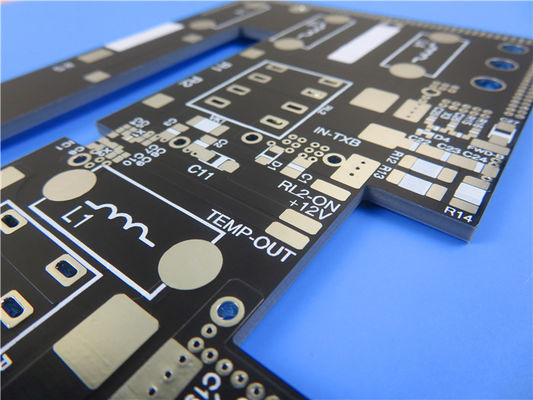

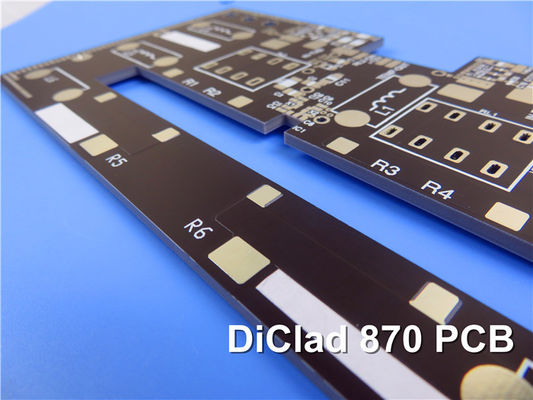

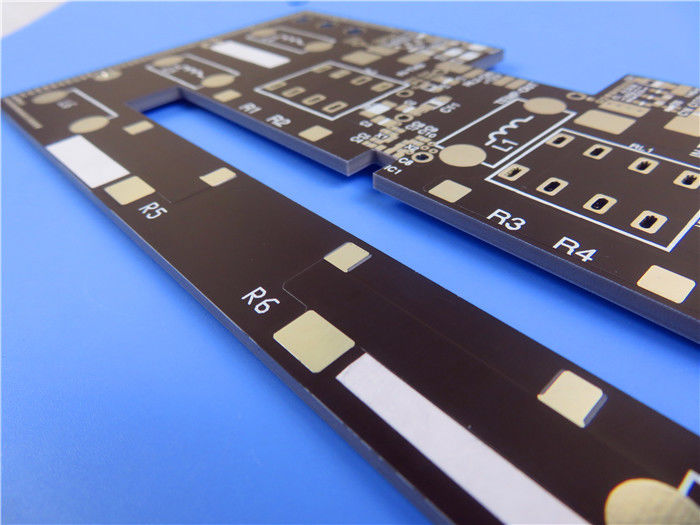

20mil DiClad 870 PCB 1OZ Kupferstarrkreisläufe

Wir präsentieren die DiClad 870-PCB, eine neu ausgelieferte PCB, die Rogers DiClad 870-Laminate verwendet.Verbundwerkstoffe auf PTFE-Basis, speziell für die Verwendung als LeiterplattenDie DiClad-870-Laminate bieten durch ihre einzigartige Zusammensetzung eine geringere Dielektrikkonstante (Dk) und einen geringeren Ablösungsfaktor.mit einer Dicke von mehr als 0,05 mm, jedoch nicht mehr als 0,05 mm.

Hauptmerkmale:
- Dielektrische Konstante (Dk): 2,33 bei 10 GHz und 1 MHz, 50% RH
- Dissipationsfaktor: 0,0013 bei 10 GHz, 0,0009 bei 1 MHz, 50% RH
- TcDK (Temperaturkoeffizient Dk): -161 ppm/°C, bei 10 GHz bei -10°C bis 140°C
- Bogenwiderstand: > 180 Sekunden
- Niedrige Feuchtigkeitsabsorption: 0,02%
- Koeffizient der thermischen Ausdehnung (CTE): Achse X - 17 ppm/°C, Achse Y - 29 ppm/°C, Achse Z - 217 ppm/°C
- Kupferschalenfestigkeit: 14 lbs/in, 10s @ 288°C
- Entflammbarkeit: UL 94V0

Vorteile:
- Niedrigste Feuchtigkeitsabsorption unter den PTFE-basierten Verbundwerkstoffen
- Stabile Dk über einen breiten Frequenzbereich
- Unterstützung für größere Linienbreiten, die einen geringeren Einsatzverlust ermöglichen

Diese Leiterplatte besteht aus Kupfer-Schicht 1 mit einer Dicke von 35 μm, gefolgt von dem DiClad-870-Kern mit einer Dicke von 0.508 mm (20 Mil) DickeDas Stack-Up wird mit Kupferschicht 2 mit der gleichen Dicke von 35 μm vervollständigt.

Die PCB-Konstruktionsdetails liefern präzise Spezifikationen für eine optimale Leistung.Die minimale Spur/Abstand ist 5/4 mils.Mit einer Mindestlochgröße von 0,4 mm bietet die Leiterplatte Platz für verschiedene Komponentenarten und erleichtert eine effiziente Montage.

Diese Leiterplatte schließt blinde Durchläufe aus, wodurch der Herstellungsprozess vereinfacht wird.Das Kupfergewicht wird auf 1 Unze (1.4 mils) für die äußeren Schichten, die eine effiziente thermische Steuerung und eine zuverlässige Leitfähigkeit gewährleisten.

Für die Oberflächenveredelung verwendet diese Leiterplatte Eintauchsilber, das eine ausgezeichnete Leitfähigkeit und Korrosionsbeständigkeit bietet.Die Abwesenheit von Ober- und Unterseidenschirmen und Lötmasken vereinfacht den Herstellungsprozess, während die Funktionalität beibehalten wird.

Um die höchste Qualität zu gewährleisten, wird jede Leiterplatte vor dem Versand einem elektrischen Test unterzogen, der die Funktionalität und Zuverlässigkeit der Platte garantiert.Sie haben Vertrauen in seine Leistung.

Mit 16 Komponenten und insgesamt 40 Pads bietet diese Leiterplatte Vielseitigkeit für verschiedene elektronische Designs.Bereitstellung von Optionen für verschiedene Bauteilplatzierungs- und MontageverfahrenDas PCB umfasst 15 Schaltungen für eine effiziente Signalvermittlung und -verbindung.

Das Artwork-Format für diese Leiterplatte ist Gerber RS-274-X, ein allgemein anerkannter Industriestandard.Es kann weltweit versandt werden.Erleben Sie die Zuverlässigkeit und Vielseitigkeit des DiClad 870 PCB für Ihre elektronischen Entwürfe.

Die DiClad 870-PCB ist für eine Vielzahl von Anwendungen geeignet, darunter Radar-Feed-Netze, kommerzielle Phasen-Array-Netzwerke, Antennen für Basisstationen mit geringem Verlust, Führungssysteme, digitale Funkantennen,und Komponenten wie FilterNutzen Sie die außergewöhnliche Leistung und Zuverlässigkeit der DiClad 870 PCB, um das volle Potenzial Ihrer elektronischen Konstruktionen zu erschließen.
