Taconic TLX-8 Laminat 2-Schicht starres PCB 30mil Hochfrequenz-Substrat

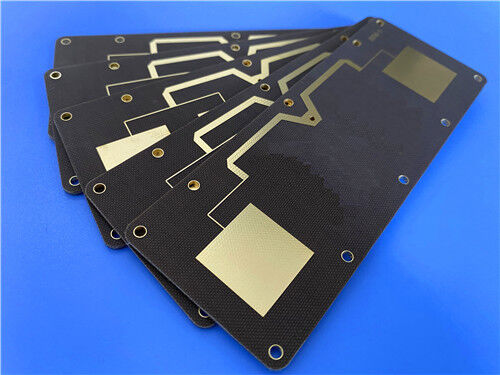

Die 2-Schicht Taconic TLX-8 starre RF-PCB ist eine hochzuverlässige Leiterplatte aus PTFE-Glasfaserlaminat,mit einer Breite von mehr als 20 mm,. Mit Taconic TLX-8 Kern Substrat und Standard 1oz Außen Kupferschichten, diese 0,85mm dünnHochfrequenz-PCBdie Oberflächenbearbeitung in hochwertigem Pure Gold und die vollständige Einhaltung der IPC-Klasse-2-Qualitätsnormen. Jede Leiterplatte wird vor der Lieferung zu 100% elektrisch getestet und liefert einen sehr geringen Dielektrverlust,mit einer diälektrischen Konstante mit enger Kontrolle, hervorragende PIM-Leistung und außergewöhnliche Beständigkeit gegen raue Umgebungen.

Was ist Taconic TLX-8?

Taconic TLX-8 ist ein hochwertiges PTFE-Glasfaserlaminat, das als Antennensubstrat für hohe Volumina für eine breite Palette von HF- und Mikrowellenanwendungen eingesetzt wird.Mit flexiblen, individuell angepassten Dicken und verschiedenen Kupferbeschichtungsmöglichkeiten, dieses Hochfrequenzmaterial ist für Mikrowellen-PCB-Layouts mit geringer Schichtzahl sehr optimiert.Damit ist es eine ideale Substratlösung für elektronische Baugruppen, die unter extremen Arbeitsbedingungen arbeiten..

Das Taconic TLX-8-Substrat bietet eine hervorragende Klebbeständigkeit bei hohen Schwingungsbedingungen, eine zuverlässige Wärmebeständigkeit für Motorenmodule,Strahlentoleranz für Raumfahrzeuggeräte, extreme Meerwasserbeständigkeit für Antennen von Schiffen und konstante thermische Stabilität für Flughöhenmesser.Taconic TLX-8-PCBs erhalten eine stabile HF-Schaltleistung in der Luftfahrt, Marine-, Automobil- und industrielle Mikrowellenanlagen.

Hauptvorteile von Taconic TLX-8 PCB

Taconic TLX-8 Hochfrequenz-PCB-Material kombiniert überlegene elektrische Eigenschaften, stabile mechanische Eigenschaften und zuverlässige Sicherheitswerte und bietet umfassende technische Vorteile:

Überlegene PIM-Leistung: Passive Intermodulationsleistung unter -160 dBc gewährleistet eine ultraklare Signalqualität für empfindliche Antennen und Kommunikationssysteme

Konsistente elektrische Eigenschaften: Eigenschaften niedrige, streng kontrollierte dielektrische Konstante (Dk) und extrem geringer Ablösungsfaktor (Df),Minimierung der Signaldämpfung bei hoher Frequenz und Aufrechterhaltung einer stabilen Übertragungsleistung.

Verbesserte mechanische und thermische Stabilität: Bietet eine ausgezeichnete Dimensionsstabilität und ein ausgewogenes thermisches Expansionsverhalten, um strukturelle Verformungen während des thermischen Zyklus und der mechanischen Belastung zu verhindern

Minimale Feuchtigkeitsabsorption: Die extrem niedrige Wasserabsorptionsrate verhindert in Umgebungen mit hoher Feuchtigkeit eine Abweichung der elektrischen Parameter

Hohe Flammschutzfähigkeit: Er erfüllt die Sicherheitsnormen UL 94 V0 und gewährleistet den sicheren Betrieb von Hochfrequenz-elektronischen Geräten in industriellen Umgebungen

Optimierte Kosten-Leistung: Speziell für Mikrowellen-PCB-Designs mit niedrigen Schichten entwickelt, die eine ausgewogene Hochfrequenzleistung mit kostengünstiger Massenfertigbarkeit bieten

Eigenschaften von Taconic TLX-8

Wichtige PCB-Konstruktionsspezifikationen

2-Schicht-Takonische TLX-8-PCB-Stack-up-Struktur

Diese 2-Schicht starre PCB-Stack-up verfügt über echte Taconic TLX-8 PTFE Glasfaser Kern Substrat gepaart mit hochreinen Kupferschichten.Diese standardisierte Niedrigverlust-Stack-up bietet streng kontrollierte dielektrische Parameter, ausgezeichnete mechanische Festigkeit und hervorragende Umwelttoleranz, die perfekt den Anforderungen an Mikrowellen mit geringer Schichtzahl und Hochfrequenz-HF-Konstruktion entspricht.

PCB-Statistik

Akzeptiertes Bildformat:Wir unterstützen Standard-Gerber RS-274-X-Dateien für die kundenspezifische PCB-Fertigung, die eine präzise Fertigung und eine effiziente technische Zusammenarbeit mit globalen Kunden ermöglichen.

Qualitätsstandard:Alle PCBs werden nach den IPC-Klasse-2-Industriestandards hergestellt und geprüft, um eine gleichbleibende Chargenqualität und langfristige Betriebssicherheit zu gewährleisten.

Weltweiter Dienst:Wir bieten weltweit maßgeschneiderte PCB-Zitate, professionelle technische Beratung und globale Versanddienste für alle Anpassungsprojekte.

Typische Anwendungsfälle

Radarsysteme: Hochstabile Substratlösungen für die industrielle Erkennung und die Hardware zur Verarbeitung von Radarsignalen in der Luftfahrt

Mobilfunk: Hochverlässliche Schaltplatten für Mobilfunk-Basisstationen und Mobilfunksignalübertragungsgeräte

Mikrowellenprüfausrüstung: Präzisions-PCB-Substrate für Labor-Mikrowellenprüf-, Mess- und Kalibriergeräte

Mikrowellenübertragungsgeräte: Leerverlust-Schaltplatten für Mikrowellensignalübertragungs- und Kommunikationsanlagen

HF-passive und aktive Komponenten: Maßgeschneiderte Leiterplatten für HF-Kopplungen, Splitter, Kombinatoren, Leistungsverstärker und Hochfrequenzantennenbaugruppen

Zusammenfassend lässt sich sagen, dass dieses 2-Schicht-Taconic TLX-8 starre Leiterplattenplattenplattenplattenplattenplatten mit hochleistungsfähigen PTFE-Glasfaser-Substraten sehr geringe Df-Verluste, streng kontrollierte Df-Werte, ausgezeichnete PIM-Stabilität,und starke Anpassungsfähigkeit an die UmweltAls kostengünstige und sehr zuverlässige Lösung für Niedrigschicht-Mikrowellen-Konstruktionen wird dieses Hochfrequenz-PCB in Radarsystemen, Mobilfunkinfrastrukturen,und Mikrowellenprüfgeräte mit hoher Präzision.
