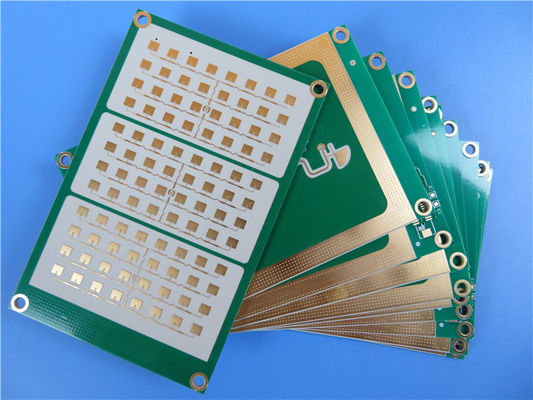

Hybrid-PCB aus RT duroid 5880 und RO4003C 1,3 mm dick mit Immersion Gold

Die RT/Duroid 5880 und RO4003C-Hybrid-PCB kombinieren die Stärken zweier außergewöhnlicher Materialien, um eine beispiellose elektrische Leistung und ein zuverlässiges thermisches Management zu bieten.Mit den Eigenschaften des RT/Duroids 5880 mit niedrigem Verlust und stabiler Dielektrikkonstante (Dk), gepaart mit dem geringen Verlust und den hervorragenden elektrischen Eigenschaften von RO4003C, bietet diese hybride Leiterplatte eine verbesserte Funktionalität und Designflexibilität für eine Vielzahl von Hochfrequenzanwendungen.

Hauptmerkmale des RT/Duroids 5880:

Dk von 2,20 +/-.02: Der RT/Duroid 5880 unterhält eine konstante Dielektrikumkonstante in einem breiten Frequenzbereich und sorgt so für eine zuverlässige Signalübertragung und einen minimalen Signalverlust.


Streuungsfaktor von 0,0009 bei 10 GHz: Mit einem beeindruckend niedrigen Streuungsfaktor minimiert der RT/Duroid 5880 den Energieverlust und maximiert die Signalintegrität und Effizienz.


Niedrige Feuchtigkeitsabsorption: Der RT/Duroid 5880 weist eine geringe Feuchtigkeitsabsorption auf, was ihn für Anwendungen in feuchten Umgebungen geeignet macht und gleichzeitig eine stabile elektrische Leistung bietet.


Isotropisch: Die isotropische Natur von RT/Duroid 5880 sorgt für einheitliche elektrische Eigenschaften in alle Richtungen, vereinfacht den Konstruktionsprozess und ermöglicht eine gleichbleibende Leistung.

Hauptmerkmale von RO4003C:

Dk von 3,38 +/- 0.05: Der RO4003C bietet eine kontrollierte dielektrische Konstante, die Stabilität und Vorhersagbarkeit in Hochfrequenzanwendungen bietet.


Dissipationsfaktor von 0,0027 bei 10 GHz: Mit niedrigen Verlustmerkmalen minimiert der RO4003C die Signaldämpfung und sorgt für eine effiziente Signalübertragung.


Niedriger Wärmeausdehnungskoeffizient (CTE) auf der Z-Achse bei 46 ppm/°C: Der niedrige Wärmeausdehnungskoeffizient des RO4003C hilft, Probleme im Zusammenhang mit der Wärmeausdehnung zu lindern,Sicherstellung einer zuverlässigen Leistung bei unterschiedlichen Temperaturbedingungen.

Vorteile des RT/Duroid 5880 und des RO4003C Hybrid:

Verbesserte elektrische Leistung: Durch die Kombination der einzigartigen Eigenschaften von RT/Duroid 5880 und RO4003C optimiert diese hybride Leiterplatte die elektrische Leistung, gewährleistet eine zuverlässige Signalintegrität, minimale Verluste,und ein gleichbleibender Hochfrequenzbetrieb.


Verbessertes thermisches Management: Die hohe Wärmeleitfähigkeit von RO4003C hilft, Wärme effektiv zu zerstreuen und Überhitzungsprobleme in Gebieten zu vermeiden, die anfällig für Wärmeerzeugung sind.Die Einbeziehung von RO4003C-Schichten an strategischen Standorten verbessert die thermischen Managementmöglichkeiten.

Designflexibilität: Das Hybriddesign ermöglicht eine größere Flexibilität bei PCB-Layout und -Design.Techniker können entweder RT/Duroid 5880 oder RO4003C in verschiedenen Bereichen der Platine wählen, um die gewünschten elektrischen und thermischen Eigenschaften zu erreichen, Optimierung der Funktionalität und Erfüllung spezifischer Konstruktionsanforderungen.

Kostenwirksamkeit: Durch die Verwendung eines hybriden Ansatzes können Ingenieure Kostenvorteile erzielen, verglichen mit der Verwendung eines einzigen Materials für die gesamte Platine.Die Auswahl des für bestimmte Regionen am besten geeigneten Materials auf der Grundlage der Leistungsanforderungen optimiert die Kosten bei gleichzeitiger Erhaltung der Funktionalität.

Breiter Frequenzbereich: Die Kombination von RT/Duroid 5880 und RO4003C erweitert den Nutzen der hybriden Leiterplatte über einen breiten Frequenzbereich hinweg.für verschiedene Hochfrequenz- und Breitbandanwendungen geeignet, einschließlich Automobilradar, kommerzielle Breitbandantennen für Fluggesellschaften, Mikroband- und Stripline-Schaltkreise, Millimeterwellenanwendungen und digitale Punkt-zu-Punkt-Radioantennen.

Zuverlässigkeit und Langlebigkeit: Sowohl RT/Duroid 5880 als auch RO4003C sind für ihre hohe Qualität und Zuverlässigkeit bekannt.Sie tragen zur allgemeinen Haltbarkeit und langfristigen Leistung des Boards bei., die Robustheit und Stabilität bei anspruchsvollen Anwendungen gewährleistet.

PCB-Stapelung und Bauteil:


Diese 4-schichtige starre Leiterplatte verfügt über einen Stapel mit RT/Duroid 5880 und RO4003C-Kernen sowie Präpregschichten.Das PCB entspricht strengen Herstellungsstandards, einschließlich einer Mindestspur/Laufffläche von 4/4 Millimeter, einer Mindestlochgröße von 0,3 mm und einer 100%igen elektrischen Prüfung vor dem Versand.und die obere Schicht hat eine weiße Seidenwand.

PCB-Statistiken und Grafiken:
Diese Leiterplatte enthält 68 Komponenten, insgesamt 117 Pads (72 Durchlöcher, 45 SMT auf der Oberseite), 87 Durchläufe und 5 Netze.und dieses PCB ist nach dem IPC-Klasse-2-Qualitätsstandard hergestellt.

Diese PCB-Hybride ist weltweit erhältlich.

Anwendungen:

Diese Hybrid-PCB ist ideal für eine Vielzahl von Anwendungen geeignet, darunter:

Radar und Sensoren für Fahrzeuge
Breitbandantennen für kommerzielle Fluggesellschaften
Mikrostrip- und Stripline-Schaltkreise
Millimeterwellenanwendungen
Antennen für digitale Funkverbindungen von Punkt zu Punkt

Mit seiner außergewöhnlichen elektrischen Leistung, thermischen Steuerungsfähigkeiten und Designflexibilität,Diese Hybrid-PCB ist die perfekte Wahl für Ingenieure, die eine zuverlässige und kostengünstige Lösung für ihre Hochfrequenz- und Breitbandprojekte suchen.
