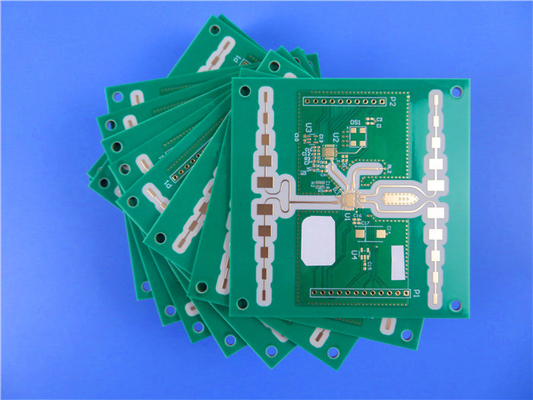

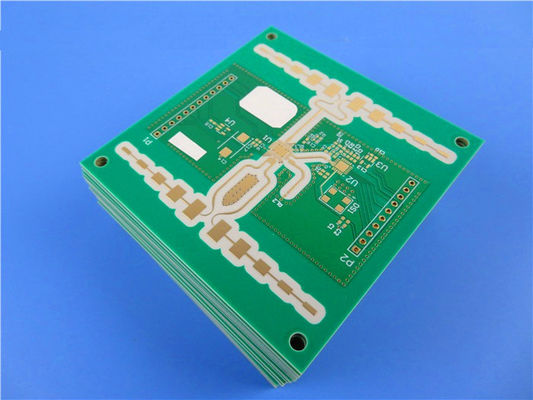

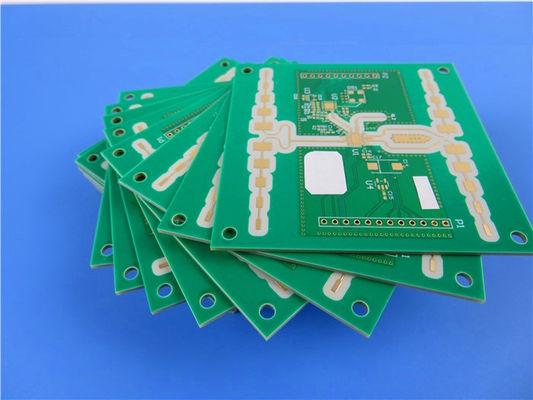

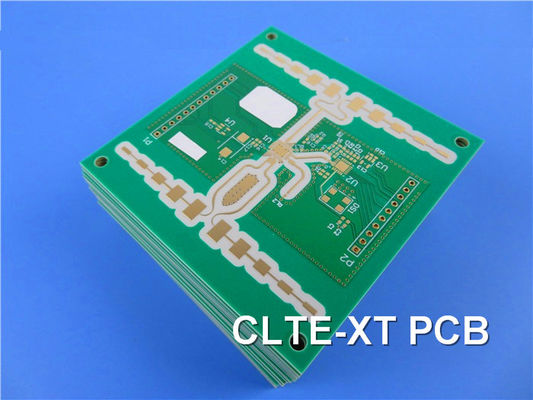

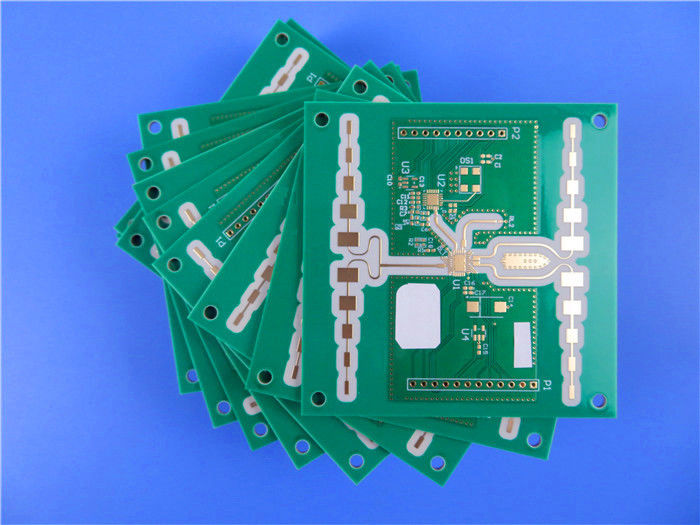

RF-PCB auf 30mil CLTE-XT-Laminate Schwarze Schweißmaske Immersionsblech

RF-PCB auf 30mil CLTE-XT-Laminate Schwarze Schweißmaske Immersionsblech

MOQ: 1 Stück
Preis: USD9.99-99.99/PCS
Standardverpackung: Staubsack+Karton
Lieferfrist: 8-9 Arbeitstage
Zahlungsmethode: T/T
Lieferkapazität: 5000 Stück pro Monat
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Material:
CLTE-XT
PCB-Größe:
42.91 mm x 108,31 mm = 1 PCS, +/- 0,15 mm
Kupfergewicht:
1 oz (1,4 ml) äußere Schichten
Oberflächenbearbeitung:
Immersions-Zinn
Anzahl der Schichten:
2-layer
PCB-Dicke:
30 Millimeter
Hervorheben:

Black Soldermask RF PCB

,

30mil CLTE-XT Laminate RF PCB

,

Immersionszinn-RF-PCB

Produktbeschreibung

Rogers CLTE-XT-Laminate sind Verbundmaterialien, die eine Kombination aus mikro-dispergiertem Keramikfiller, PTFE und gewebter Glasfaserverstärkung bilden.Bestimmt für außergewöhnliche Leistungen, CLTE-XT bietet den geringsten Einsatzverlust und die höchste Dimensionsstabilität in seiner Klasse.



Eigenschaften:

Dielektrische Konstante (DK) Bereich von 2,79 bis 2,94 bei 10 GHz, 23°C @ 50% RH
Dissipationsfaktor von 0,0010 bei 10 GHz, 23°C @ 50% Höchstemperatur
X-Achse CTE von 12,7 ppm/°C, Y-Achse CTE von 13,7 ppm/°C, Z-Achse CTE von 40,8 ppm/°C
Zersetzungstemperatur (Td) 539°C
Wärmefaktor der dielektrischen Konstante von -8 ppm/°C
Die strengste dielektrische Konstante in der CLTE-Familie (+/- 0,03)
Niedrige Feuchtigkeitsabsorption von 0,02%



Vorteile:

Hochplattierte Durchlöchersicherheit
Konsistente Leistung in verschiedenen Produktionspartien
Verringerte Schaltverluste bei gleichzeitiger Dimensionsstabilität
Stabile dielektrische Konstante bei Temperaturänderungen, die die Belastung von keramischen aktiven Vorrichtungen verringert



Eigenschaften CLTE-XT Einheiten Prüfbedingungen Prüfmethode
Elektrische Eigenschaften
Dielektrische Konstante 2.94 - 23 ̊C @ 50% Umgebungsfeuchtigkeit 10 GHz IPC TM-650 2.5.5.5
Verlustfaktor 0.0010 - 23 ̊C @ 50% Umgebungsfeuchtigkeit 10 GHz IPC TM-650 2.5.5.5
Dielektrische Konstante (Konstruktion) 2.93 - C-24/23/50 10 GHz Mikrostrip-Differenzphasenlänge
Wärmeeffizient der Dielektrikkonstante -8 ppm/ ̊C -50°C bis 150°C 10 GHz IPC TM-650 2.5.5.5
Volumenwiderstand 4.25x108 Mohm-cm C-96/35/90 - IPC TM-650 2.5.17.1
Oberflächenwiderstand 2.49x108 - Was ist los? C-96/35/90 - IPC TM-650 2.5.17.1
Elektrische Festigkeit (dielektrische Festigkeit) 1000 V/mil - - IPC TM-650 2.5.6.2
Dielektrische Auflösung 58 KV D-48/50 X/Y-Richtung IPC TM-650 2.5.6
PIM (nur für Antennen) - dBc - 50 Ohm
0.060"
43 dBm 1900 MHz
Thermische Eigenschaften
Zersetzungstemperatur (Td) 539 ̊C 2 Stunden @ 105 ̊C 5% Gewichtsverlust IPC TM-650 2.3.40
Koeffizient der thermischen Ausdehnung - x 12.7 ppm/ ̊C - -55 °C bis 288 °C IPC TM-650 2.4.41
Koeffizient der thermischen Ausdehnung - y 13.7 ppm/ ̊C - -55 °C bis 288 °C IPC TM-650 2.4.41
Koeffizient der thermischen Ausdehnung - z 40.8 ppm/ ̊C - -55 °C bis 288 °C IPC TM-650 2.4.41
Wärmeleitfähigkeit 0.56 W/(m.K) - Z-Richtung ASTM D5470
Zeit für die Delamination > 60 Minuten wie empfangen 288 ̊C IPC TM-650 2.4.24.1
Mechanische Eigenschaften
Kupferschälkraft nach thermischer Belastung 1.7
(9)
N/mm (Pfund/in) 10s @ 288 ̊C 35 μm Folien IPC TM-650 2.4.8
Flexuralstärke (MD, CMD) 40.7- Ich bin 40.0
5.9, 5.8)
MPa (ksi) 25 ̊C 3 ̊C - ASTM D790
Zugfestigkeit (MD, CMD) 29.0Ich bin 25.5
(4.2, 3.7)
MPa (ksi) 23C/50RH - ASTM D638
Flex Modulus (MD. CMD) 3247, 3261
(471, 473)
MPa (ksi) 25C 3C - ASTM D790
Dimensionelle Stabilität (MD, CMD) - Oh, nein.37-0. Das ist nicht wahr.67 mm/m 4 Stunden bei 105 ̊C - IPC-TM-650 2.4.39a
Körperliche Eigenschaften
Entflammbarkeit V-0 - - C48/23/50 und C168/70 UL 94
Feuchtigkeitsabsorption 0.02 % E1/105+D24/23 - IPC TM-650 2.6.2.1
Dichte 2.17 G/cm3 C-24/23/50 - ASTM D792
Spezifische Wärmekapazität 0.61 J/g ̊K 2 Stunden bei 105 ̊C - ASTM E2716
NASA-Ausgasung 0.02 / 0.00 %   TML/CVCM ASTM E595



PCB-Stapler:
2-schichtige starre PCB
Kupfer_Schicht_1 - 35 μm
Rogers CLTE-XT Kern - 0,762 mm (30 Mil)
Kupfer_Schicht_2 - 35 μm



Die PCB-Konstruktionsdetails für diese Hochleistungs-PCB sind wie folgt:



Die Abmessungen der Platte sind 42,91 mm x 108,31 mm, mit einer Toleranz von +/- 0,15 mm für ein einzelnes Stück. Die Mindestspurenbreite und -abstand beträgt 5 mil und 7 mil. Die Mindestlochgröße beträgt 0,3 mm.,Sicherstellung der Kompatibilität mit einer Vielzahl von Komponenten.



Die Platine enthält keine Blindvias, was den Herstellungsprozess vereinfacht.Die äußeren Schichten haben ein Kupfergewicht von 1 Unze (entspricht 1.4 mils), die eine gute elektrische Leitfähigkeit und Wärmeableitung gewährleisten.



Die Überplattierungsdicke beträgt 20 μm und sorgt für zuverlässige Verbindungen in der gesamten Platine.Die Oberseite ist schwarz gedrucktDie unterste Seidenwand ist in diesem PCB-Design nicht enthalten.



Die oberen und unteren Lötmasken werden in diesem speziellen PCB nicht angewendet. Dies kann jedoch auf der Grundlage spezifischer Anforderungen angepasst werden.Auf jeder Leiterplatte wird eine 100% elektrische Prüfung durchgeführt, um ihre Funktionalität und die Einhaltung der Qualitätsnormen sicherzustellen..



In Bezug auf die PCB-Statistik umfasst dieses PCB insgesamt 21 Komponenten. Es gibt insgesamt 68 Pads, von denen 41 Durchlöcher-Pads und 27 Top Surface Mount Technology (SMT) -Pads sind.Es gibt keine unteren SMT Pads in diesem DesignDie PCB verfügt über 65 Schaltungen, die die Verbindung zwischen verschiedenen Schichten erleichtern.



Der Qualitätsstandard für diese Leiterplatte ist IPC-Klasse 2, die Zuverlässigkeit und Einhaltung der Industriestandards garantiert.ein weit verbreitetes Format in der PCB-HerstellungDie CLTE-XT High-Performance-PCB ist weltweit verfügbar und gewährleistet damit die Zugänglichkeit für Ingenieure und Hersteller in verschiedenen Regionen.



PCB-Material: Mikrowellenverbundwerkstoff aus Keramik/PTFE
Bezeichnung: CLTE-XT
Dielektrische Konstante: 2.94
Anzahl der Schichten: Einseitige Leiterplatten, Doppelseitige Leiterplatten, Mehrschichtliche Leiterplatten, Hybridleiterplatten
Dielektrische Dicke: 5.1mil ((0,130mm), 9.4mil (0,239mm), 20mil (0,508mm), 25mil ((0,635mm), 30mil ((0,762mm), 40mil ((1,016mm), 45mil ((1,143mm), 59mil ((1,499mm), 60mil ((1,524mm)
Kupfergewicht: 1 Unz (35 μm), 2 Unz (70 μm)
PCB-Größe: ≤ 400 mm x 500 mm
Lötmaske: Grün, Schwarz, Blau, Rot, Gelb usw.
Oberflächenveredelung: Immersion Gold, HASL, Immersion Silber, Immersion Zinn, ENEPIG, Bare Kupfer, OSP, reines Gold beschichtet usw.



RF-PCB auf 30mil CLTE-XT-Laminate Schwarze Schweißmaske Immersionsblech 0



Einige typische Anwendungen:

Weiterentwickelte Fahrerassistenzsysteme (ADAS)
Patch-Antennen
Antennen mit Phasen-Array
Leistungsverstärker
Boden- und Flugkommunikations- und Radarsysteme



RF-PCB auf 30mil CLTE-XT-Laminate Schwarze Schweißmaske Immersionsblech 1

produits
EINZELHEITEN ZU DEN PRODUKTEN
RF-PCB auf 30mil CLTE-XT-Laminate Schwarze Schweißmaske Immersionsblech
MOQ: 1 Stück
Preis: USD9.99-99.99/PCS
Standardverpackung: Staubsack+Karton
Lieferfrist: 8-9 Arbeitstage
Zahlungsmethode: T/T
Lieferkapazität: 5000 Stück pro Monat
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Material:
CLTE-XT
PCB-Größe:
42.91 mm x 108,31 mm = 1 PCS, +/- 0,15 mm
Kupfergewicht:
1 oz (1,4 ml) äußere Schichten
Oberflächenbearbeitung:
Immersions-Zinn
Anzahl der Schichten:
2-layer
PCB-Dicke:
30 Millimeter
Min Bestellmenge:
1 Stück
Preis:
USD9.99-99.99/PCS
Verpackung Informationen:
Staubsack+Karton
Lieferzeit:
8-9 Arbeitstage
Zahlungsbedingungen:
T/T
Versorgungsmaterial-Fähigkeit:
5000 Stück pro Monat
Hervorheben

Black Soldermask RF PCB

,

30mil CLTE-XT Laminate RF PCB

,

Immersionszinn-RF-PCB

Produktbeschreibung

Rogers CLTE-XT-Laminate sind Verbundmaterialien, die eine Kombination aus mikro-dispergiertem Keramikfiller, PTFE und gewebter Glasfaserverstärkung bilden.Bestimmt für außergewöhnliche Leistungen, CLTE-XT bietet den geringsten Einsatzverlust und die höchste Dimensionsstabilität in seiner Klasse.



Eigenschaften:

Dielektrische Konstante (DK) Bereich von 2,79 bis 2,94 bei 10 GHz, 23°C @ 50% RH
Dissipationsfaktor von 0,0010 bei 10 GHz, 23°C @ 50% Höchstemperatur
X-Achse CTE von 12,7 ppm/°C, Y-Achse CTE von 13,7 ppm/°C, Z-Achse CTE von 40,8 ppm/°C
Zersetzungstemperatur (Td) 539°C
Wärmefaktor der dielektrischen Konstante von -8 ppm/°C
Die strengste dielektrische Konstante in der CLTE-Familie (+/- 0,03)
Niedrige Feuchtigkeitsabsorption von 0,02%



Vorteile:

Hochplattierte Durchlöchersicherheit
Konsistente Leistung in verschiedenen Produktionspartien
Verringerte Schaltverluste bei gleichzeitiger Dimensionsstabilität
Stabile dielektrische Konstante bei Temperaturänderungen, die die Belastung von keramischen aktiven Vorrichtungen verringert



Eigenschaften CLTE-XT Einheiten Prüfbedingungen Prüfmethode
Elektrische Eigenschaften
Dielektrische Konstante 2.94 - 23 ̊C @ 50% Umgebungsfeuchtigkeit 10 GHz IPC TM-650 2.5.5.5
Verlustfaktor 0.0010 - 23 ̊C @ 50% Umgebungsfeuchtigkeit 10 GHz IPC TM-650 2.5.5.5
Dielektrische Konstante (Konstruktion) 2.93 - C-24/23/50 10 GHz Mikrostrip-Differenzphasenlänge
Wärmeeffizient der Dielektrikkonstante -8 ppm/ ̊C -50°C bis 150°C 10 GHz IPC TM-650 2.5.5.5
Volumenwiderstand 4.25x108 Mohm-cm C-96/35/90 - IPC TM-650 2.5.17.1
Oberflächenwiderstand 2.49x108 - Was ist los? C-96/35/90 - IPC TM-650 2.5.17.1
Elektrische Festigkeit (dielektrische Festigkeit) 1000 V/mil - - IPC TM-650 2.5.6.2
Dielektrische Auflösung 58 KV D-48/50 X/Y-Richtung IPC TM-650 2.5.6
PIM (nur für Antennen) - dBc - 50 Ohm
0.060"
43 dBm 1900 MHz
Thermische Eigenschaften
Zersetzungstemperatur (Td) 539 ̊C 2 Stunden @ 105 ̊C 5% Gewichtsverlust IPC TM-650 2.3.40
Koeffizient der thermischen Ausdehnung - x 12.7 ppm/ ̊C - -55 °C bis 288 °C IPC TM-650 2.4.41
Koeffizient der thermischen Ausdehnung - y 13.7 ppm/ ̊C - -55 °C bis 288 °C IPC TM-650 2.4.41
Koeffizient der thermischen Ausdehnung - z 40.8 ppm/ ̊C - -55 °C bis 288 °C IPC TM-650 2.4.41
Wärmeleitfähigkeit 0.56 W/(m.K) - Z-Richtung ASTM D5470
Zeit für die Delamination > 60 Minuten wie empfangen 288 ̊C IPC TM-650 2.4.24.1
Mechanische Eigenschaften
Kupferschälkraft nach thermischer Belastung 1.7
(9)
N/mm (Pfund/in) 10s @ 288 ̊C 35 μm Folien IPC TM-650 2.4.8
Flexuralstärke (MD, CMD) 40.7- Ich bin 40.0
5.9, 5.8)
MPa (ksi) 25 ̊C 3 ̊C - ASTM D790
Zugfestigkeit (MD, CMD) 29.0Ich bin 25.5
(4.2, 3.7)
MPa (ksi) 23C/50RH - ASTM D638
Flex Modulus (MD. CMD) 3247, 3261
(471, 473)
MPa (ksi) 25C 3C - ASTM D790
Dimensionelle Stabilität (MD, CMD) - Oh, nein.37-0. Das ist nicht wahr.67 mm/m 4 Stunden bei 105 ̊C - IPC-TM-650 2.4.39a
Körperliche Eigenschaften
Entflammbarkeit V-0 - - C48/23/50 und C168/70 UL 94
Feuchtigkeitsabsorption 0.02 % E1/105+D24/23 - IPC TM-650 2.6.2.1
Dichte 2.17 G/cm3 C-24/23/50 - ASTM D792
Spezifische Wärmekapazität 0.61 J/g ̊K 2 Stunden bei 105 ̊C - ASTM E2716
NASA-Ausgasung 0.02 / 0.00 %   TML/CVCM ASTM E595



PCB-Stapler:
2-schichtige starre PCB
Kupfer_Schicht_1 - 35 μm
Rogers CLTE-XT Kern - 0,762 mm (30 Mil)
Kupfer_Schicht_2 - 35 μm



Die PCB-Konstruktionsdetails für diese Hochleistungs-PCB sind wie folgt:



Die Abmessungen der Platte sind 42,91 mm x 108,31 mm, mit einer Toleranz von +/- 0,15 mm für ein einzelnes Stück. Die Mindestspurenbreite und -abstand beträgt 5 mil und 7 mil. Die Mindestlochgröße beträgt 0,3 mm.,Sicherstellung der Kompatibilität mit einer Vielzahl von Komponenten.



Die Platine enthält keine Blindvias, was den Herstellungsprozess vereinfacht.Die äußeren Schichten haben ein Kupfergewicht von 1 Unze (entspricht 1.4 mils), die eine gute elektrische Leitfähigkeit und Wärmeableitung gewährleisten.



Die Überplattierungsdicke beträgt 20 μm und sorgt für zuverlässige Verbindungen in der gesamten Platine.Die Oberseite ist schwarz gedrucktDie unterste Seidenwand ist in diesem PCB-Design nicht enthalten.



Die oberen und unteren Lötmasken werden in diesem speziellen PCB nicht angewendet. Dies kann jedoch auf der Grundlage spezifischer Anforderungen angepasst werden.Auf jeder Leiterplatte wird eine 100% elektrische Prüfung durchgeführt, um ihre Funktionalität und die Einhaltung der Qualitätsnormen sicherzustellen..



In Bezug auf die PCB-Statistik umfasst dieses PCB insgesamt 21 Komponenten. Es gibt insgesamt 68 Pads, von denen 41 Durchlöcher-Pads und 27 Top Surface Mount Technology (SMT) -Pads sind.Es gibt keine unteren SMT Pads in diesem DesignDie PCB verfügt über 65 Schaltungen, die die Verbindung zwischen verschiedenen Schichten erleichtern.



Der Qualitätsstandard für diese Leiterplatte ist IPC-Klasse 2, die Zuverlässigkeit und Einhaltung der Industriestandards garantiert.ein weit verbreitetes Format in der PCB-HerstellungDie CLTE-XT High-Performance-PCB ist weltweit verfügbar und gewährleistet damit die Zugänglichkeit für Ingenieure und Hersteller in verschiedenen Regionen.



PCB-Material: Mikrowellenverbundwerkstoff aus Keramik/PTFE
Bezeichnung: CLTE-XT
Dielektrische Konstante: 2.94
Anzahl der Schichten: Einseitige Leiterplatten, Doppelseitige Leiterplatten, Mehrschichtliche Leiterplatten, Hybridleiterplatten
Dielektrische Dicke: 5.1mil ((0,130mm), 9.4mil (0,239mm), 20mil (0,508mm), 25mil ((0,635mm), 30mil ((0,762mm), 40mil ((1,016mm), 45mil ((1,143mm), 59mil ((1,499mm), 60mil ((1,524mm)
Kupfergewicht: 1 Unz (35 μm), 2 Unz (70 μm)
PCB-Größe: ≤ 400 mm x 500 mm
Lötmaske: Grün, Schwarz, Blau, Rot, Gelb usw.
Oberflächenveredelung: Immersion Gold, HASL, Immersion Silber, Immersion Zinn, ENEPIG, Bare Kupfer, OSP, reines Gold beschichtet usw.



RF-PCB auf 30mil CLTE-XT-Laminate Schwarze Schweißmaske Immersionsblech 0



Einige typische Anwendungen:

Weiterentwickelte Fahrerassistenzsysteme (ADAS)
Patch-Antennen
Antennen mit Phasen-Array
Leistungsverstärker
Boden- und Flugkommunikations- und Radarsysteme



RF-PCB auf 30mil CLTE-XT-Laminate Schwarze Schweißmaske Immersionsblech 1
