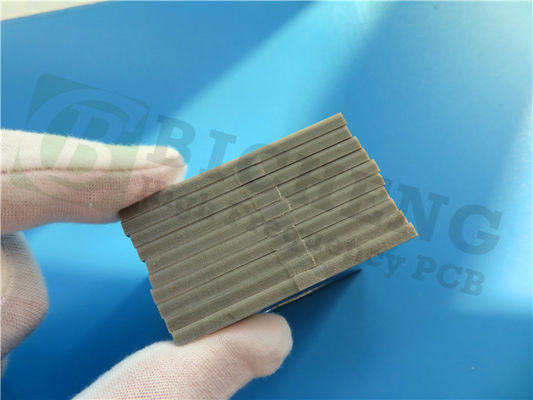

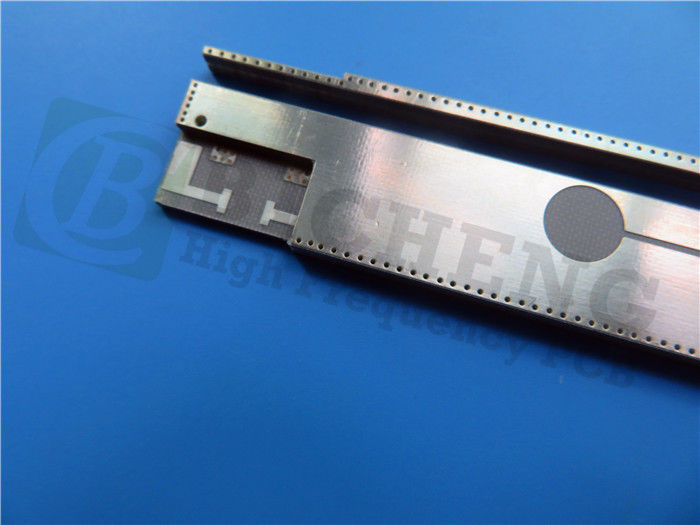

Einführung eines neu ausgelieferten PCBs auf Basis von Rogers TMM 13i Material.TMM13i Substrat ist ein hochmodernes keramisches thermoset Polymer-Verbundwerkstoff, das für eine hohe Durchlöchersicherheit in Streifen- und Mikro-Streifen-Anwendungen entwickelt wurdeDurch die Kombination der Vorteile von Keramik- und PTFE-Substraten bietet TMM13i eine außergewöhnliche Leistung, wobei die einfachen Verfahren zur Verarbeitung von Weichsubstraten beibehalten werden.
Hauptmerkmale:
Das TMM13i PCB verfügt über beeindruckende Funktionen, die eine zuverlässige Signalübertragung und Betriebstabilität gewährleisten:
- Eine isotrope Dielektrikkonstante (Dk) von 12,85 +/- 0,35 sorgt für eine gleichbleibende Signalverbreitung.
- Ein Dissipationsfaktor von 0,0019 bei 10 GHz minimiert Signalverlust für optimale Leistung.
- Der thermische Koeffizient Dk von -70 ppm/°K gewährleistet eine hervorragende thermische Stabilität.
- Koeffizient der thermischen Ausdehnung für einen zuverlässigen Betrieb.
- Zersetzungstemperatur (Td) von 425 °C TGA sorgt für hohe Temperaturbeständigkeit.
- Die Wärmeleitfähigkeit von 0,76 W/mk ermöglicht eine effiziente Wärmeableitung.
- Erhältlich in einem vielseitigen Dickenbereich von 0,0015 bis 0,500 Zoll, mit enger Toleranz von +/- 0,0015".
Vorteile:
Die TMM13i-PCB bietet eine Reihe von Vorteilen, die ihre Zuverlässigkeit und Funktionalität erhöhen:
- Mechanische Eigenschaften widerstehen Kriechen und Kälte, was eine lange Haltbarkeit gewährleistet.
- Widerstandsfähig gegen chemische Prozesse, wodurch Schäden während der Herstellung verringert werden.
- Vermeidet die Notwendigkeit einer Natriumnaphtanatbehandlung vor der elektroless Plattierung.
- Basierend auf einem thermosetten Harz, das eine zuverlässige Drahtbindung ermöglicht.
Eigentum | TMM13i | Ausrichtung | Einheiten | Die Situation | Prüfmethode | |
Dielektrische Konstante,ε Prozess | 12.85 ± 0.35 | Z | 10 GHz | IPC-TM-650 2.5.5.5 | ||
Dielektrische Konstante | 12.2 | - | - | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | |
Dissipationsfaktor (Verfahren) | 0.0019 | Z | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
Wärmeeffizient der Dielektrikkonstante | - 70 | - | ppm/°K | -55°C bis 125°C | IPC-TM-650 2.5.5.5 | |
Widerstand gegen Isolierung | > 2000 | - | Ich weiß nicht. | C/96/60/95 der Kommission | ASTM D257 | |
Volumenwiderstand | - | - | - Ich weiß nicht. | - | ASTM D257 | |
Oberflächenwiderstand | - | - | - Was ist los? | - | ASTM D257 | |
Elektrische Festigkeit (dilektrische Festigkeit) | 213 | Z | V/mil | - | IPC-TM-650-Methode 2.5.6.2 | |
Thermische Eigenschaften | ||||||
Zersetzung in Temperatur (Td) | 425 | 425 | ° CTGA | - | ASTM D3850 | |
Koeffizient der thermischen Ausdehnung - x | 19 | X | ppm/K | 0 bis 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Koeffizient der thermischen Ausdehnung - Y | 19 | Y | ppm/K | 0 bis 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Koeffizient der thermischen Ausdehnung - Z | 20 | Z | ppm/K | 0 bis 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Wärmeleitfähigkeit | - | Z | W/m/K | 80 °C | ASTM C518 | |
Mechanische Eigenschaften | ||||||
Kupferschälkraft nach thermischer Belastung | 4.0 (0,7) | X, Y | Lb/Zoll (N/mm) | Nach dem Löten 1 Unze. EDC | IPC-TM-650-Methode 2.4.8 | |
Flexuralfestigkeit (MD/CMD) | - | X, Y | KPSI | Eine | ASTM D790 | |
Flexuralmodul (MD/CMD) | - | X, Y | MPSI | Eine | ASTM D790 | |
Körperliche Eigenschaften | ||||||
Feuchtigkeitsabsorption (2X2) | 1.27 mm (0,050") | 0.16 | - | % | D/24/23 | ASTM D570 |
3.18 mm (0,125") | 0.13 | |||||
Spezifische Schwerkraft | 3 | - | - | Eine | ASTM D792 | |
Spezifische Wärmekapazität | - | - | J/g/K | Eine | Berechnet | |
Bleifreies Verfahren kompatibel | - Ja, das ist es. | - | - | - | - |
Dieses PCB verwendet ein 2-schichtiges starres PCB-Stackup, das ein einfaches und anpassungsfähiges Design bietet.
1. Copper_layer_1: Mit einer Dicke von 35 μm spielt diese Schicht eine entscheidende Rolle bei der effizienten Signalleitung.Verluste minimieren und Signalintegrität wahren.
2. Rogers TMM10i Kern: Diese Kernschicht hat eine Dicke von 0,381 mm (15 mil) und besteht aus Rogers TMM10i Material.eine optimale Leistung bei Hochfrequenzanwendungen bietetDer TMM10i-Kern trägt zur Signalstabilität bei und minimiert unerwünschte Effekte, die die Funktionalität des PCB behindern könnten.
3. Copper_layer_2: Ähnlich wie Copper_layer_1 hat diese Schicht eine Dicke von 35 μm.Unterstützung einer gleichbleibenden Signalleistung und Sicherstellung einer effektiven Signalübertragung auf der gesamten PCB.
Durch die Kombination dieser Schichten erreicht dieses PCB eine ausgewogene Stack-Up-Konfiguration, die eine effiziente Signalleitung, ausgezeichnete elektrische Eigenschaften,und zuverlässige Leistung für eine Vielzahl von Hochfrequenzanwendungen.
PCB-Material: | Keramische, Kohlenwasserstoffhaltige, thermosettige Polymerverbundstoffe |
Bezeichnung: | TMM13i |
Dielektrische Konstante: | 12.85 |
Anzahl der Schichten: | Doppelschicht, Mehrschicht, Hybrid-PCB |
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
PCB-Dicke: | 15mil (0,381mm), 20mil (0,508mm), 25mil (0,635mm), 30mil(0,762mm), 50mil (1,27mm), 60mil (1,524mm), 75mil(1,905mm), 100mil (2,54mm), 125mil (3,175mm), 150mil (3,81mm), 200mil (5,08mm), 250mil (6.35 mm), 275mil (6,985mm), 300mil (7,62mm), 500mil (12,7mm) |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, OSP, Eintauchenzinn, Eintauchensilber, Goldplattiert usw. |
PCB-Spezifikationen:
- Abmessungen der Platten: 90 mm x 65 mm = 1 PCS, +/- 0,15 mm
- Mindestspuren: 7/7 mil für komplizierte Schaltkreisentwürfe.
- Mindestlochgröße: 0,5 mm für die Anbringung vielseitiger Bauteile.
- Keine Blind-Vias für eine vereinfachte Fertigung und strukturelle Integrität.
- Endplattendicke: 0,5 mm für Langlebigkeit und Kompaktheit.
- Fertiges Cu-Gewicht: 1 oz (1,4 ml) Außenschichten für eine hervorragende Leitfähigkeit.
- Durch Plattierungstärke: 20 μm für zuverlässige elektrische Verbindungen.
- Oberflächenveredelung: Immersion Gold für verbesserte Leitfähigkeit und Schutz vor Oxidation.
- Ober- und Unterseidenschirm: Nein für eine saubere und ungehinderte PCB-Oberfläche.
- Oberste Maske: Grün für zusätzlichen Schutz.
- Unterste Lötmaske: Nein für eine saubere und ungehinderte PCB-Oberfläche.
- 100% Elektrische Prüfung vor dem Versand zur Qualitätssicherung.
PCB-Statistiken:
- Komponenten: 17
- Insgesamt 47 Pads.
- Durchlöcher: 31
- Oberste SMT Pads: 16
- Unterste SMT-Pads: 0
- Vias: 10
- Netze: 3
Kunstwerke und Qualität:
Diese Leiterplatte ist mit Gerber RS-274-X-Artwork ausgestattet und entspricht dem IPC-Klasse-2-Qualitätsstandard.
Typische Anwendungen:
Die TMM13i-PCB ist für eine Vielzahl von Anwendungen geeignet, darunter:
- HF- und Mikrowellenkreisläufe
- Leistungsverstärker und -kombinatoren
- Filter und Kupplungen
- Satellitenkommunikationssysteme
- Antennen für das Global Positioning System (GPS)
- Patch Antennen
- Dielektrische Polarisatoren und Linsen
- Chip-Tester
Entdecken Sie die Zuverlässigkeit und Effizienz der TMM13i Isotropic Thermoset Mikrowellenplatte, die Ihnen eine ganze Reihe neuer Möglichkeiten für Ihre elektronischen Projekte eröffnet.
