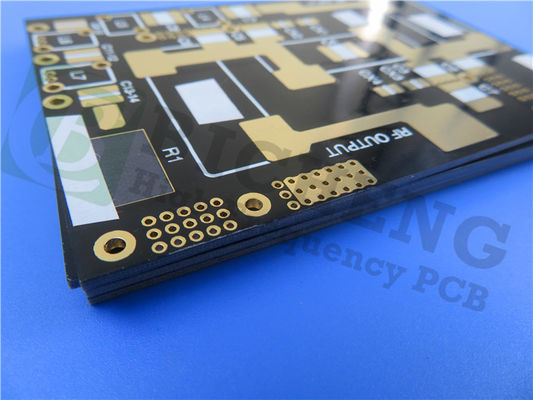

TMM6 25mil Mikrowellen-PCBs

TMM6 25mil Microwave PCB Custom PCB Board Immersion Silver
TMM6 25mil Microwave PCB Custom PCB Board Immersion Silver TMM6 25mil Microwave PCB Custom PCB Board Immersion Silver

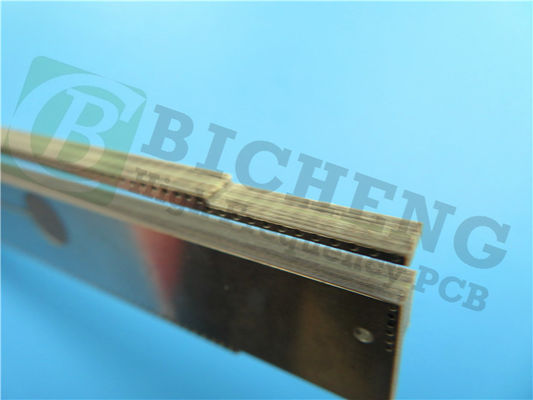

Großes Bild :  TMM6 25mil Mikrowellen-PCBs

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: USD9.99-99.99/PCS
Verpackung Informationen: Staubsack+Karton
Lieferzeit: 8-9 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000 Stück pro Monat
Ausführliche Produkt-Beschreibung
Material: TMM6 PCB-Größe: 56.04 mm x 53,18 mm = 1 PCS, +/- 0,15 mm
Kupfergewicht: 1 oz (1,4 ml) äußere Schichten Oberflächenbearbeitung: Immersionssilber
Anzahl der Schichten: 2-layer PCB-Dicke: 25 Mil
Markieren:

25 ml Mikrowellen-PCB

,

Immersion Silber Mikrowellen-PCB

,

Maßgeschneiderte PCB-Boards Mikrowellen-PCB

Wir präsentieren ein neu geliefertes PCB auf Basis von TMM6-Material.ist ein hochmodernes keramisches thermoset-Polymer-Verbundwerkstoff, das für die Anwendungen mit hochplattiertem durchlöchigem Streifen- und Mikro-Streifen-Linienbau entwickelt wurdeTMM6 bietet die Vorteile sowohl von keramischen als auch von traditionellen PTFE-Mikrowellen-Schaltkreislauflaminaten und beseitigt die Notwendigkeit spezialisierter Produktionstechniken, die typischerweise mit diesen Materialien verbunden sind.mit einer einzigartigen dielektrischen Konstante (Dk) im Vergleich zu anderen Materialien der Produktfamilie, TMM6 setzt einen neuen Standard in der Mikrowellen-PCB-Technologie.



Hauptmerkmale:

- Die dielektrische Konstante (Dk) von 6,0 +/- 0,08 bei 10 GHz sorgt für eine präzise Signalverbreitung.
- Ein Dissipationsfaktor von 0,0023 bei 10 GHz minimiert Signalverlust für optimale Leistung.
- Der thermische Koeffizient Dk von -11 ppm/°K gewährleistet eine außergewöhnliche thermische Stabilität.
- Koeffizient der thermischen Ausdehnung für einen zuverlässigen Betrieb.
- Zersetzungstemperatur (Td) von 425 °C TGA sorgt für eine hohe Temperaturbeständigkeit.
- Die Wärmeleitfähigkeit von 0,72 W/mk ermöglicht eine effiziente Wärmeableitung.
- Erhältlich in einer Dicke von 0,0015 bis 0,500 Zoll, bietet Vielseitigkeit im Design.



Vorteile:

Die TMM6-PCB bietet eine Reihe von Vorteilen, die ihre Zuverlässigkeit und Funktionalität erhöhen:
- Mechanische Eigenschaften widerstehen Kriechen und Kälte, was eine lange Haltbarkeit gewährleistet.
- Widerstandsfähig gegen chemische Prozesse, wodurch Schäden während der Herstellung verringert werden.
- Basierend auf einem thermosetten Harz, das eine zuverlässige Drahtbindung ermöglicht.
- Kompatibel mit allen gängigen PCB-Verfahren, wodurch es vielseitig und einfach zu bedienen ist.



Eigentum TMM6 Ausrichtung Einheiten Die Situation Prüfmethode
Dielektrische Konstante,ε Prozess 6.0±0.08 Z   10 GHz IPC-TM-650 2.5.5.5
Dielektrische Konstante 6.3 - - 8 GHz bis 40 GHz Differentielle Phasenlänge Methode
Dissipationsfaktor (Verfahren) 0.0023 Z - 10 GHz IPC-TM-650 2.5.5.5
Wärmeeffizient der Dielektrikkonstante - 11 - ppm/°K -55°C bis 125°C IPC-TM-650 2.5.5.5
Widerstand gegen Isolierung > 2000 - Ich weiß nicht. C/96/60/95 der Kommission ASTM D257
Volumenwiderstand 2 mal 10^8 - - Ich weiß nicht. - ASTM D257
Oberflächenwiderstand 1 mal 10^9 - - Was ist los? - ASTM D257
Elektrische Festigkeit (dilektrische Festigkeit) 362 Z V/mil - IPC-TM-650-Methode 2.5.6.2
Thermische Eigenschaften
Zersetzung in Temperatur (Td) 425 425 ° CTGA - ASTM D3850
Koeffizient der thermischen Ausdehnung - x 18 X ppm/K 0 bis 140 °C ASTM E 831 IPC-TM-650, 2.4.41
Koeffizient der thermischen Ausdehnung - Y 18 Y ppm/K 0 bis 140 °C ASTM E 831 IPC-TM-650, 2.4.41
Koeffizient der thermischen Ausdehnung - Z 26 Z ppm/K 0 bis 140 °C ASTM E 831 IPC-TM-650, 2.4.41
Wärmeleitfähigkeit 0.72 Z W/m/K 80 °C ASTM C518
Mechanische Eigenschaften
Kupferschälkraft nach thermischer Belastung 5.7 (1.0) X, Y Lb/Zoll (N/mm) Nach dem Löten 1 Unze. EDC IPC-TM-650-Methode 2.4.8
Flexuralfestigkeit (MD/CMD) 15.02 X, Y KPSI Eine ASTM D790
Flexuralmodul (MD/CMD) 1.75 X, Y MPSI Eine ASTM D790
Körperliche Eigenschaften
Feuchtigkeitsabsorption (2X2) 1.27 mm (0,050") 0.06 - % D/24/23 ASTM D570
3.18 mm (0,125") 0.2
Spezifische Schwerkraft 2.37 - - Eine ASTM D792
Spezifische Wärmekapazität 0.78 - J/g/K Eine Berechnet
Bleifreies Verfahren kompatibel - Ja, das ist es. - - - -



PCB-Stapelung und Bauteil:

Diese Leiterplatte verfügt über eine 2-schichtige starre Leiterplatte, die Einfachheit und Vielseitigkeit bietet.
- Kupfer_Schicht_1: 35 μm für eine effiziente Signalleitung.
- Rogers TMM6 Kern: 0,635 mm für optimale elektrische Eigenschaften.
- Copper_layer_2: 35 μm für eine gleichbleibende Signalleistung.



Mit einer Plattengröße von 56,04 mm x 53,18 mm wird jede Leiterplatte mit einer engen Toleranz von +/- 0,15 mm hergestellt, um einheitliche Abmessungen sicherzustellen.Die minimale Spuren-/Raumkapazität von 4/4 mils ermöglicht komplizierte Schaltkreisentwürfe und effiziente RoutingDie minimale Bohrgröße von 0,3 mm bietet eine Vielseitigkeit für die Platzierung von Komponenten.



Die Fertigplatte mit einer Dicke von 0,7 mm schafft ein Gleichgewicht zwischen Langlebigkeit und Kompaktheit.Gewährleistung einer hervorragenden Leitfähigkeit und SignalintegritätMit einer Überzugstärke von 20 μm werden überall auf der Leiterplatte zuverlässige elektrische Verbindungen hergestellt.Die Oberflächenveredelung mit Eintaußsilber erhöht die Leitfähigkeit und schützt vor OxidationObwohl es keine oberen oder unteren Seidenblätter oder Lötmasken gibt, ermöglicht dies eine saubere und ungehinderte PCB-Oberfläche.



Um die höchste Qualität zu gewährleisten, wird jede Leiterplatte vor dem Versand einem 100%igen elektrischen Test unterzogen, um zu gewährleisten, dass sie strengen Leistungsstandards entspricht.Die TMM6 Thermoset Mikrowellen-PCB ist bereit, Ihre elektronischen Entwürfe mit Zuverlässigkeit zu unterstützen, Präzision und effiziente Signalübertragung.



PCB-Material: Keramische, Kohlenwasserstoffhaltige, thermosettige Polymerverbundstoffe
Bezeichnung: TMM6
Dielektrische Konstante: 6
Anzahl der Schichten: Doppelschicht, Mehrschicht, Hybrid-PCB
Kupfergewicht: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
mit einer Dicke von mehr als 10 mm 15mil (0,381mm), 20mil (0,508mm), 25mil (0,635mm), 30mil(0,762mm), 50mil (1,27mm), 60mil (1,524mm), 75mil(1,905mm), 100mil (2,54mm), 125mil (3,175mm), 150mil (3,81mm), 200mil (5,08mm), 250mil (6.35 mm), 275mil (6,985mm), 300mil (7,62mm), 500mil (12,7mm)
PCB-Größe: ≤ 400 mm x 500 mm
Lötmaske: Grün, Schwarz, Blau, Gelb, Rot usw.
Oberflächenveredelung: Bares Kupfer, HASL, ENIG, OSP, Immersionszinn, Immersionssilber, reines Gold etc.



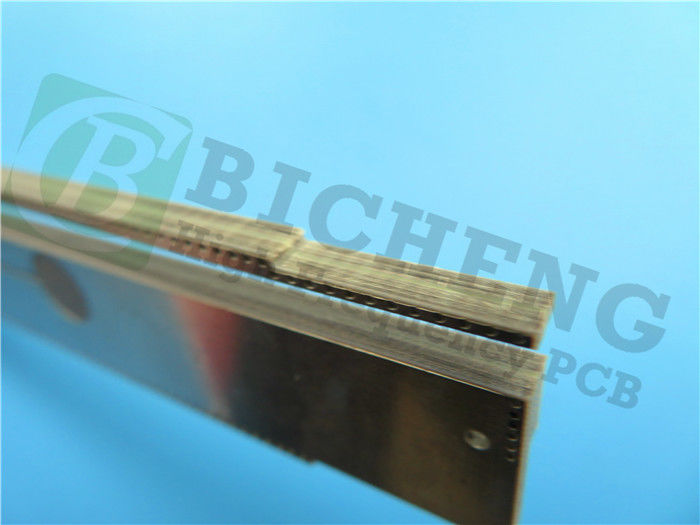

TMM6 25mil Mikrowellen-PCBs 0



PCB-Statistiken:

- Komponenten: 16
- Insgesamt 33 Pads.
- Durchlöcher: 23
- Spitzen-SMT-Pads: 10
- Unterste SMT-Pads: 0
- Vias: 15
- Netze: 3



Kunstwerke und Qualität:

Diese Leiterplatte wird mit Gerber RS-274-X-Aufmachung geliefert, die dem IPC-Klasse-2-Qualitätsstandard entspricht.



Typische Anwendungen:

Die TMM6-PCB ist für eine Vielzahl von Anwendungen geeignet, darunter:


- HF- und Mikrowellenkreisläufe
- Leistungsverstärker und -kombinatoren
- Filter und Kupplungen
- Satellitenkommunikationssysteme
- Antennen für das Global Positioning System (GPS)
- Patch Antennen
- Dielektrische Polarisatoren und Linsen
- Chip-Tester



Erleben Sie die Zuverlässigkeit und Leistung von TMM6 Thermoset Mikrowellen-PCBs und erschließen Sie ein neues Reich an Möglichkeiten für Ihre elektronischen Designs.
