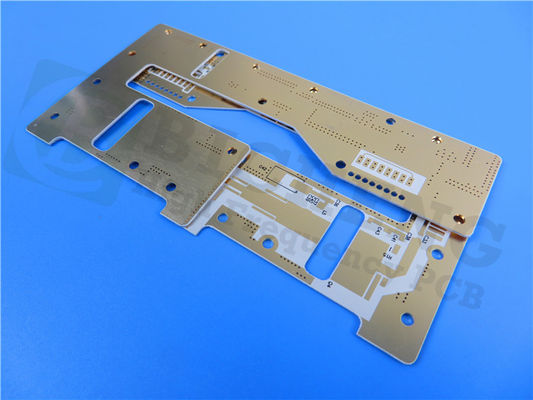

0.6mm RT Duroid 6035HTC 20mil 2-Schicht High Frequency PCB Immersion Gold

Das High-Frequency-PCB basiert auf RT/Duroid 6035HTC, das mit keramisch gefüllten PTFE-Verbundwerkstoffen hergestellt wurde.Dies macht es zur idealen Wahl für anspruchsvolle Hochleistungsanwendungen.Verabschieden Sie sich von den thermischen Problemen und begrüßen Sie eine neue Ära der Effizienz und Präzision.

Hauptmerkmale:

Die RT/Duroid 6035HTC Hochfrequenz-PCB verfügt über beeindruckende elektrische Eigenschaften, die eine präzise Signalverbreitung und Langlebigkeit gewährleisten.Sie liefert eine genaue und zuverlässige Signalübertragung.Der geringe Ablösungsfaktor von 0,0013 bei 10 GHz/23°C minimiert den Signalverlust und garantiert eine optimale Leistung.Der thermische Koeffizient der dielektrischen Konstante von -66 ppm/°C gewährleistet eine außergewöhnliche thermische StabilitätAußerdem sorgt die Feuchtigkeitsabsorptionsrate von nur 0,06% für langfristige Haltbarkeit und Zuverlässigkeit.

Überlegene Wärmeleitfähigkeit:

Eine der herausragenden Eigenschaften der RT/Duroid 6035HTC Hochfrequenz-PCB ist ihre überlegene Wärmeleitfähigkeit.Dieses PCB ermöglicht eine effiziente Wärmeableitung, die Überhitzung verhindert und eine zuverlässige Leistung auch unter hohen Leistungsbedingungen gewährleistet.es verbessert die Gesamtleistung und Langlebigkeit von Hochleistungsanwendungen, so dass es eine ausgezeichnete Wahl für anspruchsvolle Umgebungen ist.

Unübertroffene Leistung:

Die RT/Duroid 6035HTC Hochfrequenz-PCB liefert in verschiedenen Aspekten eine unübertroffene Leistung.Gewährleistung einer nahtlosen Signalübertragung mit minimalen StörungenMit geringeren Einsatzverlusten garantiert es eine verbesserte Signalintegrität, wobei die Integrität der übertragenen Signale erhalten bleibt.eine zuverlässige Bedienung ermöglichen und das Risiko einer Verschlechterung des Signals aufgrund von Temperaturschwankungen verringern.

PCB-Stapelung und Bauteil:

Diese Leiterplatte verfügt über eine 2-schichtige starre Leiterplattenkonstruktion. Die Kupfer_Schicht_1, mit einer Dicke von 35 μm, ermöglicht eine effiziente Signalleitung.gewährleistet optimale elektrische Eigenschaften für eine überlegene LeistungSchließlich sorgt die Kupfer_Schicht_2, ebenfalls 35 μm dick, für eine gleichbleibende Signalleistung auf der gesamten Leiterplatte.

Spezifikationen:

- Abmessungen der Platten: 72,66 mm x 83,2 mm, was für Kompaktheit und Flexibilität sorgt.
- Mindestspuren: 5/6 mil für komplizierte Schaltungen.
- Mindestlochgröße: 0,4 mm für eine präzise Platzierung der Bauteile.
- Endplattendicke: 0,6 mm, was eine Balance zwischen Langlebigkeit und Kompaktheit schafft.
- Fertiges Cu-Gewicht: 1 oz (1,4 ml) Außenschichten, die eine zuverlässige Signalleitung gewährleisten.
- Durch Plattierungstärke: 20 μm für eine effiziente Verbindung.
- Oberflächenveredelung: Immersion Gold, hervorragende Leitfähigkeit und Korrosionsbeständigkeit.
- Oberste Seidenfläche: Weiß, erleichtert die eindeutige Identifizierung der Bauteile.
Nein, für ein sauberes und minimalistisches Aussehen.
- Top-Lötmaske: Grün, gewährleistet eine effektive Lötung und Schutz.
Nein, es bietet Flexibilität für die Anpassung.
- 100% Elektrische Prüfung vor dem Versand, um die Qualität zu gewährleisten.

Zusätzliche Informationen:

- Komponenten: 24, die für verschiedene Anwendungen vielseitig sind.
- Gesamtzahl der Pads: 74, mit ausreichenden Verbindungsmöglichkeiten.
- Durchlöcher: 45, die eine sichere und stabile Montage der Komponenten ermöglichen.
- Top SMT Pads: 29, was eine effiziente Integration der Oberflächenmontage-Technologie ermöglicht.
- Unterste SMT-Pads: 0, die Flexibilität für verschiedene Montagekonfigurationen bieten.
- Strecken: 45, um eine effiziente Signalvermittlung und -verbindung zu gewährleisten.
- Netze: 3, vereinfacht Schaltkreisgestaltung und -optimierung.

Normen und Verfügbarkeit:

- Artwork geliefert: Gerber RS-274-X, um Kompatibilität und Benutzerfreundlichkeit zu gewährleisten.
- Akzeptierte Norm: IPC-Klasse 2, die eine hochwertige Herstellung garantiert.
- Verfügbarkeit: Weltweit, so dass Kunden weltweit zugänglich sind.

Anwendungen:

Die RT/Duroid 6035HTC Hochfrequenz-PCB findet ihren Nutzen in einer Vielzahl von Anwendungen, darunter:


- Hochleistungsfrequenz- und Mikrowellenverstärker, die eine zuverlässige und effiziente Signalverstärkung gewährleisten.
- Leistungsverstärker, Koppler, Filter, Kombinatoren und Leistungsabteilungen, die eine nahtlose Integration in verschiedene Systeme ermöglichen.

Heben Sie Ihre Hochleistungs-HF- und Mikrowellenanwendungen mit dem RT/Duroid 6035HTC High Frequency PCB auf neue Höhen.und unvergleichliche Zuverlässigkeit, die alle Erwartungen übertrifft.Handeln Sie heute, um ein außergewöhnliches Reich der Möglichkeiten zu erschließen.
