Doppelseitiges RO3010 PCB 25mil Hochleistungs-Schaltkreis Weißes Seidenbildschirm

Double Sided RO3010 PCB 25mil High Performance Circuit White Silkscreen

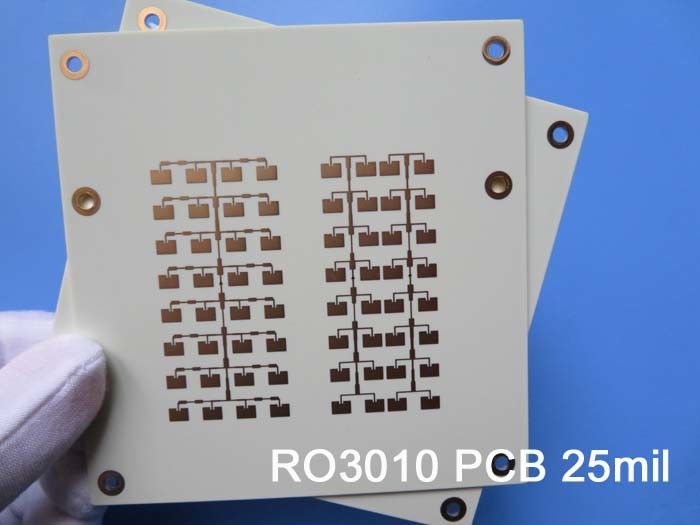

Double Sided RO3010 PCB 25mil High Performance Circuit White Silkscreen Double Sided RO3010 PCB 25mil High Performance Circuit White Silkscreen

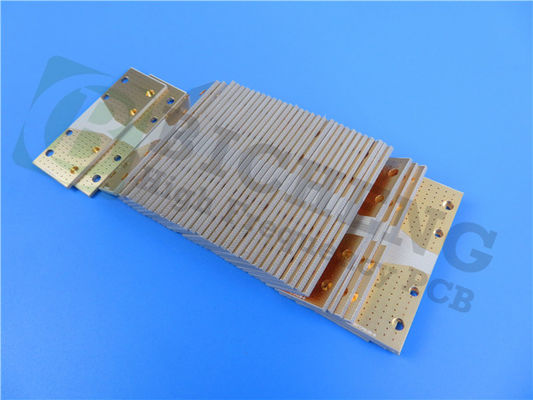

Großes Bild :  Doppelseitiges RO3010 PCB 25mil Hochleistungs-Schaltkreis Weißes Seidenbildschirm

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: USD9.99-99.99/PCS
Verpackung Informationen: Staubsack+Karton
Lieferzeit: 8-9 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000 Stück pro Monat
Ausführliche Produkt-Beschreibung
Material: RO3010 PCB-Größe: 90 mm x 45 mm = 1 PCS
Kupfergewicht: 1 oz (1,4 ml) äußere Schichten Oberflächenbearbeitung: Immersionsgold
Anzahl der Schichten: 2-layer PCB-Dicke: 0,8 Millimeter
Markieren:

25mil RO3010 PCB

,

Weißes Seidenschirm-PCB RO3010

,

Hochleistungs-PCB RO3010

Diese keramisch gefüllten PTFE-Verbundwerkstoffe bieten eine höhere dielektrische Konstante mit ausgezeichneter Stabilität.Ideal für eine Vielzahl von Anwendungen in verschiedenen FrequenzenMit einer außergewöhnlichen mechanischen und elektrischen Stabilität vereinfacht diese wettbewerbsfähige Leiterplatte das Design von Breitbandkomponenten und unterstützt die Miniaturisierung von Schaltkreisen.



Hauptmerkmale:

Dielektrische Konstante von 10,2+/- 0,30 bei 10 GHz/23°C
Dissipationsfaktor von 0,0022 bei 10 GHz/23°C
Niedriger thermischer Expansionskoeffizient (-55 bis 288 °C): Achse X 13 ppm/°C, Achse Y 11 ppm/°C, Achse Z 16 ppm/°C
Td> 500°C
Wärmeleitung von 0,95 W/mK
Feuchtigkeitsabsorption von 0,05%
-40 °C bis +85 °C



RO3010 Typischer Wert
Eigentum RO3010 Ausrichtung Einheiten Die Situation Prüfmethode
Dielektrische Konstante,ε Prozess 10.2 ± 0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie
Dielektrische Konstante 11.2 Z   8 GHz bis 40 GHz Differentielle Phasenlänge Methode
Verwüstungsfaktor,tanδ 0.0022 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Thermischer Koeffizient ε - 395 Z ppm/°C 10 GHz bis 150°C IPC-TM-650 2.5.5.5
Dimensionelle Stabilität 0.35
0.31
X
Y
mm/m - Das ist nicht wahr. IPC-TM-650 2.2.4
Volumenwiderstand 105   MΩ.cm - Das ist nicht wahr. IPC 2.5.17.1
Oberflächenwiderstand 105   - Das ist nicht wahr. IPC 2.5.17.1
Zugmodul 1902
1934
X
Y
MPa 23°C ASTM D 638
Feuchtigkeitsabsorption 0.05   % D48/50 IPC-TM-650 2.6.2.1
Spezifische Wärme 0.8   j/g/k   Berechnet
Wärmeleitfähigkeit 0.95   W/M/K 50°C ASTM D 5470
Koeffizient der thermischen Ausdehnung
(-55 bis 288°C)
13
11
16
X
Y
Z
ppm/°C 23°C/50% Höchstemperatur IPC-TM-650 2.4.4.1
Td 500   °C TGA   ASTM D 3850
Dichte 2.8   gm/cm3 23°C ASTM D 792
Stärke der Kupferschalen 9.4   Ich bin hier. 1 Unze, EDC nach dem Schwimmen IPC-TM 2.4.8
Entflammbarkeit V-0       UL 94
Bleifreies Verfahren kompatibel - Ja, das ist es.



Vorteile:

Abmessungsstabilität mit dem expandierenden Koeffizienten von Kupfer:
Gewährleistet eine zuverlässige Leistung und minimiert Probleme im Zusammenhang mit thermischer Expansion
Ideal für Anwendungen, bei denen die Stabilität kritisch ist
Wirtschaftliche Laminatpreise für den Volumenherstellungsprozess:
Kostenwirksame Lösung für die Großproduktion
für die Verwendung mit mehrschichtigen Platten:
Ermöglicht die Erstellung komplexer Schaltungen und erleichtert die Integration mehrerer Funktionen.



Die erste Kupferschicht, Copper_layer_1, hat eine Dicke von 35 μm.Es liefert die notwendige Leitfähigkeit für die Signalübertragung und StromverteilungDer Kern des PCB besteht aus Rogers RO3010 Substrat, das eine Dicke von 25 mil (0,635 mm) aufweist.mit einer höheren dielektrischen Konstante und einer hervorragenden StabilitätSchließlich hat die zweite Kupferschicht Copper_layer_2 ebenfalls eine Dicke von 35 μm und vervollständigt so das Stapeln.



Bei den PCB-Konstruktionsdetails sind die Plattenmaße 90 mm x 45 mm, was eine kompakte und dennoch vielseitige Größe für verschiedene Anwendungen bietet.eine präzise Routing der Signale und eine effiziente Nutzung des Bordplatzes ermöglichenDie Mindestöffnung beträgt 0,4 mm und ermöglicht die Montage von Bauteilen mit unterschiedlichen Bleigrößen.



Diese PCB enthält keine Blindvias, wodurch der Herstellungsprozess vereinfacht und die Kosten gesenkt werden.Die äußeren Schichten haben ein Kupfergewicht von 1 Unze (1.4 mils), was eine ausreichende Leitfähigkeit für die Signalübertragung und Stromverteilung gewährleistet.

Die Oberflächenbeschichtung dieser Leiterplatte besteht aus Eintauchgold, das eine hervorragende Korrosionsbeständigkeit und Schweißfähigkeit bietet und eine robuste Leistung in verschiedenen Umgebungen gewährleistet.Die Oberseite ist in weiß dargestellt, die eine klare und lesbare Komponentenkennzeichnung für die einfache Montage und Identifizierung bietet.Vereinfachung des Herstellungsprozesses und Senkung der Kosten.



Doppelseitiges RO3010 PCB 25mil Hochleistungs-Schaltkreis Weißes Seidenbildschirm 0



Vor dem Versand wird jedes PCB zu 100% elektrisch geprüft, um seine Funktionalität und Leistung zu gewährleisten.Dieses umfassende Prüfverfahren gewährleistet, dass die PCB die erforderlichen Spezifikationen und Funktionen erfüllt, wie sie vorgesehen sind.



In Bezug auf die PCB-Statistik besteht diese PCB aus 25 Komponenten, die die Erstellung komplexer elektronischer Schaltungen ermöglichen.mit einer Breite von mehr als 20 mm,Unter diesen Pads sind 62 Thru-Hole-Komponenten gewidmet, während 34 für die Oberflächen-Mount-Technologie (SMT) -Komponenten auf der oberen Seite des Boards konzipiert sind.Es gibt keine SMT Pads auf der unteren Seite der PCBDieses PCB umfasst 71 Durchgängen, die Verbindungen zwischen verschiedenen Schichten ermöglichen und den Fluss von Signalen und Strom erleichtern.mit einer Breite von mehr als 20 mm,.



Das für diese Leiterplatte verwendete Bildformat ist Gerber RS-274-X, ein in der Industrie weithin anerkannter Standard für die Leiterplattenherstellung.Es gewährleistet die Kompatibilität mit verschiedenen Herstellungsprozessen und ermöglicht eine genaue Wiedergabe des Designs.



Dieses PCB entspricht der Norm IPC-Klasse 2, die spezifische Qualitäts- und Leistungskriterien für PCBs für allgemeine elektronische Produkte festlegt.Diese Einhaltung einer anerkannten Branchennorm stellt sicher, dass die PCB die erforderlichen Ebenen der Zuverlässigkeit und Leistung erfüllen.

Die Verfügbarkeit dieses PCB ist nicht auf eine bestimmte Region oder einen bestimmten Markt beschränkt, sondern weltweit zugänglich, so dass Kunden aus verschiedenen Ländern von seinen Funktionen und Anwendungen profitieren können.



Doppelseitiges RO3010 PCB 25mil Hochleistungs-Schaltkreis Weißes Seidenbildschirm 1



Einige typische Anwendungen:

Anwendungen für Radaranlagen im Automobilbereich
Satellitenantennen zur globalen Positionierung
Mobilfunktelekommunikationssysteme: Leistungsverstärker und Antennen
Antennen für drahtlose Kommunikation
Satelliten für die direkte Übertragung
Datenverbindung auf Kabelsystemen
Fernzählerleser
Kraft-Backplaner



Erleben Sie die außergewöhnliche Stabilität und Leistung unserer weltweit erhältlichen Leiterplatten aus fortschrittlichen Rogers RO3010 Schaltkreismaterialien.von Automobilradaren bis hin zu Power-BackplanenNutzen Sie seine Dimensionsstabilität, Wirtschaftlichkeit und Eignung für mehrschichtige Plattenkonstruktionen in Ihrem nächsten Projekt.
