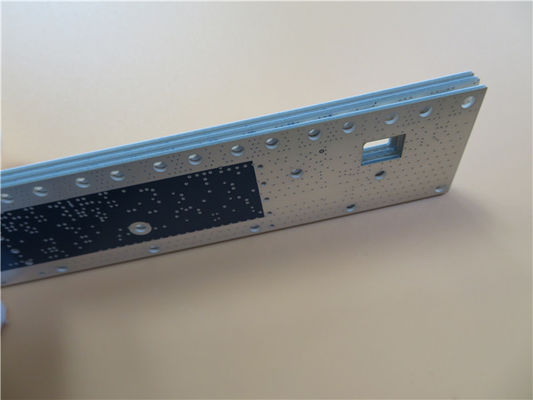

Wir präsentieren unsere Hybrid-PCB, eine revolutionäre Leiterplatte, die verschiedene Materialien kombiniert, um beispiellose Leistung und Flexibilität zu erlangen.Durch die Integration verschiedener Substratmaterialien in eine einzige PlatteDie Hybrid-PCB ermöglicht es Ihnen, die einzigartigen Eigenschaften jedes Materials zu nutzen und die Grenzen Ihrer Anwendungen zu erweitern.Lassen Sie uns in die bemerkenswerten Eigenschaften und Spezifikationen eintauchen, die diese Hybrid-PCB zur idealen Wahl für Ihr nächstes Projekt machen..
Leistungsstarke Funktionen für optimale Leistung:
Diese Hybrid-PCB ist in zwei Varianten erhältlich: der RO4003C und der RO4350B, beide entwickelt, um außergewöhnliche Ergebnisse in einer Vielzahl anspruchsvoller Anwendungen zu liefern.Hier ist ein genauer Blick auf die bemerkenswerten Eigenschaften jeder Variante:
RO4003C:
- Dielektrische Konstante Dk von 3,38 +/-.05
- Dissipationsfaktor von 0,0027 bei 10 GHz
- thermischer Dk-Koeffizient von 40 ppm/°K
- Koeffizient der thermischen Ausdehnung im Vergleich zum Kupfer: x y z - 11 ppm/K, 14 ppm/K, 46 ppm/K
- Zersetzungstemperatur (Td) von 425 °C TGA
- Wärmeleitfähigkeit von 0,71 W/mk
- Tg > 280°C TMA
| Eigentum |
RO4003C |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.38 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
3.55 |
Z |
|
8 bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verlustfaktor |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
+40 |
Z |
ppm/°C |
- 50°Cbis 150°C |
IPC-TM-650 2.5.5.5 |
| Volumenwiderstand |
1.7 x 1010 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstand |
4.2 x 109 |
|
MΩ |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Elektrische Stärke |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Zugmodul |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Zugfestigkeit |
139(20.2)
100(14.5) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Flexuralstärke |
276
(40) |
|
MPa
(KPSI) |
|
IPC-TM-650 2.4.4 |
| Dimensionelle Stabilität |
< 03 |
X, Y |
mm/m
(mil/Zoll) |
nach etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung |
11
14
46 |
X
Y
Z |
ppm/°C |
- 55°Cbis 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°CTMA |
Eine |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°CTGA |
|
ASTM D 3850 |
| Wärmeleitfähigkeit |
0.71 |
|
W/M/oK |
80°C |
ASTM C518 |
| Feuchtigkeitsabsorption |
0.06 |
|
% |
48 Stunden Eintauchen 0,060"
Probe Temperatur 50°C |
ASTM D 570 |
| Dichte |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
1.05
(6.0) |
|
N/mm
(PL) |
Nach dem Löten schwimmen 1 oz.
EDC-Folien |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
N/A |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
RO4350B:
- Dielektrische Konstante Dk von 3,48 +/-.05
- Dissipationsfaktor von 0,0037 bei 10 GHz
- thermischer Dk-Koeffizient von 50 ppm/°K
- Koeffizient der thermischen Ausdehnung im Vergleich zum Kupfer: x y z - 10 ppm/K, 12 ppm/K, 32 ppm/K
- Zersetzungstemperatur (Td) von 390 °C TGA
- Wärmeleitfähigkeit von 0,69 W/mk
- Tg > 280°C TMA
| RO4350B Typischer Wert |
| Eigentum |
RO4350B |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.48 ± 0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
3.66 |
Z |
|
8 bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verlustfaktor |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
+50 |
Z |
ppm/°C |
-50°C bis 150°C |
IPC-TM-650 2.5.5.5 |
| Volumenwiderstand |
1.2 x 1010 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstand |
5.7 x 109 |
|
MΩ |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Elektrische Stärke |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Zugmodul |
16,767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Zugfestigkeit |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Flexuralstärke |
255
(37) |
|
MPa
(KPSI) |
|
IPC-TM-650 2.4.4 |
| Dimensionelle Stabilität |
< 05 |
X, Y |
mm/m
(mil/Zoll) |
nach Ätzen+E2/150°C |
IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C bis 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
Eine |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Wärmeleitfähigkeit |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Feuchtigkeitsabsorption |
0.06 |
|
% |
48 Stunden Eintauchen 0,060"
Probe Temperatur 50°C |
ASTM D 570 |
| Dichte |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
0.88
(5.0) |
|
N/mm
(PL) |
Nach dem Löten schwimmen 1 oz.
EDC-Folien |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
(3) V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|

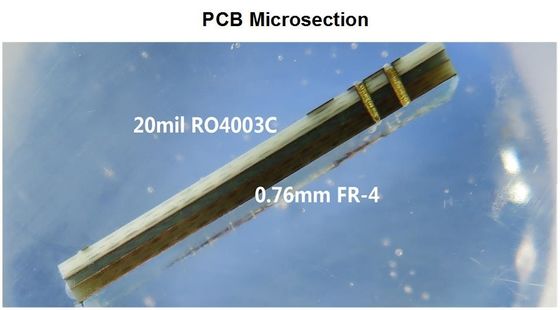

Optimierte PCB-Stapelung:

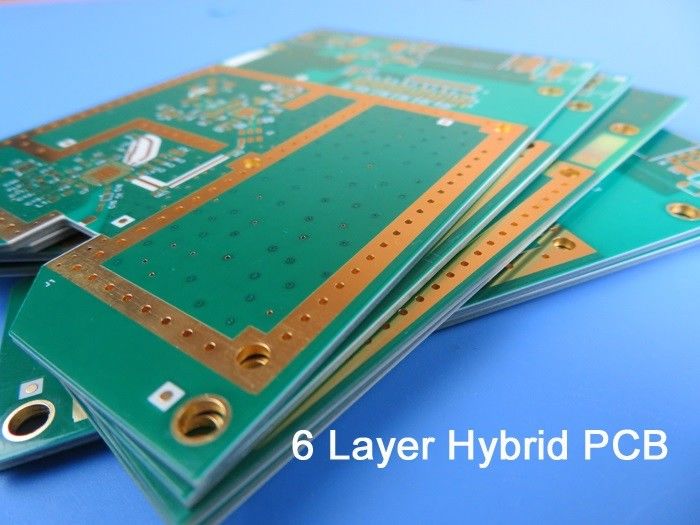

Diese Hybrid-PCB verfügt über eine 6-schichtige starre Konstruktion, sorgfältig entwickelt, um Leistung und Zuverlässigkeit zu maximieren.und RO4450F PräpregschichtenDiese sorgfältig ausgearbeitete Kombination gewährleistet eine effiziente Signalübertragung und ein hervorragendes thermisches Management auch unter anspruchsvollen Bedingungen.
Genaue Konstruktionsdetails:
Hier sind die wichtigsten Konstruktionsdetails, die unsere Platte auszeichnen:
- Abmessungen der Platten: 32 mm x 42 mm, so daß sie für verschiedene Anwendungen geeignet sind
- Minimaler Spurenbereich: 6/6 Millimeter, so daß komplizierte Schaltkreisentwürfe möglich sind
- Mindestlochgröße: 0,4 mm, die nahtlose Integration der Komponenten erleichtert
- Endplattendicke: 1,6 mm, die ein Gleichgewicht zwischen Kompaktheit und Langlebigkeit herstellt
- Fertiges Cu-Gewicht: 1 oz (1,4 ml) Außenschichten, die eine optimale Leitfähigkeit gewährleisten
- Durch Plattierungstärke: 20 μm, die zuverlässige elektrische Verbindungen garantiert
- Oberflächenveredelung: Immersion Gold, überlegene Korrosionsbeständigkeit und Schweißfähigkeit
Nein, für ein schlankes und minimalistisches Aussehen.
- Unterseide: Nein, eine saubere und professionelle Ästhetik
- Top Solder Mask: Grün, für besseren Schutz und visuelle Unterscheidung
- Unterste Schweißmaske: Nein, um ein optimiertes Design sicherzustellen
- 100% elektrischer Test: Jedes Brett wird vor dem Versand einer strengen Prüfung unterzogen, um eine fehlerfreie Funktionalität zu gewährleisten.
Kompromißlose Qualität und Standards:
Wir sind stolz darauf, Produkte zu liefern, die die Branchenstandards erfüllen und übertreffen.Sie können in Ihren Anwendungen hervorragende Ergebnisse erzielen..
Unendliche Möglichkeiten, weltweit verfügbar:
Die Vielseitigkeit unserer Hybrid-PCB macht sie zu einer idealen Wahl für eine Vielzahl von Anwendungen, darunter:
- Antennen und Stromverstärker für Mobilfunkstationen
- RF-Kennzeichen
- Radar und Sensoren für die Automobilindustrie
- LNB ist für Satelliten mit direkter Übertragung.
Egal, ob Sie drahtlose Kommunikationssysteme der nächsten Generation oder fortschrittliche Automobilelektronik entwerfen, die Hybrid-PCB ermöglicht es Ihnen, Ihre Vision zu verwirklichen,Eröffnung neuer Innovationsmöglichkeiten.
Nutzen Sie die Kraft der Hybrid-PCB-Technologie:
Erleben Sie die Zukunft des elektronischen Designs mit dem Hybrid-PCB, mit seiner unvergleichlichen Kombination aus Materialien, außergewöhnlichen Leistungsmerkmalen und sorgfältiger Verarbeitung,Unsere Hybrid-PCB ist die ultimative Lösung für Ihre Schaltkreise Bedürfnisse.
