Material: | TMM10 | PCB-Größe: | 63 mm x 45 mm = 1 PCS, +/- 0,15 mm |
---|---|---|---|
Kupfergewicht: | 1 Unze | Oberflächenbearbeitung: | Immersionssilber |
Anzahl der Schichten: | Doppelseitig | PCB-Dicke: | 0.6 mm |
Bereiten Sie sich darauf vor, eine neue Ära in HF- und Mikrowellen-Schaltkreisen mit unserem bahnbrechenden TMM10-PCB zu erleben.Diese fortschrittliche PCB ist bereit, die Branche zu revolutionieren.Entdecken Sie die außergewöhnlichen Eigenschaften und Vorteile, die das TMM10 PCB auszeichnen, unvergleichliche Leistung bieten und neue Maßstäbe für Exzellenz setzen.
Unübertroffene Leistung:
1Überlegene Signalintegrität:
- Mit einem Dk von 9,20 +/- 0,23 bei 10 GHz gewährleistet das TMM10-PCB eine präzise und zuverlässige Signalverbreitung und minimiert Verluste und Verzerrungen.
- Ein Verlustfaktor von 0,0022 bei 10 GHz gewährleistet eine außergewöhnliche Signaltreue, die eine hochwertige Datenübertragung ermöglicht.
- Der thermische Koeffizient Dk von -38 ppm/°K ermöglicht eine stabile Leistung bei Temperaturschwankungen und sorgt für eine gleichbleibende Signalintegrität.
2. Fortgeschrittenes thermisches Management:
- Die TMM10-PCB verfügt über einen thermischen Expansionskoeffizienten, der mit Kupfer übereinstimmt, wodurch thermische Belastungen abgeschwächt und die allgemeine Zuverlässigkeit erhöht wird.
- Bei einer Wärmeleitfähigkeit von 0,76 W/mk ist die Wärmeableitung optimiert und eine Leistungsdegradation bei anspruchsvollen Anwendungen vermieden.
- Die beeindruckende Zersetzungstemperatur (Td) von 425 °C TGA gewährleistet die Widerstandsfähigkeit des PCB auch unter hohen Temperaturbedingungen.
TMM10 Typischer Wert | ||||||
Eigentum | Der Wert der Verbrennung | Ausrichtung | Einheiten | Die Situation | Prüfmethode | |
Dielektrische Konstante,ε Prozess | 9.20 ± 0.23 | Z | 10 GHz | IPC-TM-650 2.5.5.5 | ||
Dielektrische Konstante | 9.8 | - | - | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | |
Dissipationsfaktor (Verfahren) | 0.0022 | Z | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
Wärmeeffizient der Dielektrikkonstante | - 38 Jahre. | - | ppm/- Nein.K | - 55°C- 125°C | IPC-TM-650 2.5.5.5 | |
Widerstand gegen Isolierung | > 2000 | - | Ich weiß nicht. | C/96/60/95 der Kommission | ASTM D257 | |
Volumenwiderstand | 2 x 108 | - | - Ich weiß nicht. | - | ASTM D257 | |
Oberflächenwiderstand | 4 x 107 | - | - Was ist los? | - | ASTM D257 | |
Elektrische Festigkeit (dilektrische Festigkeit) | 285 | Z | V/mil | - | IPC-TM-650-Methode 2.5.6.2 | |
Thermische Eigenschaften | ||||||
Zersetzung in Temperatur (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
Koeffizient der thermischen Ausdehnung - x | 21 | X | ppm/K | 0 bis 140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Koeffizient der thermischen Ausdehnung - Y | 21 | Y | ppm/K | 0 bis 140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Koeffizient der thermischen Ausdehnung - Z | 20 | Z | ppm/K | 0 bis 140°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Wärmeleitfähigkeit | 0.76 | Z | W/m/K | 80°C | ASTM C518 | |
Mechanische Eigenschaften | ||||||
Kupferschälkraft nach thermischer Belastung | 5.0 (0,9) | X, Y | Lb/Zoll (N/mm) | Nach dem Löten 1 Unze. EDC | IPC-TM-650-Methode 2.4.8 | |
Flexuralfestigkeit (MD/CMD) | 13.62 | X, Y | KPSI | Eine | ASTM D790 | |
Flexuralmodul (MD/CMD) | 1.79 | X, Y | MPSI | Eine | ASTM D790 | |
Körperliche Eigenschaften | ||||||
Feuchtigkeitsabsorption (2X2) | 1.27 mm (0,050") | 0.09 | - | % | D/24/23 | ASTM D570 |
3.18 mm (0,125") | 0.2 | |||||
Spezifische Schwerkraft | 2.77 | - | - | Eine | ASTM D792 | |
Spezifische Wärmekapazität | 0.74 | - | J/g/K | Eine | Berechnet | |
Bleifreies Verfahren kompatibel | - Ja, das ist es. | - | - | - | - |
Unübertroffene Zuverlässigkeit:
1Aussergewöhnliche mechanische Eigenschaften:
- Das TMM10-PCB weist eine hervorragende Widerstandsfähigkeit gegen Kriech und Kälte aus und gewährleistet langfristige Stabilität und Zuverlässigkeit.
- Die PCB ist gegen Verfahrenschemikalien beständig und minimiert die Schadensgefahr während der Herstellung, was zu einer verbesserten Haltbarkeit und einer verlängerten Lebensdauer führt.
2- Stromförderter Produktionsprozess:
- Das TMM10-PCB eliminiert die Notwendigkeit einer Natriumnaphtanatbehandlung vor der elektroless Plattierung, wodurch der Herstellungsprozess vereinfacht und wertvolle Zeit gespart wird.
- Dieses PCB, das auf einem thermosetzenden Harz basiert, ermöglicht eine zuverlässige Drahtbindung, die sichere Verbindungen gewährleistet und das Ausfallrisiko verringert.
PCB-Material: | Keramische, Kohlenwasserstoffhaltige, thermosettige Polymerverbundstoffe |
Bezeichnung: | Der Wert der Verbrennung |
Dielektrische Konstante: | 9.20 ± 0.23 |
Anzahl der Schichten: | Doppelschicht, Mehrschicht, Hybrid-PCB |
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
PCB-Dicke: | 15mil (0,381mm), 20mil (0,508mm), 25mil (0,635mm), 30mil(0,762mm), 50mil (1,27mm), 60mil (1,524mm), 75mil(1,905mm), 100mil (2,54mm), 125mil (3,175mm), 150mil (3,81mm), 200mil (5,08mm), 250mil (6.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, OSP usw. |
Präzisionsbau:

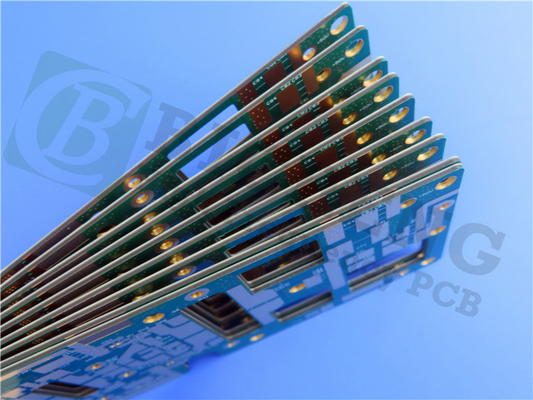

Diese Leiterplatte verfügt über eine 2-schichtige starre Konstruktion, die sorgfältig entwickelt wurde, um die anspruchsvollsten Anforderungen zu erfüllen:
- Die Abmessungen der Platten: 63 mm x 45 mm, eine kompakte und gleichzeitig vielseitige Lösung.
- Minimaler Spurenbereich: 5/5 mils, so dass komplizierte Schaltungen und präzise Signalvermittlung möglich sind.
- Mindestlochgröße: 0,35 mm, die eine nahtlose Integration der Komponenten ermöglicht.
- Endplattendicke: 0,6 mm, die eine Balance zwischen Langlebigkeit und Platzbeschränkungen schafft.
- Fertiges Cu-Gewicht: 1 oz (1,4 mil) Außenschichten, die eine optimale Leitfähigkeit und Signalintegrität gewährleisten.
- Durch Plattierungstärke: 20 μm, was zuverlässige Verbindungen gewährleistet.
- Oberflächenveredelung: Immersion Silber, hervorragende Schweißfähigkeit und Korrosionsbeständigkeit.
- Oberseite Seidenwand: Weiß, die klare Identifizierung der Bauteile erleichtert und die Montage und Inspektion erleichtert.
- Top Maske: Blau, bietet wirksamen Schutz und Isolierung.
- 100% Elektrische Prüfung vor dem Versand, um Produktqualität und Zuverlässigkeit zu gewährleisten.
Vielseitige Anwendungen:
Die TMM10-PCB ist ideal für eine Vielzahl von Anwendungen geeignet, darunter:
- HF- und Mikrowellenkreisläufe, die eine präzise Signalübertragung und -empfang gewährleisten.
- Leistungsverstärker und -kombinatoren, die eine effiziente Energieverwaltung und -verteilung ermöglichen.
- Filter und Kupplungen, die eine präzise Signalmanipulation und -filterung ermöglichen.
- Satellitenkommunikationssysteme, die eine nahtlose und zuverlässige Verbindung gewährleisten.
- Global Positioning Systems (GPS) Antennen, die genaue Standortinformationen liefern.
- Patch-Antennen, die drahtlose Kommunikation in verschiedenen Szenarien ermöglichen.
- Dielektrische Polarisatoren und Linsen, die die optische Leistung und Funktionalität verbessern.
- Chip-Tester, die eine zuverlässige Plattform für effiziente Tests und Validierungen bieten.
Kompromißlose Qualität und Verfügbarkeit:
Unsere Leiterplatten halten sich an den strengen IPC-Klasse-2-Qualitätsstandard, der das höchste Maß an Herstellungsqualität und Zuverlässigkeit gewährleistet.Kunden weltweit Zugang zu dieser bahnbrechenden Technologie zu ermöglichen..
Zusammenfassend stellt die TMM10-PCB einen bedeutenden Sprung in die HF- und Mikrowellenanwendungen dar.Es ermöglicht es Ingenieuren und Designern, neue Leistungs- und Innovationsniveaus zu erschließenVertrauen Sie auf das TMM10 PCB, um Ihre Projekte zu revolutionieren und Sie zu beispiellosem Erfolg zu treiben.
