| Anzahl der Schichten: | 3-lagig | Stärke: | 40,8 mm |
|---|---|---|---|
| Kupfergewicht: | 1 Unze | Oberflächenbearbeitung: | ENEPIG |
| Markieren: | Kupfer gefüllte Vias RO4003C RF PCB,4.8mm RO4003C HF-PCB,ENEPIG RO4003C RF PCB |
||

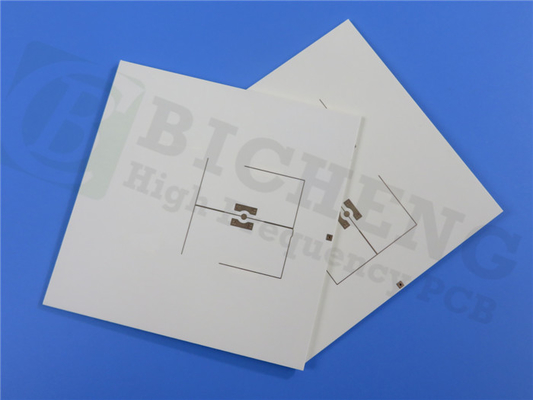

Wir präsentieren unsere neu ausgelieferten PCBs, die auf den RO4003C-Substraten gebaut wurden, einem leistungsstarken Laminat, das die elektrischen Eigenschaften von PTFE/gewebtem Glas mit der Fertigbarkeit von Epoxy/Glas verbindet.Die speziellen gewebten glasverstärkten Kohlenwasserstoff-/keramischen Materialien von RO4003C bieten eine außergewöhnliche elektrische Leistung und eine kostengünstige Schaltkreisfertigung.
RO4003C-Laminate sind in verschiedenen Konfigurationen erhältlich, wobei 1080 und 1674 Glasgewebe verwendet werden, die alle die gleichen strengen elektrischen Leistungsvorgaben erfüllen.Diese Laminate bieten eine präzise Kontrolle der Dielektrikkonstante (Dk) und einen geringen VerlustIm Gegensatz zu Mikrowellenmaterialien auf PTFE-Basis sind keine speziellen Durchlöcherbehandlungen oder Handhabungsverfahren erforderlich.Vereinfachung des Herstellungsprozesses.
Mit einer Dielektrikkonstante von DK 3,38 +/- 0,05 bei 10 GHz und einem Ablassfaktor von 0,0027 bei 10 GHz sorgt die RO4003C-PCB für eine genaue und zuverlässige Signalübertragung.Er weist eine Wärmeleitfähigkeit von 0 auf..71 W/m/°K, was zu einer effizienten Wärmeableitung beiträgt. Das PCB weist einen geringen Wärmeausdehnungskoeffizienten (CTE) mit 11 ppm/°C für die X-Achse und 14 ppm/°C für die Y-Achse auf,und 46 ppm/°C für die Z-AchseEs besitzt außerdem einen hohen Tg-Wert von > 280 °C, wodurch die Stabilität bei erhöhten Temperaturen gewährleistet ist.
| RO4003C Typischer Wert | |||||
| Eigentum | RO4003C | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,ε Prozess | 3.38 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 3.55 | Z | 8 bis 40 GHz | Differentielle Phasenlänge Methode | |
| Verlustfaktor | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | +40 | Z | ppm/°C | -50°C bis 150°C | IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 1.7 x 1010 | MΩ.cm | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Oberflächenwiderstand | 4.2 x 109 | MΩ | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Elektrische Stärke | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Zugmodul | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
| Zugfestigkeit | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
| Flexuralstärke | 276 (40) |
MPa (KPSI) |
IPC-TM-650 2.4.4 | ||
| Dimensionelle Stabilität | < 03 | X, Y | mm/m (mil/Zoll) |
nach Ätzen+E2/150°C | IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung | 11 14 46 |
X Y Z |
ppm/°C | -55°C bis 288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | Eine | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| Wärmeleitfähigkeit | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| Feuchtigkeitsabsorption | 0.06 | % | 48 Stunden Eintauchen 0,060" Probe Temperatur 50°C |
ASTM D 570 | |
| Dichte | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| Stärke der Kupferschalen | 1.05 (6.0) |
N/mm (PL) |
Nach dem Löten schwimmen 1 oz. EDC-Folien |
IPC-TM-650 2.4.8 | |
| Entflammbarkeit | N/A | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
Die RO4003C-PCB bietet zahlreiche Vorteile für Ihre Anwendungen. Sie eignet sich ideal für Multi-Layer-Board-Konstruktionen (MLB) und kann wie FR-4 zu geringeren Herstellungskosten verarbeitet werden,Dies macht es zu einer attraktiven Wahl für LeistungsempfindlicheDarüber hinaus bietet es einen wettbewerbsfähigen Preis, der für seine Leistungsfähigkeit einen hervorragenden Wert bietet.
Diese spezielle Leiterplatte ist ein 3-schichtiges starres Brett mit einem Stapel, bestehend aus Kupfer_Schicht_1 (35 μm), einem 0.508 mm (20 mil) Rogers RO4003C-Kern, einem 0.200 mm RO4450F-Prepreg, Kupfer_Schicht_2 (35 μm), einem 1.524 mm Rogers RO4003C Kern, ein 0,200mm RO4450F Präpreg, ein weiterer 1,524mm Rogers RO4003C Kern, ein 0,200mm RO4450F Präpreg, ein 0,508mm Rogers RO4003C Kern und Kupfer_Schicht_3 (35 μm).Diese Konfiguration bietet strukturelle Integrität und optimale elektrische Leistung.
Diese Leiterplatte hat eine Plattengröße von 66 mm x 66 mm, mit einer Toleranz von +/- 0,15 mm. Sie verfügt über eine Mindestspurenfläche von 10/10 mil und eine Mindestlochgröße von 0,5 mm. Es gibt keine blinden Durchläufe.Die Dicke der fertigen Platte beträgt 4.8mm, mit einer Außenschicht mit einem Kupfergewicht von 1 Unze (1,4 Mil). Die Via-Beschichtungstärke beträgt 20 μm. Die Oberfläche ist ENEPIG (Elektrolöses Nickel, Elektrolöses Palladium, Immersionsgold).Die Oberseite ist weißDie oberste Lötmaske ist schwarz und die untere Lötmaske wird nicht aufgetragen.Jedes Brett wird einer umfassenden 100%igen elektrischen Prüfung unterzogen, um seine Leistungsfähigkeit und Zuverlässigkeit zu gewährleisten..
Dieses PCB entspricht den IPC-Klasse-2-Qualitätsstandards und gewährleistet qualitativ hochwertige Fertigungsprozesse und zuverlässige Leistung.
Die RO4003C-PCB findet Anwendungen in verschiedenen Branchen. Sie eignet sich hervorragend für Antennen von Mobilfunk-Basisstationen und Leistungsverstärker und bietet eine hervorragende Signalübertragung und Zuverlässigkeit.Es eignet sich auch für RF-Identifikations-Tags, Automobilradar, Sensoren und LNBs (Low-Noise Block Downconverters) für Direktübertragungssatelliten.und zuverlässige Funktionalität in anspruchsvollen Anwendungen.
