| Anzahl der Schichten: | 2-layer | Stärke: | 60.7 Mil |
|---|---|---|---|
| Kupfergewicht: | 1 Unze | Oberflächenbearbeitung: | Immersionsgold |
| Markieren: | Immersion Gold RO4003C LoPro PCB,RO4003C LoPro-PCB-Leiterplatte,60.7mil RO4003C LoPro PCB |
||
Wir präsentieren unsere neu ausgelieferten PCBs basierend auf RO4003C Low Profile.Es ist ein leistungsfähiges Laminat, das eine außergewöhnliche Signalintegrität und einen geringen Einsatzverlust bietet und gleichzeitig eine kostengünstige Schaltung bietet.Die RO4003C LoPro-Laminate kombinieren mit Rogers' patentierter Technologie die umgekehrt behandelte Foliebindung mit dem Standard-RO4003C-Dielectric.die zu einem Laminat mit geringem Leiterverlust und einem verbesserten Einsetzverlust führtDiese einzigartige Technologie behält alle wünschenswerten Eigenschaften des Standard-RO4003C-Laminatsystems bei.Die Kohlenwasserstoffkeramischen Laminate von RO4003C sind speziell für eine überlegene Hochfrequenzleistung und Kompatibilität mit Standardprozessen aus Epoxid/Glas (FR-4) entwickelt, wodurch die Notwendigkeit spezialisierter Zubereitungsmethoden wie Natriumächerung beseitigt und so die Herstellungskosten gesenkt werden.
Mit einer dielektrischen Konstante von 3,38+/- 0,05 bei 10 GHz/23°C und einem Ablösungsfaktor von 0,0027 bei 10 GHz/23°C sorgt die RO4003C Low Profile PCB für eine genaue und zuverlässige Signalübertragung.Er weist hervorragende thermische Eigenschaften auf, wobei sein Td> 425 °C und sein hoher Tg TMA über 280 °C liegtDas Laminat verfügt über eine hohe Wärmeleitfähigkeit von 0,64 W/mK, wodurch die Wärme effizient abgeführt wird.während der mit Kupfer abgestimmte Wärmeausdehnungskoeffizient zwischen -55 und 288 °C liegt, wobei 11 ppm/°C für die X-Achse und 14 ppm/°C für die Y-Achse liegenDarüber hinaus ist das PCB bleifreie Prozesskompatibel und entspricht den Umweltbedenken.
Die RO4003C Low-Profile-PCB bringt zahlreiche Vorteile für Ihre Konstruktionen mit sich.Es reduziert die passive Intermodulation (PIM) für Basisstation-AntennenDer geringere Leiterverlust trägt zu einer verbesserten thermischen Leistung bei.Es erfüllt komplexe Anforderungen an die SchaltungDas PCB kann einer hohen Temperaturbehandlung standhalten und ist gegen die Bildung von CAF (Conductive Anodic Filament) resistent und gewährleistet so langfristige Zuverlässigkeit.
| Eigentum | Typischer Wert | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante, Prozess | 3.38 ± 0.05 | z | - Ich weiß nicht. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante, Design | 3.5 | z | - Ich weiß nicht. | 8 bis 40 GHz | Differentielle Phasenlänge Methode |
| Verbrennungsfaktor | 0.0027 0.0021 | z | - Ich weiß nicht. | 10 GHz/23°C 2,5 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Wärme-Koeffizient von | 40 | z | ppm/°C | -50°C bis 150°C | IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 1.7 x 1010 | MΩ•cm | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Oberflächenwiderstand | 4.2 X 109 | MΩ | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Elektrische Stärke | 31.2(780) | z | KV/mm(V/mil) | 0.51mm ((0.020 ̊) | IPC-TM-650 2.5.6.2 |
| Zugmodul | 26889(3900) | Y | MPa (kpsi) | NT1 die | ASTM D638 |
| Zugfestigkeit | 141(20.4) | Y | MPa (kpsi) | NT1 die | ASTM D638 |
| Flexuralstärke | 276 ((40) | MPa (kpsi) | IPC-TM-650 2.4.4 | ||
| Dimensionelle Stabilität | < 03 | X, Y | mm/m ((mils/Zoll) | nach Ätzung +E2/150°C | IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung | 11 | x | ppm/°C | -55 bis 288°C | IPC-TM-650 2.1.41 |
| 14 | y | ||||
| 46 | z | ||||
| Tg | >280 | °C TMA | Eine | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D3850 | ||
| Wärmeleitfähigkeit | 0.64 | W/m/°K | 80°C | ASTM C518 | |
| Feuchtigkeitsabsorption | 0.06 | % | 48 Stunden Eintauchen 0,060 ̊ Probe Temperatur 50°C | ASTM D570 | |
| Dichte | 1.79 | gm/cm3 | 23°C | ASTM D792 | |
| Kupferschalenfestigkeit | 1.05(6.0) | N/mm ((pli) | nach dem Löten schwimmen 1 Unze. TC Folie | IPC-TM-650 2.4.8 | |
| Entflammbarkeit | N/A | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. |
| PCB-Material: | Kohlenwasserstoffkeramische Laminate |
| Bezeichnung: | RO4003C LoPro |
| Dielektrische Konstante: | 3.38 ± 0.05 |
| Anzahl der Schichten: | Doppelschicht, Mehrschicht, Hybrid-PCB |
| Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-Dicke: | 12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil ((0.526mm), 32.7mil (0.831mm), 60.7mil ((1.542mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, OSP, Tauchzinn usw. |

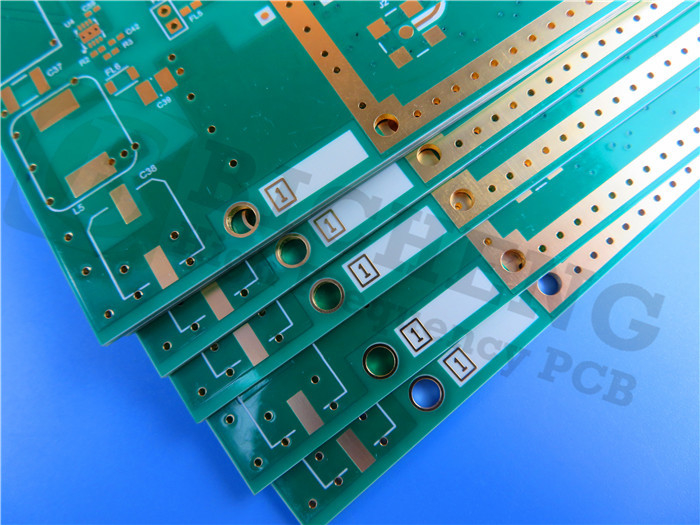

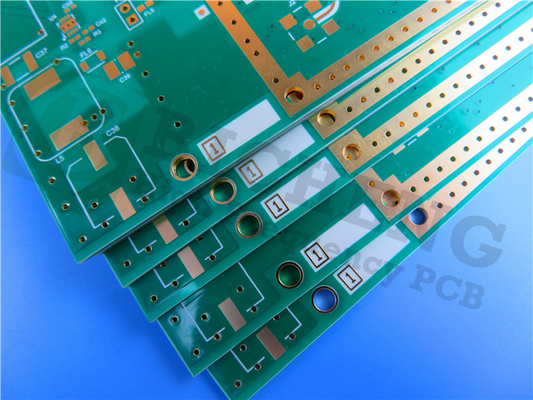

Diese Leiterplatte besteht aus einer 35 μm langen Kupferschicht, einem 60.7 mil (1.542 mm) Rogers RO4003C LoPro-Substrat und einer weiteren 35 μm langen Kupferschicht.Es entspricht den IPC-Klasse-2-NormenDie Platinen haben eine Größe von 86,6 mm x 90,8 mm und jede Bestellung umfasst 16 PCBs.Die Dicke der fertigen Platte beträgt 1.6mm, mit einer Außenschicht mit einem Kupfergewicht von 1 Unze (1,4 Mil). Die Durchplattierungstärke beträgt 20 μm, und die Oberflächenbeschichtung ist Eintauzgold. Die obere Lötmaske ist grün,während die untere Lötmaske nicht vorhanden istDie PCB wird vor dem Versand einem gründlichen elektrischen Test unterzogen, der ihre Leistung und Zuverlässigkeit gewährleistet.
Die RO4003C Low-Profile-PCB eignet sich für eine Vielzahl von Anwendungen.Es ist auch ideal für Mobilfunk-Basisstation-Antennen und Leistungsverstärker, sowie LNBs (Low-Noise Block Downconverters) für Direktübertragungssatelliten.
Wählen Sie die RO4003C Low-Profile-PCB für eine überlegene Signalintegrität, einen geringen Einsatzverlust und eine kostengünstige Schaltkreisfertigung.Erleben Sie zuverlässige und leistungsstarke Schaltungen mit diesem fortschrittlichen PCB-Material.
