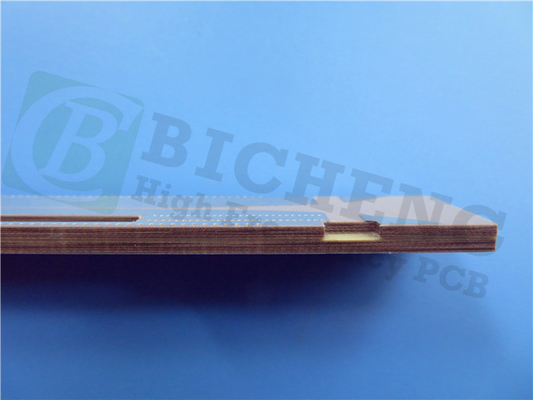

2-Schicht-RF-PCB auf Basis von 20mil TMM10i Immersionsgold mit 1OZ Kupfer

Das Material TMM10i ist eine hervorragende Wahl für leistungsstarke Streifen- und Mikro-Streifen-Anwendungen, die Zuverlässigkeit und Präzision bieten.Entwickelt mit Rogers TMM 10i isotropischem Thermoset-Mikrowellenmaterial, kombiniert dieses keramische thermosettige Polymerverbundwerkzeug die besten Eigenschaften von Keramik- und PTFE-Substraten und ermöglicht gleichzeitig flexible Verarbeitungstechniken.

Hauptmerkmale:

Isotropische Dielektrikkonstante (Dk) für eine gleichbleibende Leistung
Niedriger Ablösungsfaktor von 0,0020 bei 10 GHz
Wärmefaktor Dk (-43 ppm/°K) im Vergleich zu Kupfer
Hohe Zersetzungstemperatur (Td) von 425 °C TGA
Ausgezeichnete Wärmeleitfähigkeit von 0,76 W/mk
Der Dickenbereich: 0,0015 bis 0,500 Zoll (+/- 0,0015 ′′)

Vorteile:

Überlegene Widerstandsfähigkeit gegen Kriechen und Kaltstrom für verbesserte mechanische Eigenschaften
Außergewöhnliche Beständigkeit gegen Verfahrenschemikalien, wodurch Schäden während der Herstellung minimiert werden
Natriumnapthanatbehandlung vor der elektroless-Beschichtung nicht erforderlich
Zuverlässige Drahtbindung durch die thermosettende Harzzusammensetzung.

PCB-Stapler:

Dieses PCB-Stackup besteht aus einem 2-schichtigen starren PCB-Design. Es verfügt über Copper_layer_1 mit einer Dicke von 35 μm, einen Rogers TMM10i Core mit einer Dicke von 0,508 mm (20 mil),und copper_layer_2 mit einer Dicke von 35 μmDieser Stapel stellt die strukturelle Integrität und optimale Leistung des PCB sicher.

PCB-Konstruktionsdetails:

Diese Leiterplatte hat eine kompakte Größe mit Plattenmaßen von 60 mm x 70 mm (+/- 0,15 mm).Ein komplexes Design ermöglichtDie Mindestlöchergröße beträgt 0,3 mm, was die Flexibilität bei der Platzierung der Bauteile ermöglicht.

Die fertige Platte hat eine Dicke von 0,6 mm, was ein schmales Profil bei gleichzeitiger Haltbarkeit gewährleistet.Die Durchplattierungstärke beträgt 20 μm, die eine zuverlässige Vernetzung ermöglicht.

Um das PCB zu schützen und seine Leistung zu verbessern, ist die Oberfläche mit Immersion Gold gefertigt.Jede Leiterplatte wird vor dem Versand einer gründlichen elektrischen Prüfung unterzogen, um Qualität und Funktionalität zu gewährleisten..

PCB-Statistiken:

Diese Leiterplatte besteht aus 8 Komponenten, die eine Vielseitigkeit für verschiedene Anwendungen bieten.Es gibt keine unteren SMT-PadsZusätzlich verfügt das PCB über 9 Wege und 2 Netze, die eine effiziente Signalvermittlung und -verbindung ermöglichen.

Kunstwerke:

Die Grafiken für diese Leiterplatte sind im Gerber RS-274-X-Format bereitgestellt, einem weit verbreiteten Industriestandard für die Leiterplattenherstellung. Dieses Format gewährleistet Kompatibilität und Genauigkeit während des Herstellungsprozesses.

Qualitätsstandard und Verfügbarkeit:

Dieses PCB entspricht dem IPC-Klasse-2-Qualitätsstandard und ist weltweit erhältlich.

Anwendungen:

Das TMM10i PCB findet Anwendungen in verschiedenen Bereichen, darunter:
- HF- und Mikrowellenkreisläufe
- Leistungsverstärker und -kombinatoren
- Filter und Kupplungen
- Satellitenkommunikationssysteme
- Antennen für globale Positionierungssysteme
- Patch Antennen
- Dielektrische Polarisatoren und Linsen
- Chip-Tester

Mit seiner überlegenen Leistung und Kompatibilität eignet sich das TMM10i-PCB für eine Vielzahl von Hochfrequenz-elektronischen Anwendungen, wodurch Ingenieure und Designer optimale Ergebnisse erzielen können.
