Produktdetails:
Zahlung und Versand AGB:
|
| Material: | TMM4 | Stärke: | 25 Mio |
|---|---|---|---|
| Oberflächenbearbeitung: | Immersionsgold | Lötmittel-Maske: | grün |
| Markieren: | Immersions-Goldhochfrequenz-PWB,2-schichtige Hochfrequenz-PCB,Grüne Lötmaske Hochfrequenz-PCB |
||

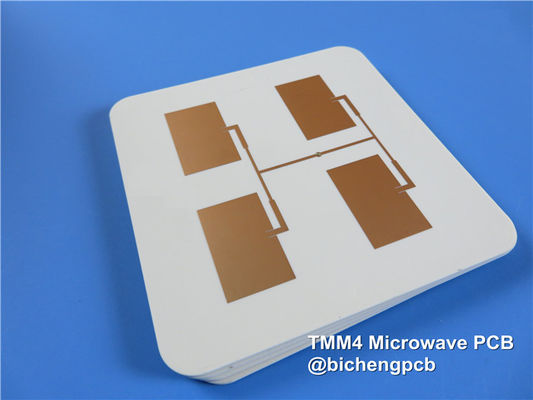

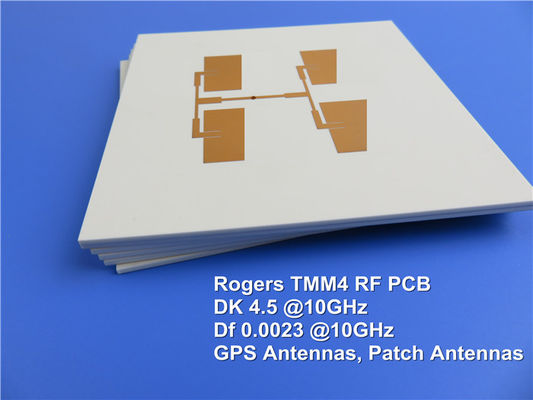

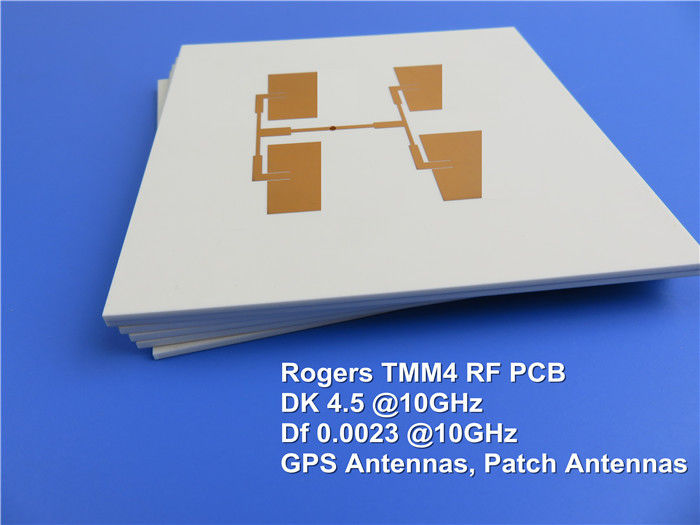

Heute ist das Feature unser neu ausgeliefertes PCB, das auf TMM4-Substraten basiert.TMM4 ist ein hochmodernes, thermosettiges Mikrowellenmaterial, das speziell für Anwendungen mit einer hohen Durchlöchersicherheit für Streifen und Mikrobänder entwickelt wurdeDiese Keramik, Kohlenwasserstoff,Thermofestes Polymer-Verbundwerk kombiniert die mechanischen und chemischen Vorteile von keramischen und traditionellen PTFE-Laminaten und beseitigt gleichzeitig die Notwendigkeit spezialisierter Produktionstechniken.
Mit einer dielektrischen Konstante (Dk) von 4,50 +/- 0,045 und einem Ablassfaktor von 0,0020 bei 10 GHz bietet TMM4 eine hervorragende elektrische Leistung für HF- und Mikrowellenkreisläufe.Der thermische Koeffizient Dk von 15 ppm/°K gewährleistet eine hohe Stabilität bei unterschiedlichen Temperaturen, während der mit Kupfer übereinstimmende Wärmeausdehnungskoeffizient die Dimensionsintegrität gewährleistet. TMM4 weist eine Zersetzungstemperatur (Td) von 425 °C TGA auf,so dass es außergewöhnlich hitzebeständig istMit einer Wärmeleitfähigkeit von 0,7 W/mk wird die Wärme effizient abgeführt und die allgemeine Zuverlässigkeit des Systems erhöht.
| TMM4 Typischer Wert | ||||||
| Eigentum | TMM4 | Ausrichtung | Einheiten | Die Situation | Prüfmethode | |
| Dielektrische Konstante,ε Prozess | 4.5 ± 0.045 | Z | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Dielektrische Konstante | 4.7 | - | - | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | |
| Dissipationsfaktor (Verfahren) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Wärmeeffizient der Dielektrikkonstante | +15 | - | ppm/°K | -55°C bis 125°C | IPC-TM-650 2.5.5.5 | |
| Widerstand gegen Isolierung | > 2000 | - | Ich weiß nicht. | C/96/60/95 der Kommission | ASTM D257 | |
| Volumenwiderstand | 6 x 108 | - | - Ich weiß nicht. | - | ASTM D257 | |
| Oberflächenwiderstand | 1 x 109 | - | - Was ist los? | - | ASTM D257 | |
| Elektrische Festigkeit (dilektrische Festigkeit) | 371 | Z | V/mil | - | IPC-TM-650-Methode 2.5.6.2 | |
| Thermische Eigenschaften | ||||||
| Zersetzung in Temperatur (Td) | 425 | 425 | ° CTGA | - | ASTM D3850 | |
| Koeffizient der thermischen Ausdehnung - x | 16 | X | ppm/K | 0 bis 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Koeffizient der thermischen Ausdehnung - Y | 16 | Y | ppm/K | 0 bis 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Koeffizient der thermischen Ausdehnung - Z | 21 | Z | ppm/K | 0 bis 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Wärmeleitfähigkeit | 0.7 | Z | W/m/K | 80 °C | ASTM C518 | |
| Mechanische Eigenschaften | ||||||
| Kupferschälkraft nach thermischer Belastung | 5.7 (1.0) | X, Y | Lb/Zoll (N/mm) | Nach dem Löten 1 Unze. EDC | IPC-TM-650-Methode 2.4.8 | |
| Flexuralfestigkeit (MD/CMD) | 15.91 | X, Y | KPSI | Eine | ASTM D790 | |
| Flexuralmodul (MD/CMD) | 1.76 | X, Y | MPSI | Eine | ASTM D790 | |
| Körperliche Eigenschaften | ||||||
| Feuchtigkeitsabsorption (2X2) | 1.27 mm (0,050") | 0.07 | - | % | D/24/23 | ASTM D570 |
| 3.18 mm (0,125") | 0.18 | |||||
| Spezifische Schwerkraft | 2.07 | - | - | Eine | ASTM D792 | |
| Spezifische Wärmekapazität | 0.83 | - | J/g/K | Eine | Berechnet | |
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | - | - | - | - | |
Die mechanischen Eigenschaften von TMM4 widerstehen Kriechen und Kaltstrom, was eine langfristige Leistung und Zuverlässigkeit gewährleistet.Der Einsatz eines thermosetten Harzes in seiner Zusammensetzung ermöglicht eine zuverlässige Drahtbindung ohne Gefahr von Pad-Lifting oder Substratdeformation. TMM4 ist mit allen gängigen PWB-Prozessen kompatibel und somit vielseitig und leicht in bestehende Produktionsprozesse zu integrieren.
Diese Leiterplatte besteht aus einer 2-schichtigen starren Platte mit einem Kupfergewicht von 35 μm auf jeder äußeren Schicht.Die Mindestspuren- und Abstandsbreite beträgt 6/8 mil.Vor dem Versand wird es einer gründlichen 100%igen elektrischen Prüfung unterzogen, um seine Qualität und Zuverlässigkeit zu gewährleisten.
| PCB-Material: | Zusammensetzung aus Keramik, Kohlenwasserstoffen und thermosetzendem Polymer |
| Bezeichner: | TMM4 |
| Dielektrische Konstante: | 4.5 ± 0,045 (Verfahren); 4.7 (Konstruktion) |
| Anzahl der Schichten: | 1 Schicht, 2 Schichten |
| Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| mit einer Dicke von mehr als 10 mm | 15mil (0,381mm), 20mil (0,508mm), 25mil (0,635mm), 30mil (0,762mm), 50mil (1.270mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.540mm), 125mil (3.175mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionstin, reines Gold (nicht unter Gold), OSP. |
TMM4-PCB finden Anwendungen in einer Vielzahl von Branchen. Sie eignen sich besonders für HF- und Mikrowellenkreisläufe, Leistungsverstärker, Kombinatoren, Filter, Kopplungen,Satellitenkommunikationssysteme, Antennen für globale Positionierungssysteme, Patch-Antennen, dielektrische Polarisatoren und Linsen und Chip-Tester.und Kompatibilität mit Standard-PWB-Prozessen, TMM4 PCBs bieten außergewöhnliche Leistung und Haltbarkeit.
Diese auf TMM4 basierenden Leiterplatten entsprechen dem IPC-Klasse-2-Qualitätsstandard und sind weltweit erhältlich.Gewährleistung der Kompatibilität mit Standard-PCB-Herstellungsprozessen.
Mit seiner außergewöhnlichen elektrischen Leistung, mechanischen Zuverlässigkeit und Kompatibilität mit Standard-PWB-Prozessen,TMM4-PCBs bieten eine zuverlässige und hochwertige Lösung für anspruchsvolle HF- und MikrowellenanwendungenMit weltweiter Verfügbarkeit und Unterstützung ermöglichen TMM4-PCBs Ingenieuren und Designern, ihre Kreativität zu entfesseln und die Grenzen dessen zu überschreiten, was in der Welt der HF- und Mikrowellen-Schaltkreise möglich ist.
