Markieren: | Immersions-Goldhochfrequenz-PWB,Schwarze Seidenschirm-Hochfrequenz-PCB,Hochfrequenz-PWB Funktelegrafie-Duroid 6006 |
---|

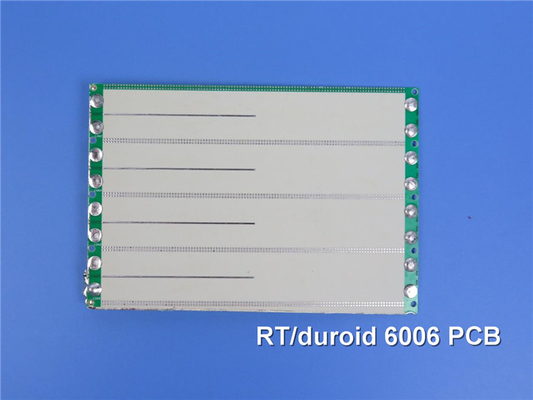

Einführung der Hochfrequenz-PCB, die aus Rogers RT/duroid 6006 PCB besteht,eine hochmoderne Lösung für elektronische und Mikrowellen-Schaltkreis-Anwendungen, die eine hohe dielektrische Konstante erfordernDiese PCB, die mit keramischen PTFE-Verbundwerkstoffen gefertigt wurde, bietet außergewöhnliche Eigenschaften und Zuverlässigkeit, wodurch die Schaltkreisgröße reduziert und eine wiederholbare Leistung gewährleistet wird.
Die Rogers RT/duroid 6006-Laminate sind keramische PTFE-Verbundwerkstoffe, die für elektronische Anwendungen und Mikrowellenkreisläufe mit hoher Dielektrikkonstante konzipiert sind.Sie bieten hohe dielektrische Konstanten (Dk), um eine Reduzierung der Schaltkreisgröße zu ermöglichenDiese Materialien haben einen geringen Verlust und eignen sich hervorragend für den Betrieb im X-Band oder darunter.
Hauptmerkmale:
- Rogers RT/Duroid 6006 Keramik-PTFE-Verbundwerkstoffe
- Dielektrische Konstante (Dk) von 6,15 +/- 0,15 bei 10 GHz/23°C
- Niedriger Ablösungsfaktor von 0,0027 bei 10 GHz/23°C
- Hohe thermische Stabilität bei Td > 500 °C TGA
- Niedrige Feuchtigkeitsabsorptionsrate von 0,05%
- Konsistenter thermischer Expansionskoeffizient (CTE): Achse X - 47 ppm/°C, Achse Y - 34 ppm/°C, Achse Z - 117 ppm/°C
- mit Standard- und umgekehrt behandeltem, elektrodeponiertem Kupferfolie beschichtet
Das PCB-Stackup besteht aus einer 2-schichtigen starren PCB-Konfiguration mit Kupferschichten auf beiden Seiten.Der RT/Duroid 6006 Substrat beträgt 1.27 mm (50 mil) dick und bietet eine überlegene dielektrische Leistung. Diese Konstruktion gewährleistet einen zuverlässigen und effizienten Schaltkreisbetrieb.
NT1 Verbrennungsmittel | |||||
Eigentum | NT1 Schlauch | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
Dielektrische Konstante,ε Prozess | 6.15 ± 0.15 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
Dielektrische Konstante | 6.45 | Z | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | |
Verwüstungsfaktor,tanδ | 0.0027 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
Thermischer Koeffizient ε | -410 | Z | ppm/°C | -50°C bis 170°C | IPC-TM-650 2.5.5.5 |
Volumenwiderstand | 7 x 107 | - Ich weiß nicht. | Eine | IPC 2.5.17.1 | |
Oberflächenwiderstand | 2 x 107 | - Was ist los? | Eine | IPC 2.5.17.1 | |
Zugfähigkeit | ASTM D638 (0,1/min. Dehnungsrate) | ||||
Young's Modulus | 627(91) 517(75) | X und Y | MPa (kpsi) | Eine | |
Der höchste Stress | 20(2.8) 17(2.5) | X und Y | MPa (kpsi) | Eine | |
Die ultimative Belastung | 12 bis 13 4 bis 6 | X und Y | % | Eine | |
Kompressionsfähigkeit | ASTM D695 (0,05/min. Dehnungsrate) | ||||
Young's Modulus | 1069 (115) | Z | MPa (kpsi) | Eine | |
Der höchste Stress | 54(7.9) | Z | MPa (kpsi) | Eine | |
Die ultimative Belastung | 33 | Z | % | ||
Flexuralmodul | 2634 (382) 1951 (283) | X | MPa (kpsi) | Eine | ASTM D790 |
Der höchste Stress | 38 (5.5) | X und Y | MPa (kpsi) | Eine | |
Verformung unter Last | 0.33 2.1 | Z Z | % | 24h/50°C/7MPa 24h/150°C/7MPa | ASTM D261 |
Feuchtigkeitsabsorption | 0.05 | % | D48/50°C 0,050" ((1,27 mm) dick | IPC-TM-650 2.6.2.1 | |
Wärmeleitfähigkeit | 0.49 | W/m/k | 80°C | ASTM C518 | |
Koeffizient der thermischen Ausdehnung | 47 34 117 |
X Y Z |
ppm/°C | 23°C/50% Höchstemperatur | IPC-TM-650 2.4.41 |
Td | 500 | °C TGA | ASTM D3850 | ||
Dichte | 2.7 | G/cm3 | ASTM D792 | ||
Spezifische Wärme | 0.97(0.231) | j/g/k (BTU/ib/OF) |
Berechnet | ||
Kupferschalen | 14.3 (2.5) | Plie (N/mm) | nach dem Schwimmen des Löters | IPC-TM-650 2.4.8 | |
Entflammbarkeit | V-0 | UL 94 | |||
Bleifreies Verfahren kompatibel | - Ja, das ist es. |
Die PCB-Konstruktionsdetails umfassen eine Plattengröße von 197 mm x 154 mm, erhältlich in zwei Typen mit einer Toleranz von +/- 0,15 mm.Der minimale Spurenbereich ermöglicht präzise Entwürfe mit mindestens 6/5 mil. Die Leiterplatte kann Komponenten mit einer Mindestlochgröße von 0,3 mm aufnehmen. Sie verwendet keine Blindvias, wodurch der Herstellungsprozess vereinfacht wird.die Haltbarkeit gewährleistetDie Außenschichten verfügen über ein Kupfergewicht von 1 Unze (1,4 Mil) für eine optimale Leitfähigkeit.Die Oberfläche ist mit Eintauzgold beschichtet, um eine hervorragende Leitfähigkeit und Schutz zu gewährleistenDie Oberseite der Seidenmaske ist schwarz mit Tinte gekennzeichnet, um die Komponenten eindeutig zu identifizieren, während die untere Seite keine Seidenmaske hat.Verbesserung des Lötens und ProJede PCB wird vor dem Versand einer umfassenden elektrischen Prüfung unterzogen, um die Qualität zu gewährleisten.
Die PCB-Statistiken zeigen seine Fähigkeiten mit der Fähigkeit, bis zu 19 Komponenten und insgesamt 72 Pads aufzunehmen, was eine effiziente Konnektivität und Integration ermöglicht.37 sind für durchlöchrige Bauteile bestimmtDie Oberseite verfügt über 35 Pads der Surface Mount Technology (SMT) für eine effiziente Montage, während die Unterseite keine SMT-Pads hat.Erleichterung einer effizienten Signalvermittlung und -verbindung zwischen SchichtenEs unterstützt 5 Netze für einen organisierten und optimierten Signalfluss innerhalb der Schaltung.
Das Rogers RT/duroid 6006 PCB ist weltweit erhältlich und entspricht dem anerkannten Standard IPC-Klasse 2. Es findet typische Anwendungen in Patch-Antennen, Satellitenkommunikationssystemen,mit einer Leistungsstärke von mehr als 50 W, Flugzeugkollisionsvermeidungssysteme und Bodenradarwarnsysteme.
Erleben Sie die hervorragende Leistung und Zuverlässigkeit der Rogers RT/Duroid 6006 PCB, die das volle Potenzial Ihrer Hochfrequenz-Designs entfalten soll.
