Markieren: | Heizluftlösende PCB-Platte,AD250C Doppelseitige Festplatte,60 Milligramm doppelseitige Festplatte |
---|
Wir präsentieren unsere neueste Lieferung PCB basierend auf dem fortschrittlichen AD250 Material, speziell für kommerzielle Mikrowellen- und HF-Anwendungen entwickelt.Das AD250C-Laminat bietet eine streng kontrollierte Dielektrikkonstante von 2.50, die eine höhere Leistungsfähigkeit und Zuverlässigkeit der heutigen Telekommunikationsinfrastruktur gewährleistet.
Hauptmerkmale:
Rogers AD250C Gewebtes Glas verstärkt PTFE Antennen-Grade Laminate bilden die Grundlage für diese PCB.Dieses Material bietet präzise elektrische Eigenschaften.Die PCB weist eine geringe Verlusttangente von 0,0013 bei 10 GHz und Basisstationsfrequenzen auf, was eine hervorragende Leistung des Schaltkreises gewährleistet.so dass es bei hohen Temperaturen sehr langlebig istDarüber hinaus verfügt das Laminat AD250C über eine extrem geringe Feuchtigkeitsabsorptionsrate von 0.04% und weist eine ausgezeichnete Dimensionsstabilität mit einem Wärmeausdehnungskoeffizienten (CTE) von 47 ppm/°C (X-Achse) auf, 29 ppm/°C (Y-Achse) und 196 ppm/°C (Z-Achse).
Elektrische Eigenschaften | AD250C | Einheiten | Prüfbedingungen | Prüfmethode | |
PIM (30mil/60mil) | -159/-163 | dBc | Reflektierte 43 dBm gesäumte Töne bei 1900 MHz, S1/S1 | Rogers Interne 50 Ohm | |
Dielektrische Konstante (Verfahren) | 2.52 | - | 23°C @ 50% Höchstemperatur | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.)5.5.3) |
Dielektrische Konstante (Konstruktion) | 2.50 | - | C-24/23/50 | 10 GHz | Mikrostrip-Differenzphasenlänge |
Dissipationsfaktor (Verfahren) | 0.0013 | - | 23°C @ 50% Höchstemperatur | 10 GHz | IPC TM-650 2.5.5.5 |
Wärmeeffizient der Dielektrikkonstante | -117 | ppm/oC | 0°C bis 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
Volumenwiderstand | 4.8 x 108 | Mohm-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Oberflächenwiderstand | 4.1 x 107 | - Was ist los? | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Elektrische Festigkeit (dielektrische Festigkeit) | 979 | V/mil | - | - | IPC TM-650 2.5.6.2 |
Dielektrische Auflösung | > 40 | KV | D-48/50 | X/Y-Richtung | IPC TM-650 2.5.6 |
Thermische Eigenschaften | |||||
Zersetzungstemperatur (T)d) | > 500 | ̊C | 2 Stunden @ 105 ̊C | 5% Gewichtsverlust | IPC TM-650 2.3.40 |
Koeffizient der thermischen Ausdehnung - x | 47 | ppm/ ̊C | - | -55 °C bis 288 °C | IPC TM-650 2.4.41 |
Koeffizient der thermischen Ausdehnung - y | 29 | ppm/ ̊C | - | -55 °C bis 288 °C | IPC TM-650 2.4.41 |
Koeffizient der thermischen Ausdehnung - z | 196 | ppm/ ̊C | - | -55 °C bis 288 °C | IPC TM-650 2.4.41 |
Wärmeleitfähigkeit | 0.33 | W/mK | - | Z-Richtung | ASTM D5470 |
Zeit für die Delamination | > 60 | Minuten | wie empfangen | 288 ̊C | IPC TM-650 2.4.24.1 |
Mechanische Eigenschaften | |||||
Kupferschälkraft nach thermischer Belastung | 2.6 (14.8) |
N/mm (Pfund/in) | 10s @ 288 ̊C | 35 μm Folien | IPC TM-650 2.4.8 |
Flexuralfestigkeit (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25 °C ± 3 °C | - | ASTM D790 |
Zugfestigkeit (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% Höchstemperatur | - | Einheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte |
Flex Modulus (MD/CMD) | 885/778 (6.102/5.364) | MPa (ksi) | 25 °C ± 3 °C | - | IPC-TM-650 Prüfmethode 2.4.4 |
Dimensionalstabilität (MD/CMD) | 0.02/0.06 | Mil/Zoll | nach Ätzen + Backen | - | IPC-TM-650 2.4.39a |
Körperliche Eigenschaften | |||||
Entflammbarkeit | V-0 | - | - | - | UL-94 |
Feuchtigkeitsabsorption | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
Dichte | 2.28 | G/cm3 | C-24/23/50 | - | ASTM D792 |
Spezifische Wärmekapazität | 0.813 | J/g°K | 2 Stunden bei 105°C | - | ASTM E2716 |
Vorteile:
Die geringe Verlusttangente (< 0,002 bei 10 GHz) dieser Leiterplatte ermöglicht eine überlegene Leistung der Schaltung in einer Vielzahl drahtloser Frequenzbänder.die PCB sorgt für eine gleichbleibende und vorhersehbare Leistung der SchaltungDas in dem Laminat AD250 verwendete keramische Material sorgt für eine außergewöhnliche Stabilität der dielektrischen Konstante bei Temperaturänderungen.Die sehr geringe Passive Intermodulation (PIM) von -159 dBc bei 30 mil, 1900 MHz reduziert die Signalstörungen erheblich, was zu einer verbesserten Antennenleistung führt.Die ausgezeichnete Dimensionsstabilität der PCB erhöht die Wiederholbarkeit der Leistung der Schaltung und trägt zu hohen Fertigungsleistungen beiIm Vergleich zu typischen PTFE-Laminaten bietet dieses PCB eine verbesserte Zuverlässigkeit und Leistung.
Details für den Bau:

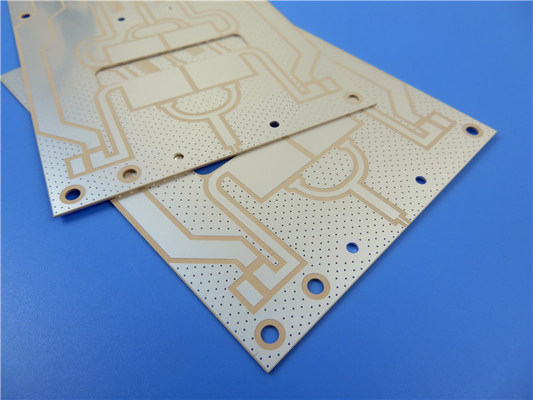

Diese Leiterplatte ist eine 2-schichtige starre Konstruktion mit folgenden Stapeln: Copper_layer_1 (35 μm), AD250C (1.524 mm oder 60 mil) und Copper_layer_2 (35 μm).6 mm und ein fertiges Kupfergewicht von 1 Unze (1.4 mils) für die äußeren Schichten, wobei eine Balance zwischen Langlebigkeit und Leistung hergestellt wird.
Zusätzliche Angaben:
Die Abmessungen der Platine sind 355 mm x 210 mm (1 PCS) mit einer Toleranz von +/- 0,15 mm. Sie unterstützt einen Mindestspuren-/Raum von 6/6 mil und eine Mindestlochgröße von 0,4 mm. Diese Leiterplatte hat keine Blindvias.Es verfügt über eine Oberflächenbeschichtung mit Hot Air Soldering Level und keine oberen oder unteren Seidenblätter oder LötmaskenVor dem Versand wird jede Leiterplatte zu 100% elektrisch getestet, um eine optimale Leistung zu gewährleisten.
Statistiken:
Diese Leiterplatte besteht aus 118 Komponenten, 260 Pads, 118 Through-Hole-Pads, 142 Top SMT-Pads und keine Bottom SMT-Pads.
Normen und Verfügbarkeit:
Dieses PCB entspricht den IPC-Klasse-2-Standards, die hohe Herstellungs- und Leistungsstandards garantieren.Bereitstellung von Kunden auf der ganzen Welt mit Zugang zu seinen außergewöhnlichen Funktionen und Leistung.
Anwendungen:
Diese vielseitige Leiterplatte findet Anwendungen in verschiedenen Bereichen, darunter Antennen für Mobilfunkinfrastruktur-Basisstationen, Telematik-Antennen für Automobil und kommerzielle Satelliten-Radio-Antennen.Wählen Sie unsere AD250-basierte PCB für zuverlässige, hochleistungsfähige Lösungen für kommerzielle Mikrowellen- und HF-Anwendungen.
PCB-Material: | Gewebte Glasfaser-/keramisch gefüllte Verbundstoffe auf PTFE-Basis |
Bezeichnung: | AD250C |
Dielektrische Konstante: | 2.50 (10 GHz) |
Dissipationsfaktor | 0.0013 (10 GHz) |
Anzahl der Schichten: | Doppelseitige PCB, mehrschichtige PCB, hybride PCB |
Kupfergewicht: | 1 Unz (35 μm), 2 Unz (70 μm) |
Dielektrische Dicke | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenveredelung: | Immersionsgold (ENIG), HASL, Immersionssilber, Immersionstin, OSP, ENEPIG, Bares Kupfer, reines Gold etc. |
