Markieren: | Hochfrequenz-Rigid PCB-Schaltplatten,1 mm Hochfrequenz-PCB,8 Schicht Hochfrequenz-PWB |
---|
Wir präsentieren unsere Hochfrequenz-PCB, die auf dem robusten 370HR-Substrat gebaut wurde, für Anwendungen, die außergewöhnliche Leistung im Bereich der hohen Frequenzen erfordern.Dieses PCB übertrifft die Erwartungen in Bezug auf die thermische Stabilität, Zuverlässigkeit und Kompatibilität mit fortschrittlichen Fertigungsprozessen.Es ist die ideale Wahl für Industriezweige, die zuverlässige Hochfrequenzlösungen benötigen., wie z. B. Telekommunikations-, Luft- und Raumfahrtsysteme und Radarsysteme.
Das 370HR-Substrat, das für seine hohe Leistungsfähigkeit bekannt ist, verwendet ein patentiertes 180°C Tg FR-4 multifunktionales Epoxidharzsystem.Dieses innovative Design sorgt für optimale thermische Leistung und ZuverlässigkeitDas 370HR-Laminat und die Präpregs enthalten hochwertiges E-Glas-Glasgewebe.mit einem Durchmesser von mehr als 10 mm,Darüber hinaus übertrifft das 370HR-PCB traditionelle FR-4-Materialien durch seine außergewöhnlichen mechanischen, chemischen und Feuchtigkeitsbeständigen Eigenschaften.
Hauptmerkmale:
- UL-Zertifiziert und RoHS-konform, was die Einhaltung strenger Qualitäts- und Umweltstandards zeigt.
- CAF-beständig, schützt vor der Bildung von leitfähigen Filamenten und gewährleistet eine lang anhaltende Leistung.
- Glasübergangstemperatur (Tg) von 180°C, die eine außergewöhnliche thermische Stabilität unter Hochfrequenzbedingungen bietet.
- Zersetzungstemperatur (Td) von 340°C, was eine hohe Haltbarkeit und Temperaturbeständigkeit gewährleistet.
- Delaminationszeit durch TMA (Kupfer entfernt): T260 von 60 Minuten, T288 von 30 Minuten, was auf eine ausgezeichnete thermische Leistung hinweist.
Vorteile:
- FR-4-Prozesskompatibilität, die eine nahtlose Integration in bestehende Fertigungsprozesse ermöglicht.
- UV-Blockung und AOI-Fluoreszenz, die die visuelle Kontrolle und Qualitätskontrolle während der Produktion verbessern.
- Mehrfache Rückflussfähigkeit, die eine effiziente Montage und Nachbearbeitung ermöglicht.
- HDI-Technologie kompatibel, so daß fortschrittliche Hochdichte-Verbindungskonzepte möglich sind.

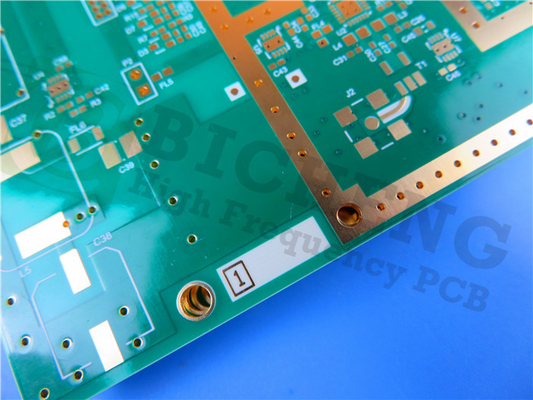

Diese Hochfrequenz-PCB verfügt über eine 8-schichtige starre Konstruktion, optimiert für eine überlegene Signalintegrität und Stromverteilung.Sicherstellung einer optimalen Leistung bei HochfrequenzanwendungenMit einer Endplattenstärke von 1,0 mm ist ein Gleichgewicht zwischen Langlebigkeit und Kompaktheit erreicht.
Die Konstruktionsdetails dieses PCB umfassen eine Mindestspur/Bereich von 4/4 mil, eine Mindestlochgröße von 0,2 mm und ein fertiges Kupfergewicht von 1 oz (1,4 mil) für die inneren und äußeren Schichten.Durchplattierungstärke 20 μm, während die Oberfläche mit Eintauzgold (4 Mikro-Zoll) versehen ist, was eine außergewöhnliche Leitfähigkeit und ein zuverlässiges Löten gewährleistet.und die oberen und unteren Lötmasken sind grün, was die visuelle Ästhetik und den Schutz der PCB weiter verbessert.
Vor der Lieferung unterliegt jede Leiterplatte einem strengen 100% elektrischen Test, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.und 152 DurchgängeDiese Hochfrequenz-PCB bietet Vielseitigkeit für verschiedene Konstruktionsanforderungen.
Das auf dem 370HR-Substrat gebaute Hochfrequenz-PCB steht weltweit Kunden zur Verfügung, die von seinen außergewöhnlichen Eigenschaften und Leistungen profitieren können.Wählen Sie diese fortschrittliche Lösung für Ihre Hochfrequenzanwendungen in der Telekommunikation, Luft- und Raumfahrt, Radarsysteme und mehr, und erleben Sie beispiellose Zuverlässigkeit und Leistung im Bereich der hohen Frequenzen.
