Doppelseitige RO4535 PCB Substrate 30mil mit weißem Seidenlack und ENIG Oberflächenveredelung

Double Sided RO4535 PCB Substrates 30mil With White Silkscreen And ENIG Surface Finish
Double Sided RO4535 PCB Substrates 30mil With White Silkscreen And ENIG Surface Finish Double Sided RO4535 PCB Substrates 30mil With White Silkscreen And ENIG Surface Finish

Großes Bild :  Doppelseitige RO4535 PCB Substrate 30mil mit weißem Seidenlack und ENIG Oberflächenveredelung

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Zahlung und Versand AGB:
Min Bestellmenge: 1 PCS
Preis: USD9.99/PCS-99.99/PCS
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000 Stück pro Monat
Ausführliche Produkt-Beschreibung
Markieren:

PCB-Platten mit Seidenschirm Oberflächenveredelung

,

Doppelseitige PCB-Substrate

,

30 ml PCB-Substrate

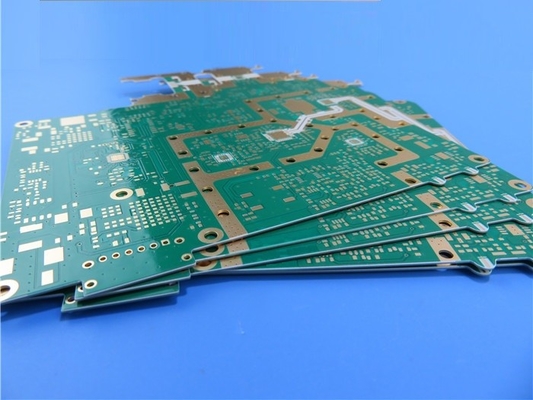

Diese 2-schichtige starre Leiterplatte wurde mit Rogers RO4535 Keramik gefertigt,Glasverstärkte KohlenwasserstofflaminateMit einer dielektrischen Konstante (DK) von 3,41 bei 10 GHz und einem Abfallfaktor von 0,0037 bei 10 GHz werden geringe Verluste und geringe PIM-Reaktionen gewährleistet.eine zuverlässige Leistung bietet.



Die PCB-Substrate verfügen über einen (typischen) PIM-Wert von -157 dBC, was auf eine ausgezeichnete Signalintegrität und minimale Störungen hinweist.und Z-Achse CTE von 50 ppm/°CDiese PCB bietet Stabilität bei unterschiedlichen Temperaturbedingungen und funktioniert zuverlässig von -40°C bis +85°C, was sie für verschiedene Umgebungen geeignet macht.



Eigentum RO4535 Ausrichtung Einheiten Die Situation Prüfmethode
Dielektrische Konstante 3.44 ± 0.08 Z - 10 GHz/23°C2.5 GHz Die in Absatz 1 genannten Anforderungen gelten nicht.2.5.5.5
Verlustfaktor 0.0032 Z - 2.5 GHz/23°C IPC-TM-650, 2.5.5.5
0.0037 10 GHz/23°C
PIM (typisch) -157 - dBc 43 dBm reflektierte Töne Summitek 1900b PIM-Analysator
Dielektrische Festigkeit > 500 Z V/mil 0.51 mm IPC-TM-650, 2.5.6.2
Dimensionelle Stabilität < 05 X, Y mm/m (Mils/Zoll) nach dem Ätzen IPC-TM-650, 2.4.39A
Koeffizient der thermischen Ausdehnung 16 X ppm/°C - 55 bis 288°C IPC-TM-650, 2.4.41
17 Y
50 Z
Wärmeleitfähigkeit 0.6 - W/(m.K) 80°C ASTM C518
Feuchtigkeitsabsorption 0.09 - % D48/50 IPC-TM-650, 2.6.2.1 ASTM D570
Tg >280 - °CTMA Eine IPC-TM-650, 2.4.24.3
Dichte 1.9 - gm/cm3 - ASTM D792
Kupferschalenfestigkeit 5.1(0.9) - Gewichtsverhältnis 1 Unze. EDC-Schwimmer nach dem Lötwerk IPC-TM-650, 2.4.8
Entflammbarkeit V-0 - - - UL 94
Bleifreies Verfahren kompatibel - Ja, das ist es. - - - -



Wir bieten eine Reihe von Funktionen und Vorteilen für verschiedene Anwendungen.Gewährleistung einer optimalen Leistung für eine Vielzahl von AnwendungenDas eingesetzte thermosettende Harzsystem ist mit Standard-PCB-Fertigungsprozessen kompatibel, wodurch die Produktion und Montage vereinfacht werden.Ermöglicht einen höheren Ertrag bei größeren PlattengrößenDie einheitlichen mechanischen Eigenschaften gewährleisten die Aufrechterhaltung der Form während der Handhabung und erhöhen die Zuverlässigkeit.Verbesserung der Leistungsabwicklung.



Das Stackup besteht aus einer Kupferschicht von 35 μm, einem Rogers 4535 Kern von 0,762 mm und einer weiteren Kupferschicht von 35 μm.Einhaltung präziser KonstruktionsdetailsMit einer Plattengröße von 94,05 mm x 116,05 mm bietet es kompakte und gleichzeitig effiziente Gestaltungsmöglichkeiten.die eine komplizierte Schaltung ermöglichtDiese Leiterplatte wurde ohne Blindvias entworfen und mit einer hochwertigen Oberfläche aus Eintauchengold veredelt.



Vor der Lieferung wurde das PCB einer gründlichen elektrischen Prüfung unterzogen, um seine Zuverlässigkeit und die Einhaltung der Qualitätsstandards zu gewährleisten.Gewährleistung einer gleichbleibenden Leistung und Langlebigkeit.



Parameter Wert
Anzahl der Schichten 1 bis 32
Substratmaterial Die in Absatz 1 Buchstabe b genannten Verfahren gelten nicht für die Verwendung von Stoffen, die in der Verpackung enthalten sind, sondern nur für die Verwendung in der Verpackung.TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (Hoch Tg S1000-2M, TU-872 SLK, TU-768, IT-180A usw.), FR-4 Hohe CTI> 600V; Polyimid, PET; Metallkern usw.
Höchstgröße Flugprüfung: 900*600mm, Befestigungsprüfung 460*380mm, keine Prüfung 1100*600mm
Toleranz im Rahmen des Vorstands Der Prüfstand ist in der Lage, die Prüfungen durchzuführen.
PCB-Dicke 0.0157" - 0.3937" (0,40mm--10.00mm)
Ausnahme für die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Prüfungen. ± 8%
Ausnahme für die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Fahrzeuge ± 10%
Isolationsschichtdicke 0.00295" - 0.1969" (0.075mm - 5.00mm)
Mindeststrecke 0.003" (0,075 mm)
Mindestfläche 0.003" (0,075 mm)
Außen Kupferdicke 35 μm bis 420 μm (1 oz bis 12 oz)
Innere Kupferdicke 17 μm-350 μm (0,5 oz - 10 oz)
Bohrloch (mechanisch) 0.0059" - 0,25" (0,15mm - 6,35mm)
Fertiges Loch (mechanisch) 0.0039"-0.248" (0,10mm-6,30mm)
Durchmesser Toleranz (mechanisch) 0.00295" (0,075mm)
Registrierung (mechanisch) 0.00197" (0,05 mm)
Bildverhältnis 12:1
Typ der Lötmaske LPI
Min Soldermask Brücke 0.00315" (0,08mm)
Min. Schweißmaskenfreiheit 0.00197" (0,05 mm)
Stecker über Durchmesser 0.0098" - 0,0236" (0,25mm-0,60mm)
Toleranz für die Impedanzkontrolle ± 10%
Oberflächenbearbeitung HASL, HASL LF, ENIG, Immersion Tin, Immersion Silber, OSP, Gold Finger, reines Gold beschichtet usw.



Mit 134 Komponenten und insgesamt 243 Pads, darunter 130 Durchlöcher-Pads und 113 Top-Surface-Mount-Technologie (SMT) -Pads, bietet dieses PCB eine Vielseitigkeit in Bezug auf die Komponentenintegration.Es verfügt über 271 Durchgänge und 9 Netze., die Flexibilität für verschiedene Schaltkreisverbindungen bietet.



Doppelseitige RO4535 PCB Substrate 30mil mit weißem Seidenlack und ENIG Oberflächenveredelung 0



Die Grafiken wurden im Gerber RS-274-X-Format geliefert, um die Kompatibilität mit Standard-Fertigungsprozessen zu gewährleisten.Typische Anwendungen dieses Produkts sind Antennen für Basisstationen der Mobilfunkinfrastruktur und WiMAX-Antennennetze.



Sollten Sie technische Anfragen haben oder zusätzliche Informationen benötigen, zögern Sie bitte nicht, sich an unser Team unter sales10@bichengpcb.com zu wenden.Unser Team ist voll und ganz bestrebt, Ihnen hervorragende Unterstützung zu bieten und Ihre höchste Zufriedenheit mit unseren Produkten zu gewährleisten..
