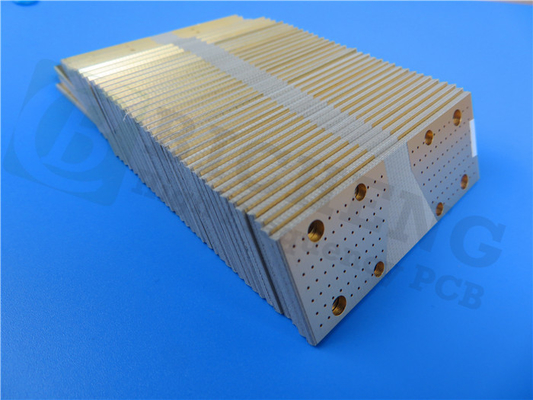

2L Immersion Silber Hochfrequenz-PCB 30mil RT Duroid 6035HTC

Einführung des RT/duroid 6035HTC PCB, einer hochmodernen Lösung, die den anspruchsvollen Anforderungen von Hochleistungs-HF- und Mikrowellenanwendungen gerecht werden soll.mit einer Breite von mehr als 20 mm,, bietet dieses PCB-Material außergewöhnliche Leistung und Zuverlässigkeit.Der RT/Duroid 6035HTC gewährleistet eine überlegene Signalintegrität und einen minimalen Verlust, auch in Hochfrequenzumgebungen.

Die RT/duroid 6035HTC-PCB verfügt über verschiedene Eigenschaften und Vorteile, die sie zu einer idealen Wahl für kritische elektronische Konstruktionen machen.die zu niedrigeren Betriebstemperaturen bei Hochleistungsanwendungen führenMit einer geringen Verlusttangente liefert diese Leiterplatte eine hervorragende Hochfrequenzleistung, die eine optimale Signalübertragung gewährleistet.Die thermisch stabile, niedrigprofilierte und umgekehrt behandelte Kupferfolie trägt zu einem geringeren Einsetzungsverlust und einer außergewöhnlichen thermischen Stabilität von Spuren bei..

Einer der Hauptvorteile des RT/duroid 6035HTC-PCB ist sein fortschrittliches Füllsystem, das die Bohrbarkeit verbessert und die Werkzeuglebensdauer im Vergleich zu Aluminium enthaltenden Schaltkreismaterialien verlängert.Dies bedeutet eine verbesserte Produktionseffizienz und Kosteneffizienz für Ihre Projekte.

Die 2-schichtige starre PCB-Konstruktion verfügt über Kupferschichten mit einer Dicke von 35 μm, die den Rogers Core RT / Duroid 6035HTC mit einer Endplattendicke von 0,762 mm (30mil) überdecken.9 mm und einem fertigen Kupfergewicht von 1 Unze (1.4 mil) auf den äußeren Schichten, schafft dieses PCB die perfekte Balance zwischen Langlebigkeit und Kompaktheit.

Die RT/duroid 6035HTC-PCB ist so konzipiert, dass sie den IPC-Klasse-2-Standards entspricht, um ihre Qualität und Zuverlässigkeit zu gewährleisten.Sicherstellung der Einhaltung der höchsten Leistungsstandards.

Mit seiner breiten Verfügbarkeit weltweit, ist die RT/Duroid 6035HTC PCB bereit, Ihre Projekte zu unterstützen, wo immer Sie sind.Kompatibilität mit verschiedenen Konstruktionssoftware und Fertigungsprozessen.

Diese leistungsstarke Leiterplatte findet zahlreiche Anwendungen im Bereich der HF- und Mikrowellenelektronik.Koppler, Filter, Kombinatoren und Leistungsabteilungen.

Für technische Anfragen oder weitere Informationen wenden Sie sich bitte an Ivy unter sales10@bichengpcb.com.Unser Expertenteam ist bereit, Ihnen zu helfen, das volle Potenzial der RT/duroid 6035HTC PCB für Ihr nächstes Projekt zu erschließen.

Vorteile der Verwendung von RT/Duroid 6035HTC Material:

1Hohe Wärmeleitfähigkeit: Das RT/Duroid 6035HTC-Material bietet eine hohe Wärmeleitfähigkeit und ermöglicht eine effiziente Wärmeableitung.Diese Eigenschaft ist besonders für Hochleistungsanwendungen von Vorteil, da sie dazu beiträgt, die Betriebstemperaturen zu senken und die allgemeine Zuverlässigkeit der PCB zu verbessern.

2. Niedrigverlusttangent: Mit einer niedrigen Verlusttangent bietet das RT/Duroid 6035HTC-Material eine hervorragende Hochfrequenzleistung.für HF- und Mikrowellenanwendungen geeignet, die eine präzise und zuverlässige Signalintegrität erfordern.

3. Thermisch stabile Kupferfolie: Das Material enthält eine thermisch stabile, niedrigprofilierte und umgekehrt behandelte Kupferfolie, die die thermische Stabilität von Spuren verbessert und den Einsetzungsverlust reduziert.Es gewährleistet auch die Zuverlässigkeit und Langlebigkeit der PCB, auch unter schwierigen Betriebsbedingungen.

4. Advanced Filler System: Das RT/Duroid 6035HTC Material verwendet ein fortschrittliches Füllsystem, das die Bohrbarkeit im Vergleich zu Aluminium enthaltenden Schaltkreismaterialien verbessert.Dies führt zu einer verbesserten Produktionseffizienz und einer längeren Werkzeuglebensdauer, was es zu einer kostengünstigen Wahl für die PCB-Fertigung macht.

5Weite Temperaturbereiche: Das RT/Duroid 6035HTC-Material ist für den Betrieb im Temperaturbereich von -40°C bis +85°C ausgelegt.Dieser breite Temperaturbereich macht es für verschiedene Anwendungen geeignet, bei denen Temperaturschwankungen erwartet werden.

Nachteile der Verwendung von RT/Duroid 6035HTC Material:

1Kosten: Die fortschrittlichen Eigenschaften und Leistungsfähigkeit des RT/Duroid 6035HTC-Materials sind im Vergleich zu Standard-PCB-Materialien kostengünstiger.Die höheren Kosten können für Projekte mit strengen Budgetbeschränkungen eine Gegenleistung sein.

2. Begrenzte Verfügbarkeit: Obwohl das Produkt weltweit erhältlich ist, ist das RT/duroid 6035HTC-Material möglicherweise nicht so leicht verfügbar wie einige andere gängige PCB-Materialien.Dies könnte Herausforderungen in Bezug auf Beschaffung und Lieferzeiten mit sich bringen, insbesondere für dringende oder zeitlich wichtige Projekte.

3- Komplexität der Herstellung: Die einzigartigen Eigenschaften des RT/Duroid 6035HTC-Materials erfordern möglicherweise spezielle Herstellungsprozesse und Fachkenntnisse.Die Herstellung und Montage von PCB mit diesem Material kann im Vergleich zu herkömmlichen Materialien komplexer sein, was möglicherweise zu erhöhten Produktionskosten führt.

4. Begrenzte Designflexibilität: Bei Verwendung des RT/Duroid 6035HTC-Materials können bestimmte Konstruktionsbeschränkungen gelten.und LöchergrößenDie Designer sollten sich dieser Einschränkungen bewusst sein und ihre Layouts entsprechend planen.

Trotz dieser möglichen Nachteile sind die Vorteile der Verwendung des RT/duroid 6035HTC-Materials, wie hohe Wärmeleitfähigkeit, geringe Verlusttangente und thermisch stabile Kupferfolie,Es ist eine ausgezeichnete Wahl für Hochleistungs-HF- und Mikrowellenanwendungen, bei denen eine überlegene Leistung und Zuverlässigkeit von entscheidender Bedeutung sind..
