| Grundmaterial: | Rogers 4300C | PWB-Größe: | 84 x 78mm=1PCS |
|---|---|---|---|
| Kupfernes Gewicht: | 1oz | Oberflächenende: | Immersionsgold |
| Schicht-Zählung: | 2 Schicht | PWB-Stärke: | 1.7mm |
| Markieren: | Immersionsvergoldetes Leiterplattenmaterial,Leiterplattenmaterial mit niedrigem Verlustfaktor,60-Mil-HF-Leiterplatte |
||

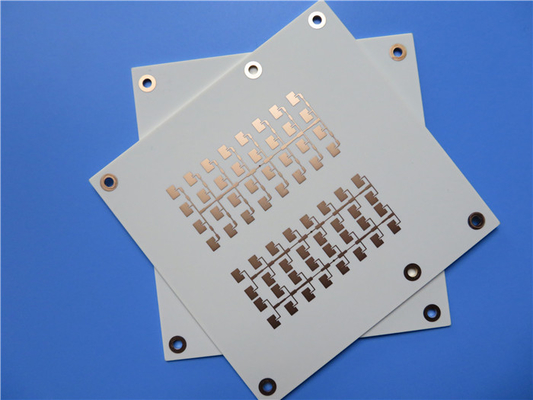

Wir freuen uns, Ihnen unsere neueste Leiterplatte aus RO4003C-Substrat vorstellen zu können, die eine strenge Kontrolle der Dielektrizitätskonstante und einen niedrigen Verlustfaktor bietet.
Unsere neu gelieferte Leiterplatte besteht aus hochwertigem Rogers RO4003C-Material und gewährleistet eine zuverlässige und effiziente Leistung.Es ist für den Betrieb in einem weiten Temperaturbereich von -40℃ bis +85℃ ausgelegt und nutzt ein bleifreies Verfahren.
Zu den Konstruktionsdetails der Leiterplatte gehören eine dielektrische Dicke von 60 mil, eine Basiskupferdicke von 17 µm und eine weitere Basiskupferdicke von 17 µm.Die Plattenabmessungen betragen 32,00 x 54,00 mm mit einer Toleranz von +/-0,15 mm.Die minimale Spur-/Abstandsgröße und die minimale Lochgröße betragen 6/8 mil bzw. 17 mil.Diese Leiterplatte verfügt über keine blinden oder vergrabenen Vias und hat eine Gesamtdicke von 1,7 mm.
Das fertige Kupfergewicht für alle Schichten beträgt 1 Unze (1,4 Mil) und die Dicke der Durchkontaktierung beträgt 1 Mil.Die Oberfläche der Leiterplatte besteht aus Immersionsgold (ENIG) mit einer grünen oberen Lötmaske und keiner unteren Lötmaske.Es gibt keinen Siebdruck auf den Lötpads.Zur Sicherstellung der Qualität wurde die Platine einem 100 % elektrischen Test unterzogen.
Für die Leiterplattenoberseite wird eine plattenförmige Lotpastenschablone mitgeliefert, die die Montage erleichtert.Die Leiterplatte enthält insgesamt 19 Komponenten, 24 Pads, 9 Durchgangslöcher, 17 obere SMT-Pads, 8 untere SMT-Pads, 98 Durchkontaktierungen und 115 Netze.
Bitte beachten Sie, dass eine Impedanzanpassung von +/- 10 % in dieser Platine nicht enthalten ist.Wenn Sie technische Fragen oder Bedenken haben, kann Ihnen Ivy unter sales10@bichengpcb.com weiterhelfen.
Insgesamt bietet diese Leiterplatte hohe Qualität, Zuverlässigkeit und Effizienz für ein breites Anwendungsspektrum.Sein präzises und leistungsstarkes Design stellt sicher, dass es Ihren Anforderungen entspricht.
EinführungvonRO4003C
RO4003C ist ein Hochfrequenz-Laminatmaterial, das sich ideal für den Einsatz in der Leiterplattenfertigung eignet.Es bietet mehrere Vorteile, die es zu einer guten Wahl für Ihr nächstes PCB-Projekt machen.In diesem Artikel untersuchen wir die Vorteile der Verwendung von RO4003C in Ihrer neu gelieferten Leiterplatte und die Eigenschaften, die es von anderen Materialien abheben.
Die Eigenschaften von RO4003C
RO4003C ist ein glasfaserverstärkter Verbundstoff aus Kohlenwasserstoff und Keramik mit einer Dielektrizitätskonstante von 3,38 ± 0,05 und einem Verlustfaktor von 0,0027.Diese Eigenschaften machen es zu einem zuverlässigen Material für die Leiterplattenherstellung.RO4003C hat außerdem einen thermischen Koeffizienten ε von +40 ppm/℃ und einen spezifischen Volumenwiderstand von 1,7 x 1010 MΩ.cm, die für Hochfrequenzanwendungen unerlässlich sind.
Vorteile der Verwendung von RO4003C bei der Leiterplattenherstellung
RO4003C hat mehrere Vorteile, die es zu einem idealen Material für die Leiterplattenfertigung machen.Seine hervorragenden elektrischen Eigenschaften machen es perfekt für Hochfrequenzanwendungen.Darüber hinaus ist RO4003C mit bleifreien Prozessen kompatibel und somit eine umweltfreundliche Option.Seine geringe Feuchtigkeitsaufnahmerate von 0,06 % gewährleistet die Zuverlässigkeit Ihrer Leiterplatte.
Verständnis der Dielektrizitätskonstante und des Verlustfaktors von RO4003C
Die Dielektrizitätskonstante und der Verlustfaktor sind entscheidende Eigenschaften von RO4003C.Die Dielektrizitätskonstante bestimmt die Fähigkeit des Materials, elektrische Energie zu speichern, während der Verlustfaktor die Menge an Energie angibt, die als Wärme verloren geht.RO4003C hat eine Dielektrizitätskonstante von 3,38 ± 0,05 und einen Verlustfaktor von 0,0027, was es zu einem idealen Material für Hochfrequenzanwendungen macht, die eine zuverlässige elektrische Leistung erfordern.
Thermische Eigenschaften von RO4003C und ihre Auswirkungen auf das PCB-Design
Der thermische Koeffizient von ε von RO4003C von +40 ppm/℃ bedeutet, dass sich seine Dielektrizitätskonstante mit der Temperatur ändert.Diese Eigenschaft kann die Leistung Ihrer Leiterplatte beeinträchtigen, insbesondere in Umgebungen mit hohen Temperaturen.Daher ist es wichtig, beim Design Ihrer Leiterplatte die thermischen Eigenschaften von RO4003C zu berücksichtigen.
| RO4003C Typischer Wert | |||||
| Eigentum | RO4003C | Richtung | Einheiten | Zustand | Testmethode |
| Dielektrizitätskonstante, εProzess | 3,38 ± 0,05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Geklemmte Streifenleitung | |
| Dielektrizitätskonstante,εDesign | 3,55 | Z | 8 bis 40 GHz | Differenzielle Phasenlängenmethode | |
| Verlustfaktortan,δ | 0,0027 0,0021 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Wärmekoeffizient von ε | +40 | Z | ppm/℃ | -50℃bis 150℃ | IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 1,7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oberflächenwiderstand | 4,2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische Stärke | 31,2(780) | Z | Kv/mm (v/mil) | 0,51 mm (0,020 Zoll) | IPC-TM-650 2.5.6.2 |
| Zugmodul | 19.650 (2.850) 19.450(2.821) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Zugfestigkeit | 139(20,2) 100(14,5) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Biegefestigkeit | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionsstabilität | <0,3 | X,Y | mm/m (Mil/Zoll) |
nach Ätzung+E2/150℃ | IPC-TM-650 2.4.39A |
| Der Wärmeausdehnungskoeffizient | 11 14 46 |
X Y Z |
ppm/℃ | -55℃bis288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | ℃TGA | ASTM D 3850 | ||
| Wärmeleitfähigkeit | 0,71 | W/M/ÖK | 80℃ | ASTM C518 | |
| Feuchtigkeitsaufnahme | 0,06 | % | 48 Stunden Eintauchen 0,060" Probentemperatur 50℃ |
ASTM D 570 | |
| Dichte | 1,79 | gm/cm3 | 23℃ | ASTM D 792 | |
| Kupferschälfestigkeit | 1.05 (6,0) |
N/mm (pli) |
nach dem Lotschwimmen 1 Unze. EDC-Folie |
IPC-TM-650 2.4.8 | |
| Entflammbarkeit | N / A | UL 94 | |||
| Kompatibel mit bleifreiem Prozess | Ja | ||||
Elektrische Eigenschaften von RO4003C für Hochfrequenz-PCB-Anwendungen
RO4003C verfügt über hervorragende elektrische Eigenschaften, einschließlich eines geringen dielektrischen Verlusts und einer hohen dielektrischen Festigkeit.Diese Eigenschaften machen es ideal für Hochfrequenzanwendungen, die eine zuverlässige elektrische Leistung erfordern.Darüber hinaus verringert der niedrige Verlustfaktor des RO4003C die Wahrscheinlichkeit elektromagnetischer Störungen (EMI).
Die Kompatibilität von RO4003C mit bleifreien Prozessen
RO4003C ist mit bleifreien Prozessen kompatibel und stellt somit eine umweltfreundliche Option für die Leiterplattenherstellung dar.Da bleifreie Prozesse aufgrund von Umweltbedenken und -vorschriften immer beliebter werden, stellt die Verwendung von RO4003C sicher, dass Ihre Leiterplatte diese Anforderungen erfüllt.
Wie RO4003C die Leistung und Zuverlässigkeit von Leiterplatten verbessert
Die außergewöhnlichen elektrischen und thermischen Eigenschaften von RO4003C machen es zu einem idealen Material zur Verbesserung der Leistung und Zuverlässigkeit von Leiterplatten.Die geringe Feuchtigkeitsaufnahme und die Kompatibilität mit bleifreien Prozessen sorgen dafür, dass Ihre Leiterplatte auf lange Sicht zuverlässig ist.Darüber hinaus ist RO4003C aufgrund seiner Dimensionsstabilität und seines Wärmeausdehnungskoeffizienten ein stabiles Material, das Temperaturschwankungen und mechanischer Beanspruchung standhält.
Testmethoden für RO4003C und PCB-Herstellung
Verschiedene Prüfmethoden stellen die Qualität und Zuverlässigkeit der RO4003C- und Leiterplattenfertigung sicher.Diese Testmethoden stellen sicher, dass der in Ihrer Leiterplatte verwendete RO4003C den Industriestandards entspricht und zuverlässig funktioniert.
Warum RO4003C das ideale Material für Ihr nächstes PCB-Projekt ist
Zusammenfassend lässt sich sagen, dass RO4003C ein außergewöhnliches Material ist, das beispiellose Vorteile für die Leiterplattenfertigung bietet.Seine hervorragenden elektrischen, thermischen und Dimensionseigenschaften machen es zur idealen Wahl für Hochfrequenzanwendungen.Darüber hinaus ist RO4003C mit bleifreien Prozessen kompatibel und stellt so sicher, dass Ihre Leiterplatte den Umweltstandards entspricht.Durch den Einsatz von RO4003C in Ihrem nächsten PCB-Projekt können Sie die Leistung und Zuverlässigkeit Ihrer PCB optimieren und sie so zu einer sinnvollen und praktischen Investition machen.Mit seinen überlegenen Eigenschaften ist RO4003C die Zukunft der PCB-Materialien und ein Game-Changer in der Elektronikindustrie.
