Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | Gesponnenes Fiberglas verstärkt, PTFE-ansässige Zusammensetzungen | Schicht-Zählung: | Doppeltes mit Seiten versehenes PWB, mehrschichtiges PWB, hybrides PWB |
|---|---|---|---|
| PWB-Stärke: | Doppeltes mit Seiten versehenes PWB, mehrschichtiges PWB, hybrides PWB | PWB-Größe: | ≤400 mm x 500 mm |
| Lötmittel-Maske: | Grünes, schwarzes, blaues, gelbes, rotes etc. | Kupfernes Gewicht: | 1oz (35µm), 2oz (70µm) |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP, reines Gold überzog ETC…. | ||
| Hervorheben: | 30mil Rogers Printed Circuit Board,Doppeltes mit Seiten versehenes HochfrequenzpWB,Immersions-Zinn Rogers-PWB-Brett |
||

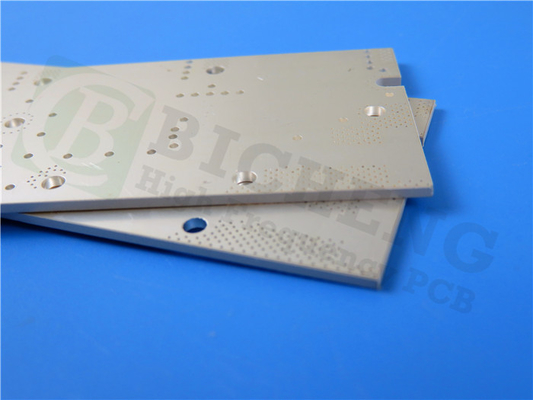

Rogers DiClad 880 Hochfrequenzplatine20mil 30mil 60mil mit Gold, Zinn und Silber
(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)
Kurze Einleitung
Rogers DiClad 880 PCBs sind gewebte, glasfaserverstärkte Verbundwerkstoffe auf PTFE-Basis (ohne keramische Füllstoffe), die eine niedrigere Dielektrizitätskonstante und Verlustfaktoren bieten, indem sie weniger Lagen gewebter Glasfasern und einen höheren Anteil an PTFE-Gehalt verwenden.Ihr DK- und DF-Wert ähnelt dem von RT/duroid 5880.
Die Dielektrizitätskonstante der Leiterplatten wird durch die präzise Steuerung des Mischungsverhältnisses aus Glasfasergewebe und PTFE eingestellt.Je mehr Glasfasern vorhanden sind, desto größer ist die Dielektrizitätskonstante, jedoch ist die Größenstabilität besser.Das Glasfasergewebe in den Brettern ist in der gleichen Richtung gestapelt, um die Leistung in der XY-Richtung konstant zu halten.Aufgrund der Verwendung einer gewebten Glasfaserverstärkung ist die Größenstabilität in XY-Richtung besser als bei RT/duroid 5880 und RT/duroid 5870, ihr Wärmeausdehnungskoeffizient in Z-Achsenrichtung ist jedoch größer.
Typische Eigenschaften von DiClad 880
| Eigentum | Testmethode | Zustand | DiClad 880 |
| Dielektrizitätskonstante bei 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 2.17, 2.20 |
| Dielektrizitätskonstante bei 1 MHz | IPC TM-650 2.5.5.3 | C23/50 | 2.17, 2.20 |
| Verlustfaktor bei 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 0,0009 |
| Verlustfaktor bei 1 MHz | IPC TM-650 2.5.5.3 | C23/50 | 0,0008 |
| Wärmekoeffizient von Er (ppm/°C) | IPC TM-650 2.5.5.5 Angepasst |
-10°C bis +140°C | -160 |
| Schälfestigkeit (lbs.per Zoll) | IPC TM-650 2.4.8 | Nach thermischer Belastung | 14 |
| Volumenwiderstand (MΩ-cm) | IPC TM-650 2.5.17.1 | C96/35/90 | 1,4 x 109 |
| Oberflächenwiderstand (MΩ) | IPC TM-650 2.5.17.1 | C96/35/90 | 2,9 x 106 |
| Lichtbogenwiderstand | ASTM D-495 | D48/50 | >180 |
| Zugmodul (kpsi) | ASTM D-638 | A, 23°C | 267, 202 |
| Zugfestigkeit (kpsi) | ASTM D-882 | A, 23°C | 8.1, 7.5 |
| Druckmodul (kpsi) | ASTM D-695 | A, 23°C | 237 |
| Biegemodul (kpsi) | ASTM D-790 | A, 23°C | 357 |
| Dielektrischer Durchschlag (kV) | ASTM D-149 | D48/50 | >45 |
| Dichte (g/cm3) | ASTM D-792 Methode A | A, 23°C | 2.23 |
| Wasseraufnahme (%) | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
E1/105 + D24/23 | 0,02 |
| Wärmekoeffizient | IPC TM-650 2.4.24 | 0°C bis 100°C | |
| Ausdehnung (ppm/°C) | Mettler 3000 | ||
| X-Achse | Thermomechanisch | 25 | |
| Y-Achse | Analysator | 34 | |
| Z-Achse | 252 | ||
| Wärmeleitfähigkeit (W/mK) | ASTM E-1225 | 100°C | 0,261 |
| Ausgasung | NASA SP-R-0022A | 125 °C, ≤ 10-6 Torr | |
| Gesamtmasseverlust (%) | Maximal 1,00 % | 0,01 | |
| Gesammelte flüchtige Stoffe | Maximal 0,10 % | 0,01 | |
| Kondensierbares Material (%) | |||
| Wasserdampfrückgewinnung (%) | 0,01 | ||
| Sichtbares Kondensat (±) | NEIN | ||
| Entflammbarkeit UL File E 80166 | UL 94 Vertical Burn IPC TM-650 2.3.10 | C48/23/50, E24/125 | Erfüllt die Anforderungen von UL94-V0 |
Merkmale:
1. Extrem niedriger Verlusttangens bei 0,0009
2. Ausgezeichnete Dimensionsstabilität
3. Einheitliche Produktleistung
Vorteile:
1. Die elektrischen Eigenschaften sind über die Frequenz hinweg sehr gleichmäßig
2. Konsistente mechanische Leistung
3. Ausgezeichnete chemische Beständigkeit
Typische Anwendungen:
1. Kommerzielle Phased-Array-Netzwerke
2. Digitale Radioantennen
3. Filter, Koppler, LNAs
4. Verlustarme Basisstationsantennen
5. Militärische Radar-Feed-Netzwerke
6. Raketenleitsysteme
Unsere PCB-Fähigkeit (DiClad 880)
| PCB-Material: | Gewebte glasfaserverstärkte Verbundwerkstoffe auf PTFE-Basis |
| Bezeichnung: | DiClad 880 |
| Dielektrizitätskonstante: | 2,20 (10 GHz) |
| Verlustfaktor | 0,0009 (10 GHz) |
| Anzahl der Ebenen: | Doppelseitige Leiterplatte, mehrschichtige Leiterplatte, Hybrid-Leiterplatte |
| Kupfergewicht: | 1oz (35µm), 2oz (70µm) |
| Dielektrikumsdicke | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-Größe: | ≤400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenfinish: | Blankes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP, rein vergoldet usw. |
Unsere Vorteile
1. Das technische Design verhindert das Auftreten von Problemen in der Vorproduktion.
2. ISO9001, ISO14001, ISO13485, UL-zertifizierte Fertigungsfabrik;
3. AOI-Inspektion;
4. Leistungsstarke PCB-Funktionen unterstützen Ihre Forschung und Entwicklung, Ihren Vertrieb und Ihr Marketing.
5. Pünktliche Lieferung über 98 %;
6. Beliebige Layer-HDI-Leiterplatten;
7. 16000㎡-Werkstatt;30000㎡ Ausgabekapazität pro Monat;8000 Leiterplattentypen pro Monat;
8. Schnelle CADCAM-Prüfung und kostenloses PCB-Angebot;
9. Diversifizierte Versandart: FedEx, DHL, TNT, EMS;
10. Kein MOQ, niedrige Kosten für Prototypen und kleine Stückzahlen;
