14-Schicht-Panasonic Megtron M6 Hochgeschwindigkeits-PCB 2.123mm IPC Klasse 3 ENIG PCB

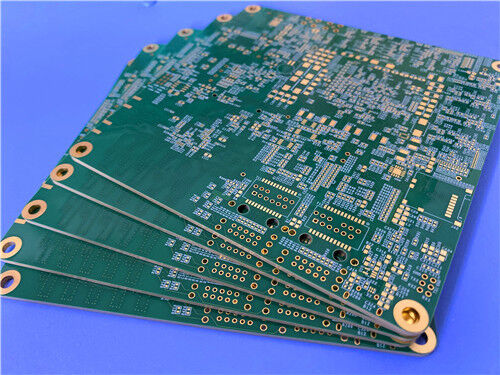

Hergestellt aus dem originalen Panasonic Megtron M6 Dielektrikum-Substrat mit extrem geringen Verlusten, ist diese kundenspezifische 14-lagige Hochgeschwindigkeits-Leiterplatte speziell für digitale Hochleistungsübertragung und zuverlässige industrielle Netzwerk-Systeme konzipiert. Mit einer Laminierdicke von 2,123 mm und einer gleichmäßigen Kupferdicke von 1 oz auf jeder leitfähigen Schicht bietet sie eine stabile Stromleitung und eine makellose Signalintegrität für komplexe mehrlagige Schaltungsdesigns. Die Platine verfügt über eine beidseitige grüne Lötstoppmaske, kombiniert mit einer scharfen weißen Siebdruckbeschriftung für eine klare Bauteilidentifikation und robusten Schaltungsschutz. Ergänzt durch eine chemisch vernickelte Palladium-Gold-Oberflächenbeschichtung (ENEPIG) bietet sie eine außergewöhnliche Oxidationsbeständigkeit, zuverlässige Lötbarkeit und eine dauerhafte Kompatibilität für Drahtbondverbindungen für den langfristigen industriellen Einsatz.

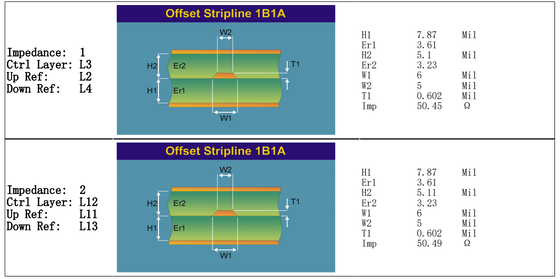

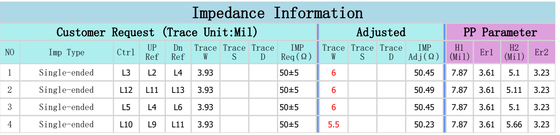

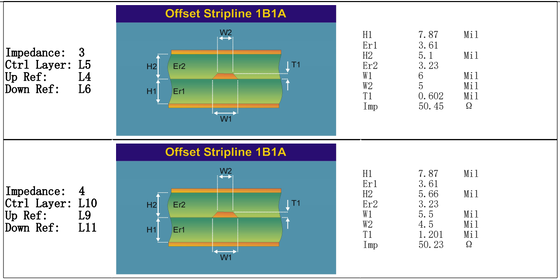

Hergestellt in voller Übereinstimmung mit den strengen Zuverlässigkeitsstandards IPC-6012 Klasse 3, verwendet diese Megtron M6 mehrlagige Leiterplatte eine 25 μm dicke, gleichmäßige Lochkupferschicht, um eine stabile Via-Leitung und strukturelle Integrität zu gewährleisten. Sie integriert eine präzise Impedanzkontrolltechnologie, um Signalübersprechen zu minimieren, Übertragungsabweichungen zu eliminieren und eine genaue Signalübereinstimmung für den Hochgeschwindigkeitsbetrieb von Schaltungen aufrechtzuerhalten. Um die strukturelle Dichte und Lötzuverlässigkeit zu maximieren, werden alle Mikro-Vias unter 0,4 mm mit Harz gefüllt und galvanisch flach gefüllt, wodurch Hohlraumdefekte vollständig beseitigt werden. Mit Abmessungen von 100 mm × 98 mm folgt diese hochpräzise Leiterplatte strikt den offiziellen Megtron M6 Fertigungsrichtlinien und ist somit eine Premium-Lösung für High-End-Kommunikationsinfrastrukturen, Enterprise-Server und anspruchsvolle Präzisions-Industrieelektronikgeräte.

LeiterplatteSpezifikationen

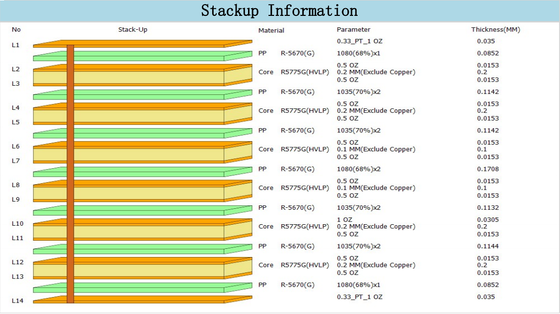

Leiterplatten-Stack-up

Offizielle Megtron M6 Verarbeitungsrichtlinien

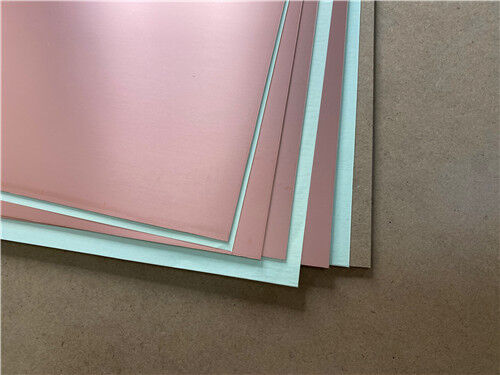

Panasonic Megtron M6 ist ein Premium-Material für Leiterplatten, halogenfrei, mit extrem geringen Verlusten und hoher Hitzebeständigkeit, optimiert für Hochgeschwindigkeits-Digital- und Kommunikationsinfrastruktur-Ausrüstung. Die strikte Einhaltung standardisierter Lagerungs-, Oberflächenvorbereitungs-, Klebe- und Trocknungsverfahren ist unerlässlich, um seine ursprüngliche Leistung mit niedrigem Df, thermische Stabilität und langfristige Zuverlässigkeit zu erhalten. Die standardisierten Fertigungsrichtlinien sind wie folgt zusammengefasst:

Materiallagerungsanforderungen

Megtron M6 Laminate müssen flach in einer kühlen, trockenen Umgebung gelagert werden, um Verformungen und Oberflächenkratzer zu vermeiden. Die Originalverpackung wird für die langfristige Konservierung empfohlen. Für M6 Prepreg-Materialien sind professionelle, kontrollierte Lagerbedingungen zwingend erforderlich: Temperatur ≤ 23 °C (73 °F) und relative Luftfeuchtigkeit ≤ 50 %. Langzeitlagerung erfordert eine Tieftemperaturkonservierung bei 5 °C (41 °F). Alle geöffneten Prepreg-Beutel müssen fest wiederverschlossen werden, um Feuchtigkeitsaufnahme zu verhindern. Die kumulative Expositionszeit in offenen Umgebungen sollte 8 Stunden nicht überschreiten, um eine Verschlechterung der Materialleistung zu vermeiden.

Laminat-Oberflächenvorbereitung

Verschiedene Kupferfolientypen werden mit gezielten Reinigungsprozessen behandelt, um eine optimale Oberflächenaktivität zu gewährleisten. Standardmäßige glänzende Kupferoberflächen können mit herkömmlichen chemischen Reinigungs- oder mechanischen Bürstverfahren behandelt werden. Umgekehrt behandelte Kupferfolien erfordern reine chemische Reinigungsverfahren, um die spezielle Oberflächenbehandlungsschicht zu schützen und eine stabile Haftleistung beim Laminieren aufrechtzuerhalten.

Behandlung der inneren Schichtbindung

Für die Bindung der inneren Schichten von Megtron M6 stehen mehrere Oxidationsbehandlungsoptionen zur Verfügung. Sowohl Schwarzoxid- als auch Braunoxid-Prozesse sind anwendbar, wobei die Schwarzoxid-Behandlung eine strenge Überprüfung der Abzugsfestigkeit vor der Massenproduktion erfordert, um die Laminierzuverlässigkeit zu gewährleisten. Die Peroxid/Schwefelsäure-Alternative Oxidationsbehandlung mit organischer Beschichtung ist die bevorzugte Lösung, die eine stabilere Bindungsgleichmäßigkeit und eine bessere Anpassungsfähigkeit für die Hochgeschwindigkeits-Mehrlagenlaminierung bietet.

Professionelle Trocknungsstandards

Eine vollständige Feuchtigkeitsentfernung ist entscheidend, um Delamination und Blasenbildung während des Laminierens zu verhindern. Fertige innere Schichten müssen vollständig getrocknet werden, um Oberflächen- und absorbierte Feuchtigkeit zu entfernen. Der empfohlene Standardprozess ist das Rack-Backen bei 105 °C (225 °F) für 20 bis 30 Minuten. Obwohl einige Bandoxidationsbehandlungsanlagen Hilfstrocknungsfunktionen bieten, wird das unabhängige Rack-Backen weiterhin dringend empfohlen, um eine gründliche Entfeuchtung und eine gleichbleibende Chargenqualität zu gewährleisten.

M6 Datenblatt
