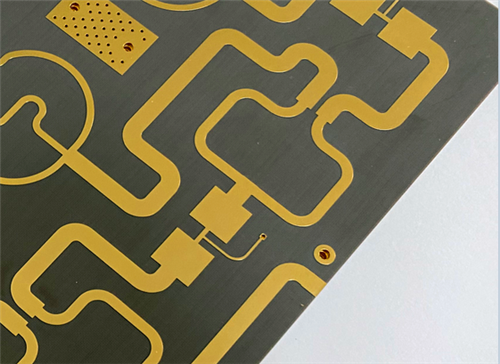

Doppelseitiges 7,5-mil TLY-5-Material mit extrem geringer Verlustmillimeter-Wellen-PCB

Dieses 2-Schicht-Rigid-PCB TLY-5 ist ein hochwertiges Hochfrequenz-Leiterplatten mit extrem geringen Verlusten, das für Millimeterwellen- und hochpräzise HF-Anwendungen entwickelt wurde.Gebaut mit hochstabilem TLY-5 gewebtem, glasfaserverstärktem PTFE-LaminatDiese starre Leiterplatte verfügt über eine 0,3 mm starke Platte und eine zuverlässige EPIG-Oberfläche, gepaart mit einer Außenschicht aus Kupfer.Hergestellt nach strengen IPC-Klasse-2-Richtlinien und vor der Lieferung zu 100% elektrisch getestet, bietet minimale dielektrische Verluste, hervorragende Dimensionsstabilität und stabile elektrische Leistung für 77 GHz-Automobilradar, Satellitenkommunikation, Ka/E/W-Band-Millimeterwellen-Geräte,und Luft- und Raumfahrtsysteme mit hoher ZuverlässigkeitWir begrüßen weltweite Anfragen und bieten weltweiten Versand an.

Was ist TLY-5-Laminat?

TLY-5 ist ein hochwertiger hochfrequenter PTFE-Verbundsubstrat,Verwendung von ultraleicht gewebter Glasfaserverstärkung, um eine wesentlich bessere Dimensionsstabilität zu erreichen als herkömmliche PTFE-Materialien aus geschnittenen FasernDie raffinierte gewebte Strukturmatrix verbessert die allgemeine mechanische Einheitlichkeit und Strukturkonsistenz und macht TLY-5 zu einer idealen Wahl für die Massenproduktion.

Dank ihres ultra-niedrigen Ablösungsfaktors und der streng kontrollierten dielektrischen Konstante halten TLY-5-Substrate eine stabile Signalübertragung über verschiedene Millimeterwellenfrequenzbänder aufrecht.Es mildert effektiv die Signaldämpfung bei hoher Frequenz, Frequenzverschiebung und strukturelle Verformungsprobleme, die häufig in gewöhnlichenHochfrequenz-PCBDies ermöglicht einen langfristigen und zuverlässigen Betrieb von Präzisionsradar-, drahtlosen Kommunikations- und HF-Verstärkersystemen.

Kernleistungseigenschaften von TLY-5 Hochfrequenz-PCB

Das TLY-5-Substrat bietet überlegene elektrische, physikalische und thermische Eigenschaften, die die strengen industriellen und Luftfahrtstandards für den Hochfrequenzkreislaufbetrieb vollständig erfüllen:

Präzise dielektrische Konstante (Dk): Stabile Dk von 2,2 mit einer geringen Toleranz von ±0,02 bei 10 GHz/23°C, die eine gleichbleibende Hochfrequenzsignalübertragungsgenauigkeit gewährleistet

Ultra-niedriger Dissipationsfaktor (Df): Extrem niedrige Verlusttangente von 0,0009 bei 10 GHz, wodurch die Schwäche des Hochfrequenzsignals und der Übertragungsverlust minimiert werden

Stabile physikalische Dichte: Standardspezifisches Gewicht von 2,19 g/cm3, leichter PCB-Design bei gleichzeitiger Struktursteifigkeit

Überlegene Feuchtigkeitsbeständigkeit: Ultra-niedrige Feuchtigkeitsabsorptionsrate von 0,02%, was eine Verschlechterung der elektrischen Leistung in feuchten Arbeitsumgebungen verhindert

Kontrollierbarer Wärmeausdehnungskoeffizient (CTE): Achse X 26 ppm/°C, Achse Y 15 ppm/°C, Achse Z 217 ppm/°C, entsprechende Ausdehnung und Kontraktion der Kupferfolie, um Risse und Leistungsstörungen zu vermeiden

Hauptvorteile von TLY-5 PCB

Mit ausgewogenen und umfassenden Leistungsstärken übertreffen TLY-5 gewebte PTFE-Substrate aus Glasfaser viele gängige Hochfrequenzmaterialien und bieten stabile, kostengünstige,und hochzuverlässige Lösungen für fortschrittliche HF- und Millimeterwellenanwendungen:

Ausgezeichnete Maßstabilität: Gewebte Glasfaserstruktur vermeidet Verformungen und Größenunterschiede während der Verarbeitung und der langfristigen Verwendung

Branchenführende niedrige DF-Leistung: Ultra-niedrige Verlusttangente sorgt für eine ultra-niedrige Dämpfung der Übertragung von Millimeterwellensignalen

Überlegene Feuchtigkeitsbeständigkeit: Niedrige Feuchtigkeitsabsorption, Anpassung an komplexe Arbeitsbedingungen

Hohe Kupfer-Pellerfestigkeit: Zuverlässige Bindung zwischen Kupferfolie und Substrat, Vermeidung von Schaltkreis-Peller und Ausfall

Einheitliche und konsistente DK: Eine enge dielektrische Konstante gewährleistet die Konsistenz der Leistung des Chargenprodukts

Wichtige PCB-Konstruktionsspezifikationen

2-Schicht-PCB-Stack TLY-5-Aufbau

Diese standardisierte 2-schichtige starre Stack-up verwendet hochstabiles TLY-5-Dielektrofmaterial mit ausgewogener Schichtverteilung und außergewöhnlicher Hochfrequenzsignalstabilität.mit einer Breite von mehr als 20 mm,:

PCB-Statistik

Akzeptiertes Bildformat: Wir akzeptieren Standard-Gerber-Dateien im RS-274-X-Format von globalen Kunden.und optimierte formale Produktion, um eine reibungslose, fehlerfreie technische Zusammenarbeit für alle internationalen PCB-Anpassungsvorhaben zu gewährleisten.

Produktionsqualitätsstandard:Alle TLY-5-Hochfrequenz-PCBs werden in strenger Übereinstimmung mit den industriellen Zuverlässigkeitsspezifikationen der IPC-Klasse-2 hergestellt und geprüft.Strenge standardisierte Produktions- und Qualitätskontrollverfahren gewährleisten eine gleichbleibende Maßgenauigkeit und eine stabile elektrische Leistung für jede Produktionssparte.

Globaler Versorgungsdienst:Wir bieten weltweit maßgeschneiderte PCB-Zitaten und internationale Versanddienste.und wir liefern vollständige One-Stop-Lösungen für PCB-Zitat, Präzisionsfertigung, umfassende Qualitätskontrolle und globale Logistiklieferung.

Typische Anwendungsfälle

Durch die Kombination von ultra-niedrigem Signalverlust, hervorragender Strukturstabilität und überlegener Millimeterwellenfrequenzleistung werden TLY-5 2-Schicht-PCBs in High-End-HF-Systemen weit verbreitet.Millimeterwellen-Geräte, und elektronische Präzisionsgeräte für die Luftfahrt:

Automobilradar: Fahrzeugmontierte 77GHz-Radarerkennungssysteme mit Millimeterwellen

Satelliten- und Mobilfunkkommunikation: Satellitenkommunikationsterminals und HF-Module für Mobilfunkbasestationen

Leistungsverstärker: Hochfrequenz-HF-Leistungsverstärker-Schaltplatten

LNB-, LNA- und LNC-Geräte: Geräuscharme Verstärker und Geräuscharme Blockverwandler

Luft- und Raumfahrtausrüstung: Präzisionskommunikations- und Detektionsmodule für die Luftfahrt

Millimeterwellenband Anwendungen: Professionelle Hochfrequenzgeräte im Ka-Band, E-Band und W-Band
