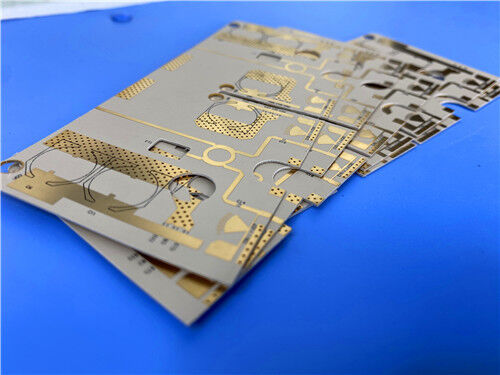

Das 2-Schicht-PCB WL-CT350 ist eine hochstabile, kosteneffiziente Hochfrequenz-Leiterplatte, die für moderne Mikrowellen- und HF-Signalübertragungsanwendungen entwickelt wurde.Wir verwenden ein hochwertiges WL-CT350 organisches Polymer-Keramik-Kupfer-Laminat und eine 1 Unz-Kupfer-Außenverkleidung, dieses ultradünne 0,2 mm starre PCB verfügt über eine hohe Zuverlässigkeit Immersion Gold Oberflächenveredelung, nur oben schwarze Seidenblende,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
Was ist WL-CT350?

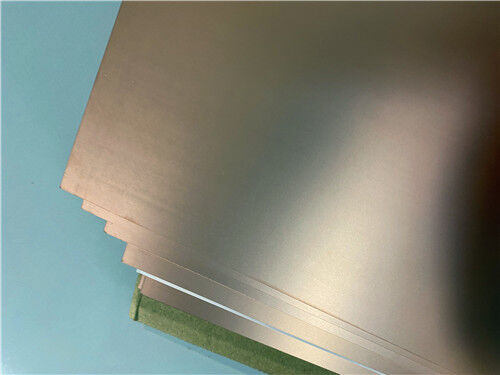

Das WL-CT350 ist ein hochleistungsfähiges, thermosetzendes, auf Harz basierendes, hochfrequentes, Kupferbeschichtetes Laminat, das mit organischen Polymerkeramikfüllstoffen und Glasfasergewebe verstärkt wird.Die dielektrische Schicht besteht aus Kohlenwasserstoffharz, zusammengesetzte Keramikpartikel und Glasfasersubstrat, die außergewöhnliche elektrische Eigenschaften mit geringem Verlust bieten, die für Hochfrequenzkreisentwürfe optimiert sind.Im Gegensatz zu komplexen und schwer zu verarbeitenden PTFE-Materialien, WL-CT350 wirdFR4-kompatible Produktionsprozesse, die die PCB-Fertigung erheblich vereinfachen, die Konsistenz der Produktion verbessern und eine stabile Qualität von Charge zu Charge gewährleisten,Dies macht es zu einer idealen heimischen Alternative zu importierten Hochfrequenzlaminaten..
Die proprietäre Verbundkombination aus Kohlenwasserstoffharz und keramischen Füllstoffen verleiht dem WL-CT350 eine hervorragende Hochtemperaturbeständigkeit und eine robuste thermische Dielektrostabilität.Diese Materialreihe hält eine stabile dielektrische Konstante und einen Verlustfaktor bei unterschiedlichen Temperaturen, weist eine geringe thermische Ausdehnung auf und erreicht eine hohe Glasübergangstemperatur (Tg) über 280°C.Diese Eigenschaften gewährleisten eine gleichbleibende elektrische Leistung und strukturelle Integrität bei längeren Hochfrequenzbetrieben und schwankenden thermischen Bedingungen.
Kernmerkmale des PCB-Materials WL-CT350
Konzipiert, um eine ausgewogene Hochfrequenzleistung mit geringen Verlusten, zuverlässige thermische Stabilität und hervorragende Verarbeitbarkeit zu gewährleisten,Hochfrequenzlaminate WL-CT350 erfüllen die Anforderungen an die Präzision und Massenproduktion kommerzieller HF- und Mikrowellenkreise vollständig:
| Kernmerkmal |
Technischer Parameter |
| Dielektrische Konstante |
Dk = 3,48 @ 10 GHz / 23°C |
| Niedriger Dissipationsfaktor |
Df = 0,0039 @ 10GHz |
| Ausgezeichnete thermische Stabilität |
TCDK = 52 ppm/°C |
| Effiziente Wärmeleitfähigkeit |
Wärmeleitfähigkeit = 0,7 W/MK |
| Ultra-niedrige Feuchtigkeitsabsorption |
Feuchtigkeitsaufnahme = 0,05% |
| Kupferverknüpfte CTE |
11 ppm/°C (X-Achse), 14 ppm/°C (Y-Achse), 34 ppm/°C (Z-Achse) |
| Hohe Glasübergangstemperatur |
Tg ≥ 280°C |
Wichtige Leistungsvorteile von WL-CT350-PCB
WL-CT350 organisches hochfrequentes Polymer-Keramikummaterial integriert erstklassige HF-Leistung, vereinfachte Fertigbarkeit und langfristige Zuverlässigkeit,mit hervorragenden umfassenden Vorteilen für die kommerzielle Massenproduktion von Hochfrequenz-PCBs:
FR4-kompatible Verarbeitung: Vollkompatibel mit herkömmlichen FR4-Herstellungsverfahren,Einfachere Verarbeitungsabläufe im Vergleich zu PTFE-basierten Materialien und effektive Reduzierung der Herstellungskomplexität und Betriebskosten
Überlegene Chargenkonsistenz: Verwendet eine stabilisierte Verbundformulation, die einheitliche dielektrische Parameter und mechanische Leistung in Massenproduktionschargen bietet
Ausgezeichnete Stabilität in der Umwelt: Ultra-niedrige Feuchtigkeitsabsorption in Verbindung mit robuster Wärmebeständigkeit ermöglicht eine stabile Leistung des Schaltkreises in komplexen und rauen Arbeitsumgebungen
Kosteneffiziente Einfuhrersatzverfahren: entspricht der Hochfrequenzleistung von hochwertigen importierten Laminaten zu geringeren Kosten,als optimale kostengünstige Lösung für groß angelegte kommerzielle HF-Anwendungen dient
Wichtige PCB-Konstruktionsspezifikationen
| Parameterpunkt |
Spezifische Spezifikation |
| Ausgangsmaterial |
WL-CT350 Kupferplattiertes Laminat aus organischem Polymer, Keramik aus Glasfaser |
| Anzahl der Schichten |
2 Schichten (zweiseitig starre PCB-Struktur) |
| Abmessungen des Boards |
56.8 mm × 78,09 mm, Abmessungstoleranz: ±0,15 mm (1 Stück) |
| Mindestspuren-/Raumbereich |
6/7 mils, unterstützt kompakte und präzise Hochfrequenz-Schaltkreisvermittlung |
| Mindestgröße des Lochs |
0.3 mm, so dass eine dichte und kompakte Komponentenstruktur möglich ist |
| Über Design |
Nur durchlöchrige Struktur, keine blinden Durchläufe, |
| Endplattendicke |
0.2mm ultradünnes Profil |
| Fertiges Kupfergewicht |
1 Unz (1,4 Mil) Außenkugel-Schichten |
| Durch Plattierungstärke |
20 μm Kupferplattendicke |
| Oberflächenbearbeitung |
Immersionsgold |
| Seidenfilter |
Oberste Schicht: schwarze Seidenwand; untere Schicht: keine Seidenwand |
| Lötmaske |
Keine Lötmaske auf den oberen und unteren Schichten |
| Qualitätsprüfstandard |
Vor der Verbringung vollständige elektrische Prüfung durchgeführt |
Zwei-Schicht-PCB-Stack-up-Struktur
| Layer-Sequenz |
Material-Spezifikation |
Stärke |
| Außenschicht 1 (Ober) |
mit einer Breite von nicht mehr als 30 mm |
35 μm |
| Dielektrische Kernschicht |
WL-CT350 organisches Polymer-Keramik-Verbundsubstrat |
0.102mm (4mil) |
| Außenschicht 2 (unten) |
mit einer Breite von nicht mehr als 30 mm |
35 μm |
PCB-Schaltkreis- und Komponentenstatistik
| Parameterpunkt |
Spezifischer Wert |
| Komponenten |
19 |
| Gesamtsumme der Pads |
32 |
| Durchlöcher |
18 |
| Spitzen-SMT-Pads |
14 |
| Unterste SMT-Pads |
0 |
| Durchgängen |
11 |
| Netze |
2 |
Akzeptiertes Bildformat:Kunden aus der Welt können Gerber RS-274-X-Designdateien für Angebot und Herstellung standardisieren.
Qualitätsstandard:Alle benutzerdefinierten PCBs werden in strenger Übereinstimmung mit den IPC-Klasse-2-Industriestandards hergestellt und überprüft, um eine stabile Chargenqualität und langfristige Betriebssicherheit zu gewährleisten.
Weltweiter Dienst:Wir bieten weltweite Angebotshilfe, professionelle technische Beratung und globale Versanddienste für alle PCB-Bestellungen.
Typische Anwendungsfälle
- Antennen für Basisstationen und Satellitenantennen
- Radar, Sensoren und Navigationssysteme für Fahrzeuge
- mit einer Leistung von mehr als 50 W
- Satelliten-Hochfrequenzköpfe
- HF-Geräte und Filter
- WIMAX-Antennen und Verteilantennen
Zusammenfassend lässt sich sagen, dass das ultradünne 2-Schicht-Rigid-PCB WL-CT350 die fortschrittliche organische Polymer-Keramik-Verbundtechnologie nutzt, um geringe dielektrische Verluste, stabile thermische dielektrische Koeffizienten,extrem geringe Feuchtigkeitsabsorption, und hohe Tg-Leistung. Mit FR4-freundlicher Verarbeitung, Kupfer-matched thermische Expansion und hervorragende Kostenleistung,Diese Hochfrequenz-PCB dient als erstklassige Alternative zu importierten Materialien, ideal für Basisstationskommunikation, Satellitenanlagen, Automobilradar und eine Vielzahl von HF- und Mikrowellengeräten.
