Rogers RO3003 Hochfrequenzplatinemit 10 mil, 20 mil, 30 mil und 60 mil dicker Beschichtung aus Immersionsgold, Immersionssilber, Immersionszinn und HASL
(Leiterplatten sind Sonderanfertigungen, die gezeigten Bilder und Parameter dienen nur als Referenz)
Hallo zusammen,
Heute werden wir über RO3003-Hochfrequenz-Leiterplatten sprechen.
RO3003-Hochfrequenz-Schaltkreislaminate sind mit Keramik gefüllte PTFE-Verbundwerkstoffe, die für den Einsatz in kommerziellen Mikrowellen- und HF-Anwendungen vorgesehen sind. Sein offensichtliches Merkmal ist, dass die elektrische Leistung außergewöhnlich ist und die mechanischen Eigenschaften stabil und konsistent sind. Dies ermöglicht es unseren Designern, mehrschichtige Platinendesigns frei und frei zu entwickeln, ohne auf Verzug oder Zuverlässigkeitsprobleme zu stoßen.
Schauen wir uns einige Funktionen und Anwendungen an.
Vor allem der geringe dielektrische Verlust (DF=0,001) ermöglicht den Einsatz in Anwendungen bis zu 77 GHz.

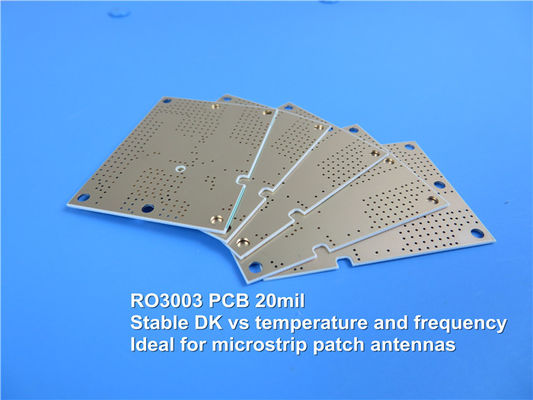

Zweitens ist es aufgrund seiner stabilen Dielektrizitätskonstante gegenüber Temperatur und Frequenz das ideale Material für Bandpassfilter, Mikrostreifen-Patchantennen und spannungsgesteuerte Oszillatoren.
Drittens: ausgezeichnete mechanische Eigenschaften im Verhältnis zur Temperatur, zuverlässige Streifenleitungs- und mehrschichtige Platinenkonstruktionen.
Viertens verfügt es über einheitliche mechanische Eigenschaften und eignet sich für die Verwendung mit mehrschichtigen Epoxidglas-Hybriddesigns.
Schließlich entspricht der niedrige Ausdehnungskoeffizient in der Ebene dem von Kupfer und ermöglicht zuverlässigere oberflächenmontierte Baugruppen. Ideal für temperaturempfindliche Anwendungen und weisen eine hervorragende Dimensionsstabilität auf.
UnserPCB-Fähigkeit(RO3003)
| PCB-Fähigkeit |
| PCB-Material: |
Mit Keramik gefüllter PTFE-Verbund |
| Bezeichner: |
RO3003 |
| Dielektrizitätskonstante: |
3,0 ±0,04 (Prozess) |
| 3.0 (Design) |
| Anzahl der Ebenen: |
1-lagige, 2-lagige, mehrschichtige Hybrid-Leiterplatte |
| Kupfergewicht: |
0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| Leiterplattendicke: |
10 mil (0,254 mm), 20 mil (0,508 mm) |
| 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-Größe: |
≤400 mm x 500 mm |
| Lötmaske: |
Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenbeschaffenheit: |
Blankes Kupfer, HASL, ENIG, OSP usw. |
| |
|

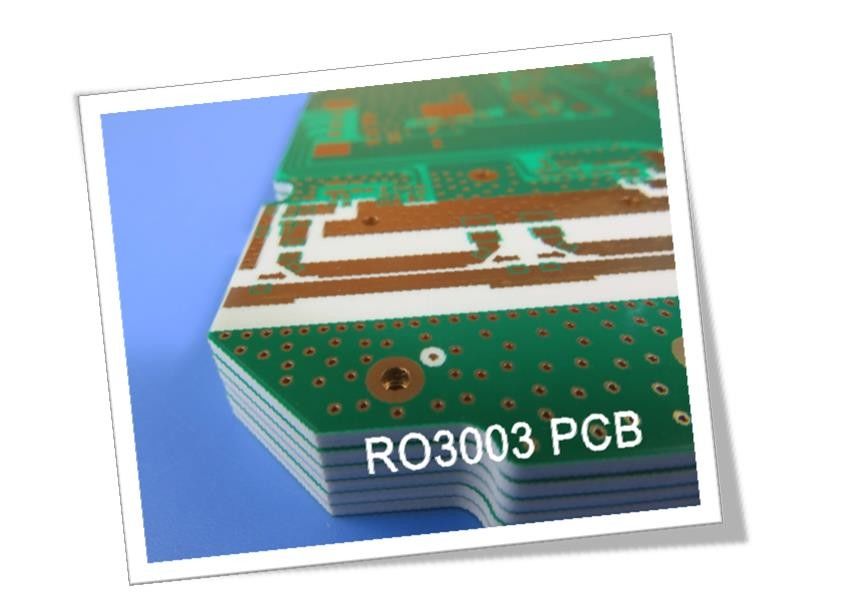

RO3003-Hochfrequenz-Leiterplatten sind mit doppelseitigem, mehrschichtigem und Hybridaufbau erhältlich, Kupfer im Bereich von 0,5 Unzen bis 2 Unzen, Dicke von 0,3 mm bis 1,6 mm, maximale Größe 400 x 500 mm, Oberflächenveredelung mit blankem Kupfer, Heißluftnivellierung, Immersionsgold usw.

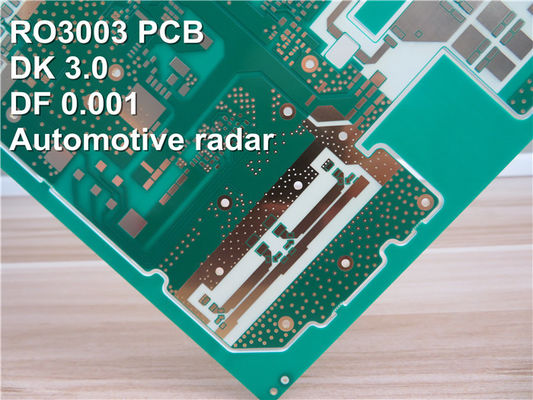

Die typischen AnwendungenBereichRadaranwendungen im Automobilbereich, PLeistungsverstärker und Antennen, DDirektübertragung über Satellit usw.
Die Grundfarbe der RO3003-Leiterplatte ist Weiß.
Der Herstellungsprozess der RO3003-Hochfrequenz-Leiterplatte ähnelt dem von Standard-PTFE-Leiterplatten und eignet sich daher für den Massenfertigungsprozess, der vorteilhafte Märkte erschließt.
Sollten Sie Fragen haben, können Sie sich gerne an uns wenden.
Vielen Dank für Ihre Lektüre.
Anhang: Datenblatt von RO3003
| RO3003 Typischer Wert |
| Eigentum |
RO3003 |
Richtung |
Einheiten |
Zustand |
Testmethode |
| Dielektrizitätskonstante, εProzess |
3,0 ± 0,04 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 Geklemmte Streifenleitung |
| Dielektrizitätskonstante,εDesign |
3 |
Z |
|
8 GHz bis 40 GHz |
Differenzielle Phasenlängenmethode |
| Verlustfaktor,tanδ |
0,001 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Wärmekoeffizient von ε |
-3 |
Z |
ppm/℃ |
10 GHz -50℃bis 150℃ |
IPC-TM-650 2.5.5.5 |
| Dimensionsstabilität |
0,06
0,07 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Volumenwiderstand |
107 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Oberflächenwiderstand |
107 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Zugmodul |
930
823 |
X
Y |
MPa |
23℃ |
ASTM D 638 |
| Feuchtigkeitsaufnahme |
0,04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Spezifische Wärme |
0,9 |
|
j/g/k |
|
Berechnet |
| Wärmeleitfähigkeit |
0,5 |
|
W/M/K |
50℃ |
ASTM D 5470 |
Wärmeausdehnungskoeffizient
(-55 bis 288℃) |
17
16
25 |
X
Y
Z |
ppm/℃ |
23℃/50 % relative Luftfeuchtigkeit |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
℃ TGA |
|
ASTM D 3850 |
| Dichte |
2.1 |
|
gm/cm3 |
23℃ |
ASTM D 792 |
| Kupferschälfestigkeit |
12.7 |
|
Ib/in. |
1 Unze, EDC nach Lötschwimmer |
IPC-TM 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Kompatibel mit bleifreiem Prozess |
Ja |
|
|
|
|
