8-Schicht RO4003C PCB 5,05 mm Grün Schweißmaske Immersionsgold

Diese Leiterplatte verfügt über eine 8-lagige Kupferkonfiguration, die speziell für Hochfrequenz- und Hochzuverlässigkeitsanwendungen entwickelt wurde. Ihre Materialzusammensetzung besteht hauptsächlich aus RO4003C Kernen, RO4450F Prepreg und hochwertiger Kupferfolie, wobei die RO4003C Kerne als die wichtigsten dielektrischen Schichten dienen, um eine hervorragende Signalintegrität zu gewährleisten, und das RO4450F Prepreg als Bindemittel zwischen den Schichten fungiert und in Verbindung mit der Kupferfolie eine stabile und leistungsstarke mehrlagige Struktur bildet.

Leiterplattendetails

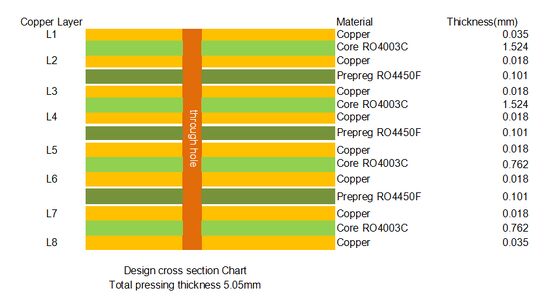

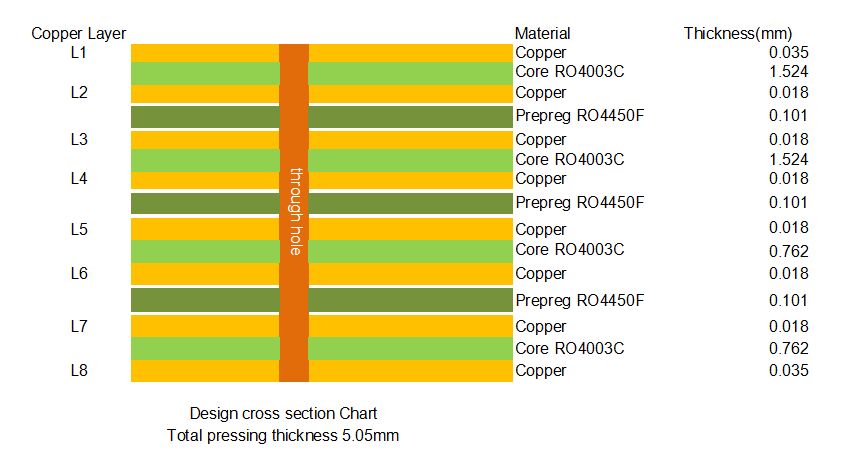

Leiterplatten-Stack-up

Verarbeitungsrichtlinien für RO4003C-Mehrlagenplatinen

Lagerung

Vollständig kaschierte RO4003C-Laminate sollten bei Raumtemperatur (zwischen 10-32 °C) gelagert werden. Es ist ratsam, ein First-In-First-Out-Bestandsverwaltungssystem zu implementieren und eine Methode zur Verfolgung von Materialchargennummern während des gesamten PWB-Herstellungsprozesses und der Lieferung fertiger Schaltungen einzurichten. Diese Praxis trägt zur Aufrechterhaltung der Stabilität der RO4003C-Materialleistung bei und gewährleistet die Rückverfolgbarkeit der Verarbeitungsqualität.

Vorbereitung der inneren Lage

Werkzeug

RO4003C-Laminate sind mit einer Vielzahl von gestifteten und stiftlosen Werkzeugsystemen kompatibel. Die Wahl zwischen runden oder geschlitzten Stiften, externer oder interner Verstiftungen, Standard- oder Multiline-Werkzeugen und Vor-Ätz- oder Nach-Ätz-Stanzen hängt von den Fähigkeiten und Vorlieben der Leiterplattenfertigungsanlage sowie den endgültigen Ausrichtungsanforderungen ab. In den meisten Fällen sind geschlitzte Stifte, ein Multiline-Werkzeugformat und Nach-Ätz-Stanzen ausreichend, um die Anforderungen zu erfüllen und die Ausrichtungsgenauigkeit der inneren Lagen von RO4003C-Mehrlagenplatinen effektiv zu gewährleisten und Verarbeitungsfehler zu minimieren.

Oberflächenvorbereitung für Fotolackverarbeitung und Kupferätzen

Die Oberflächenvorbereitung von Kupfer für die Fotoabbildung kann durch chemische oder mechanische Verfahren erfolgen, abhängig von der Dicke des RO4003C-Kerns. Dünnere RO4003C-Kerne sollten mit einem chemischen Verfahren vorbereitet werden, das Reinigung, Mikroätzen, Wasserspülen und Trocknen umfasst, um mechanische Beschädigungen des Kernmaterials zu vermeiden. Dickere RO4003C-Kerne können mit mechanischen Bürstensystemen verarbeitet werden, die Oberflächenverunreinigungen effizient entfernen und die Haftung des Fotolacks verbessern.

RO4003C-Materialien sind mit den meisten flüssigen und trockenen Fotolacken kompatibel. Nach der Musterung können sie mit den für FR-4-Materialien üblichen Entwicklungs-, Ätz- und Abziehsystemen (DES) verarbeitet werden, was die Kosten für Anlagenmodifikationen reduziert und die Verarbeitungseffizienz von RO4003C-Mehrlagenplatinen verbessert.

Oxidbehandlung

RO4003C-Kerne können jeder Kupferoxid- oder Oxid-Alternativbehandlung unterzogen werden, um sie für die Mehrlagenkaschierung vorzubereiten. Die optimale Behandlungsmethode ist in der Regel diejenige, die in den Richtlinien des ausgewählten Prepreg- oder Klebstoffsystems empfohlen wird. Eine ordnungsgemäße Oxidbehandlung verbessert die Zwischenlagenbindung von RO4003C-Mehrlagenplatinen und gewährleistet deren Zuverlässigkeit.

Mehrlagenkaschierung

RO4003C-Laminate sind mit zahlreichen duroplastischen und thermoplastischen Klebstoffsystemen kompatibel. Es wird empfohlen, die Richtlinien des Klebstoffsystems für die Kaschierungszyklusparameter (wie Temperatur, Druck und Dauer) zu beachten, um sicherzustellen, dass die Kaschierungsqualität von RO4003C-Mehrlagenplatinen den Anforderungen entspricht und Defekte wie Delamination vermieden werden.

Bohrungsüberlegungen
