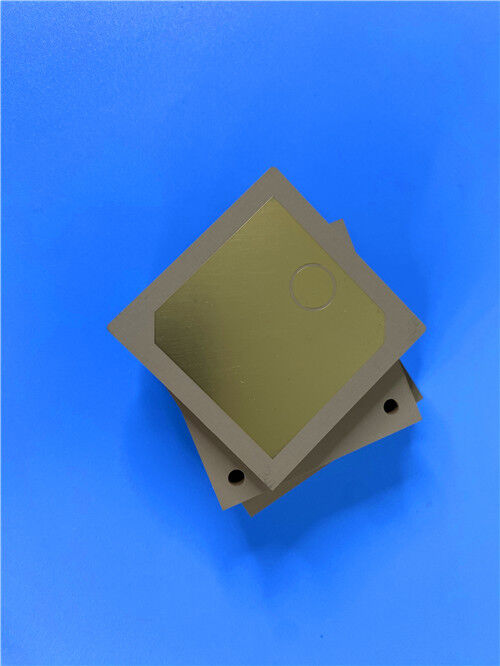

Diese Leiterplatte verwendet TP600 als Basismaterial, verwendet eine stromlose Nickel-stromlose Palladium-Immersionsgold (ENEPIG)-Oberflächenveredelung und entspricht streng den Qualitätskriterien der IPC-Klasse 2. Konfiguriert als doppelseitige, starre Struktur mit einem 0,5 mm (19,6 mil) TP600-Substratkern, ist sie kundenspezifisch entwickelt, um die hohen Anforderungen an Zuverlässigkeit und Hochfrequenzleistung von Präzisionselektroniksystemen, einschließlich Satellitennavigation und Raketen-Bordgeräten, zu erfüllen.
Leiterplatten-Spezifikationen
| Konstruktionsparameter |
Spezifikation |
| Basismaterial |
TP600 (Keramik-Polyphenylenoxid (PPO)-Harzverbund, nicht glasfaserverstärkt) |
| Lagenanzahl |
Doppelseitige (2-Lagen)-Konfiguration |
| Platinenabmessungen |
42 mm × 45 mm pro Einheit, mit einer Maßtoleranz von ±0,15 mm |
| Minimale Leiterbahn/Abstand |
Minimale Leiterbahnbreite von 7 mil und Abstand von 6 mil |
| Minimale Lochgröße |
0,4 mm |
| Blind Vias |
Nicht verwendet |
| Fertige Platinendicke |
0,6 mm |
| Fertiges Kupfergewicht |
1oz (1,4 mil) auf beiden äußeren Lagen |
| Via-Beschichtungsdicke |
20 μm |
| Oberflächenveredelung |
Stromloses Nickel-stromloses Palladium-Immersionsgold (ENEPIG) |
| Siebdruck |
Nein |
| Lötstopplack |
Nein |
| Qualitätskontrolle |
100 % elektrische Prüfung vor dem Versand; Senkbohrungen integriert |
Stack-up Konfiguration
| Lagenname |
Material |
Dicke |
| Obere Kupferschicht (Copper_layer_1) |
Kupfer |
35 μm |
| Substratkern |
TP600 |
0,5 mm (19,6 mil) |
| Untere Kupferschicht (Copper_layer_2) |
Kupfer |
35 μm |
TP-Serienmaterial-Einführung
TP-Material ist ein branchenexklusives Hochfrequenz-Thermoplastlaminat, das mit Keramikfüllstoffen und Polyphenylenoxid (PPO)-Harz ohne Glasfaserverstärkung formuliert wurde. Seine Dielektrizitätskonstante (Dk) kann durch Modifizierung des Keramik-zu-PPO-Harz-Verhältnisses präzise eingestellt werden und liefert durch ein spezielles Herstellungsverfahren außergewöhnliche dielektrische Leistung und hohe Zuverlässigkeit. Die TP-Produktpalette wird nach Kupferkaschierungskonfiguration klassifiziert: TP bezeichnet kupferfreies Material mit glatter Oberfläche, TP-1 bezieht sich auf einseitig kupferkaschiertes Material und TP-2 bezeichnet doppelseitig kupferkaschiertes Material.
Die Dielektrizitätskonstante der TP-Serienmaterialien ist stabil im Bereich von 3 bis 25 einstellbar und wird an spezifische Schaltungsanforderungen angepasst. Häufige Dk-Werte sind 3,0, 4,4, 6,0, 6,15, 9,2, 9,6, 9,8, 10,2, 11, 16 und 20, mit entsprechenden Teilenummern (z. B. TP300, TP440, TP600, TP615). Es weist geringe dielektrische Verluste auf, die mit der Frequenz moderat ansteigen, aber innerhalb der 10-GHz-Bandbreite vernachlässigbar bleiben, was es ideal für Hochfrequenzanwendungen macht.
TP600 Materialeigenschaften
| Kategorie |
Eigenschaft |
Spezifikation |
| Elektrische Eigenschaften |
Dielektrizitätskonstante (Dk) |
6,0 ± 0,12 bei 10 GHz |
| Verlustfaktor |
0,0010 bei 10 GHz |
| Thermische Leistung |
TCDK |
-50 ppm/°C (-55°C bis 150°C) |
| CTE (XYZ-Achsen) |
50/50/60 ppm/°C (-55°C bis 150°C) |
| Wärmeleitfähigkeit |
0,55 W/mK |
| Physikalische Eigenschaften |
Feuchtigkeitsaufnahme |
0,01 % |
| Entflammbarkeitsklasse |
UL 94-V0 |
TP600 Materialvorteile
-Präzisions-abstimmbare dielektrische Leistung: Der glasfaserfreie Keramik-PPO-Verbund ermöglicht eine präzise Dk-Anpassung und unterstützt kundenspezifische Impedanzanforderungen für Hochfrequenzschaltungen.
-Geringe Hochfrequenzverluste: Ein extrem niedriger Verlustfaktor (0,0010 bei 10 GHz) minimiert die Signalabschwächung und gewährleistet eine originalgetreue Signalübertragung.
-Überlegene Umweltstabilität: Extrem geringe Feuchtigkeitsaufnahme (0,01 %) und stabiles TCDK ermöglichen einen zuverlässigen Betrieb unter rauen und feuchten Bedingungen.
-Strukturelle und thermische Zuverlässigkeit: Ausgeglichener CTE und ausreichende Wärmeleitfähigkeit mildern thermische Belastungen und erhöhen die langfristige strukturelle Integrität in extremen Temperaturbereichen.
Typische Anwendungen
-Globale Satellitennavigationssysteme (GNSS)
-Raketen-Bordausrüstung
-Zündertechnologie
-Miniaturisierte Antennen
Qualität & Verfügbarkeit
Diese Leiterplatte entspricht den Qualitätsstandards der IPC-Klasse 2 und gewährleistet eine gleichbleibende Zuverlässigkeit für Präzisions-, Militär- und Luft- und Raumfahrtelektroniksysteme. Sie ist weltweit lieferbar, unterstützt globale Projektanforderungen und gewährleistet eine zeitnahe internationale Lieferung.
