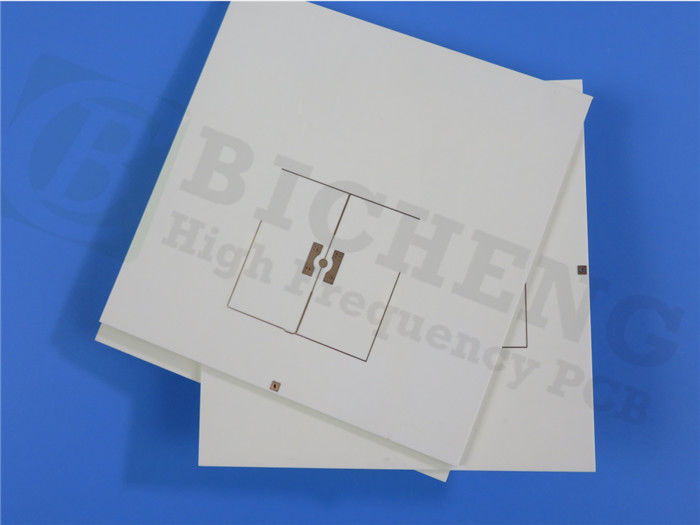

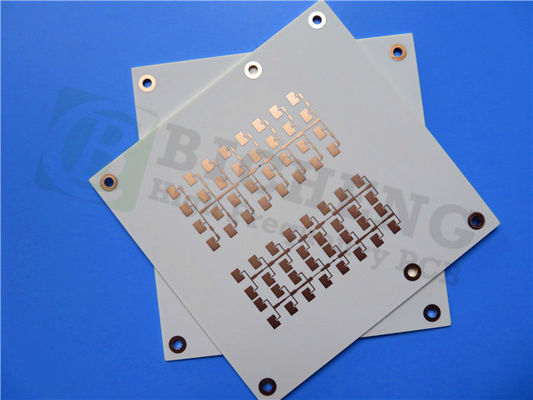

60 Mil Rogers RO4003C High TG 2 Schicht starres PCB mit 2 Unzen Kupfer

Wir freuen uns, Ihnen unsere neu ausgelieferte PCB vorzustellen, eine hochwertige 2-schichtige starre Platte, hergestellt aus Rogers RO4003C Hydrocarbon Ceramic Gewebeglasmaterial.Dieses PCB ist so konzipiert, dass es den anspruchsvollen Anforderungen verschiedener elektronischer Anwendungen entspricht, die eine zuverlässige Leistung und eine außergewöhnliche Haltbarkeit gewährleistet.

Mit einer dielektrischen Prozesskonstante (DK) von 3,38 und einer Glasübergangstemperatur (Tg) von mehr als 280°C bietet unser PCB eine hervorragende Signalintegrität und thermische Stabilität.für eine breite Palette von Betriebsumgebungen geeignetEs kann in einem Temperaturbereich von -40°C bis +85°C einwandfrei arbeiten und auch unter extremen Bedingungen eine gleichbleibende Leistung gewährleisten.

Die Konstruktionsdetails der Leiterplatte sind sorgfältig auf höchste Standards ausgelegt.Gewährleistung einer präzisen und genauen MontageDie Substratdicke von 1,524 mm gewährleistet strukturelle Integrität und Langlebigkeit.

Für eine optimale Leitfähigkeit verfügt die Leiterplatte über Kupferschichten mit einer Dicke von 70 μm auf beiden Seiten.Die äußeren Schichten haben ein Kupfergewicht von 2 Unzen (2.8 mils), die eine erhöhte Stromtragfähigkeit bieten.

Um eine zuverlässige Vernetzung zu gewährleisten, bietet die Leiterplatte einen Mindestspurenbereich von 4/4 Millimeter, was komplizierte und kompakte Schaltkreisentwürfe ermöglicht.35 mm ermöglicht eine präzise Montage der Komponenten und eine effiziente RoutingDarüber hinaus maximiert die Via-Beschichtungsdicke von 25,4 μm die Leitfähigkeit und Signalintegrität.

Das PCB ist mit einer Oberflächenveredelung aus Eintauchengold veredelt, die eine hervorragende Schweißfähigkeit, Korrosionsbeständigkeit und eine glatte Oberfläche für die Befestigung von Bauteilen bietet.Die oberen und unteren Lötmasken sind grün, die eine optisch ansprechende und schützende Schicht für das PCB bieten.

Die PCBs werden strengen Qualitätsprüfungen unterzogen, um den IPC-Klasse-2-Standards zu entsprechen, die eine außergewöhnliche Zuverlässigkeit und Leistung gewährleisten.Sicherstellung der Funktionalität.

Für technische Anfragen oder weitere Unterstützung kontaktieren Sie Ivy bitte unter sales10@bichengpcb.com.Wir widmen uns der Bereitstellung eines hervorragenden Kundendienstes und stellen sicher, dass Ihre PCB-Anforderungen mit größter Zufriedenheit erfüllt werden.

Wählen Sie unsere hochwertigen Rogers RO4003C 2-Schicht starren Leiterplatten für Ihre elektronischen Projekte und erleben Sie überlegene Leistung, Zuverlässigkeit und Präzision.

Hochwertige Rogers RO4003C 2-Schicht starre Leiterplatte: Überlegene Leistung und Zuverlässigkeit

Das Rogers RO4003C 2-Schicht-Rigid-PCB ist eine hochmoderne elektronische Lösung, die hochwertige Materialien und fortschrittliche Konstruktionstechniken kombiniert, um eine überlegene Leistung und Zuverlässigkeit zu bieten.Mit seinen außergewöhnlichen dielektrischen Eigenschaften und seinem robusten Design, ist dieses PCB ideal für eine Vielzahl von Anwendungen, einschließlich Hochfrequenzkreisläufe, Telekommunikation, Luft- und Raumfahrt und mehr.

mit einer dielektrischen Konstante (εProcess) von 3,38 ± 0.05, sorgt der RO4003C für eine zuverlässige Signalübertragung und einen minimalen Verlust, wodurch er für Hochfrequenzanwendungen geeignet ist.55 im Frequenzbereich 8 bis 40 GHzDies ermöglicht eine präzise Steuerung und Optimierung der Signalintegrität über ein breites Frequenzspektrum.

Mit einem niedrigen Abfallfaktor (tan, δ) von 0,0027 bei 10 GHz/23°C und 0,0021 bei 2,5 GHz/23°C minimiert der RO4003C Energieverluste und sorgt für eine effiziente Stromversorgung.Diese Eigenschaft ist besonders wichtig in Hochgeschwindigkeits-Digital- und HF-Anwendungen, bei denen die Signalgenauigkeit und -zuverlässigkeit von größter Bedeutung sind.

Das PCB bietet dank seines hohen thermischen Koeffizienten von ε (+40 ppm/°C) über einen breiten Temperaturbereich (-50°C bis 150°C) eine ausgezeichnete thermische Stabilität.Dies ermöglicht es dem PCB, seine elektrischen Eigenschaften auch unter schwierigen Betriebsbedingungen zu erhaltenDarüber hinaus weist der RO4003C eine hohe elektrische Festigkeit von 31,2 Kv/mm (780 V/mil) bei einer Dicke von 0,51 mm (0,020") auf, die eine zuverlässige Isolierung und einen Schutz vor elektrischen Ausfällen gewährleistet.

Mechanisch zeigt das RO4003C-PCB eine beeindruckende Zugfestigkeit und einen beeindruckenden Zugfestigkeitsmodul mit Werten von 139 MPa (20,2 ksi) und 19,650 MPa (2,850 ksi) in der X-Richtung und 100 MPa (14,5 ksi) und 19,0 MPa (2,550 ksi) in der X-Richtung.450 MPa (2Dies macht sie sehr widerstandsfähig gegen mechanische Belastungen und sorgt für eine langfristige strukturelle Integrität.

Die Dimensionsstabilität des RO4003C-PCB ist außergewöhnlich, mit einer minimalen Veränderung von weniger als 0,3 mm/m (mil/inch) nach Ätzung und Exposition bei Temperaturen bis zu 150 °C.Dies gewährleistet eine gleichbleibende Leistung und eine zuverlässige Vernetzung auch unter thermischer Belastung.

Das PCB weist einen Wärmeausdehnungskoeffizienten (CTE) von 11 ppm/°C (X-Richtung), 14 ppm/°C (Y-Richtung) und 46 ppm/°C (Z-Richtung) im Temperaturbereich von -55°C bis 288°C auf.Dieses CTE-Profil ermöglicht die Kompatibilität mit verschiedenen Komponenten und sorgt für eine minimale Belastung der Lötverbindungen und Verbindungen.

Mit einer Glasübergangstemperatur (Tg) von mehr als 280 °C bietet das RO4003C-PCB eine außergewöhnliche Wärmebeständigkeit.so dass es hochtemperaturartigen Umgebungen standhält, ohne die Leistung zu beeinträchtigenDarüber hinaus weist es eine Zersetzungstemperatur (Td) von 425°C auf, die die Stabilität während der Löt- und Montageprozesse gewährleistet.

Die RO4003C-PCB verfügt über eine Wärmeleitfähigkeit von 0,71 W/M/oK bei 80 °C, was eine effiziente Wärmeableitung ermöglicht und eine optimale Leistung unter anspruchsvollen thermischen Bedingungen gewährleistet.Dies ist besonders wichtig in Anwendungen, bei denen die Wärmemanagement für einen zuverlässigen Betrieb unerlässlich ist.

Es kann den höchsten Qualitätsstandards entsprechen, das PCB ist bleifrei und verfahrenskompatibel, was es umweltfreundlich und konform mit den Vorschriften der Industrie macht.Außerdem ist es sehr feucht, mit einer Feuchtigkeitsabsorptionsrate von nur 0,06% nach 48 Stunden Eintauchen bei 50°C.

Mit einer Dichte von 1,79 gm/cm3 bietet das RO4003C-PCB ein Gleichgewicht zwischen Robustheit und Flexibilität.Gewährleistung einer optimalen Leistung ohne Beeinträchtigung des Gesamtgewichts und der Größe des elektronischen Systems.

Die Kupferschalenfestigkeit der PCB ist beeindruckend, mit einem Wert von 1,05 N/mm (6,0 pli) nach dem Schwimmen mit 1 Unze EDC-Folien, was eine sichere und zuverlässige Kupferhaftung gewährleistet.

Die RO4003C-PCB erfüllt die Flammbarkeitsnormen der UL 94 und bietet Sicherheit und Feuerfestigkeit.

Zusammenfassend kann gesagt werden, dass die Rogers RO4003C 2-Schicht-Rigid-PCB eine zuverlässige und leistungsstarke Lösung für verschiedene elektronische Anwendungen darstellt.
