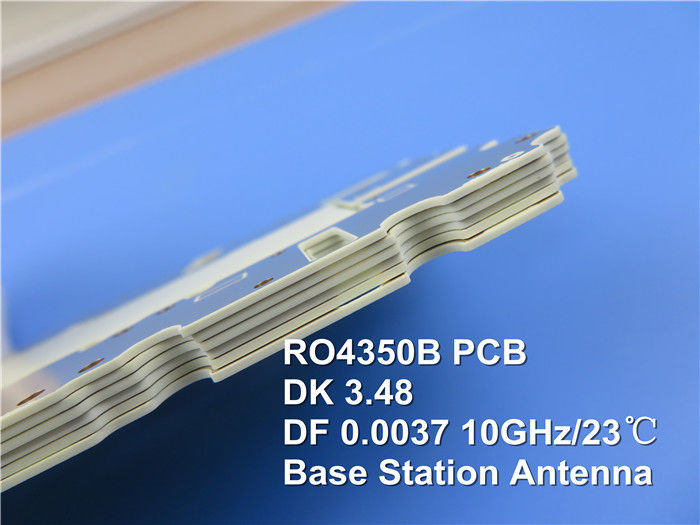

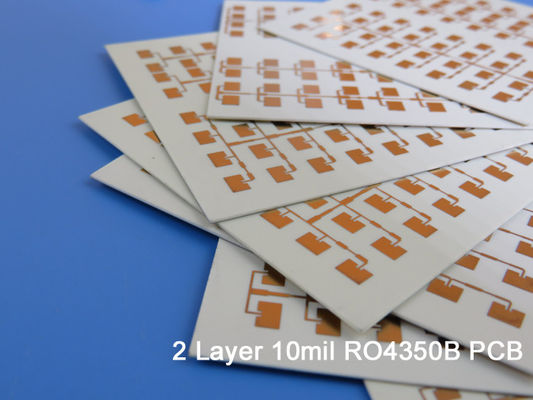

Rogers RO4350B PCB 6,6 Mil Zwei-Schicht-Immersions-Silber-Schaltkreisplatte

Vorstellung des Rogers RO4350B PCB, einer hochmodernen Lösung für Hochfrequenz-Anwendungen, hergestellt aus eigener Gewebe aus Glas, verstärkt mit Kohlenwasserstoffen/Keramik,RO4350B bietet eine elektrische Leistung, die mit der von PTFE/gewebtem Glas vergleichbar ist, wobei die Herstellbarkeitsvorteile von Epoxidharz-/Glasverbundwerkstoffen beibehalten werdenDieses Material ist so konzipiert, daß es die dielektrische Konstante (Dk) genau kontrolliert und einen geringen Verlust verursacht, und das alles zu einem Bruchteil der Kosten herkömmlicher Mikrowellenlaminate.

RO4350B-Laminate erfordern keine speziellen Durchlöcherbehandlungen oder Handhabungsverfahren, wodurch sie einfacher zu bearbeiten sind als PTFE-basierte Materialien.Sie eignen sich ideal für aktive Geräte und Hochleistungs-HF-Designs, um Zuverlässigkeit und Leistung zu gewährleisten.

Wesentliche Merkmale
1Dielektrische Konstante: 3,48 ± 0,05 bei 10 GHz/23°C, die eine zuverlässige Signalintegrität für HF-Anwendungen gewährleistet.

2- Dissipationsfaktor: niedrig bei 0,0037 bei 10 GHz/23°C, was den Signalverlust minimiert.

3- Wärmeleitfähigkeit: 0,69 W/m/°K, was eine effektive Wärmemanagement ermöglicht.


4. Thermischer Expansionskoeffizient (CTE): X-Achse bei 10 ppm/°C, Y-Achse bei 12 ppm/°C und Z-Achse bei 32 ppm/°C, was eine ausgezeichnete Dimensionsstabilität bietet.

5Hoher Tg-Wert: größer als 280 °C, wodurch die Stabilität während der thermischen Verarbeitung gewährleistet ist.

6Wasserabsorption: Niedrig bei 0,06%, was die Zuverlässigkeit in verschiedenen Umgebungen verbessert.

BWirkung
1. Kompatibilität mit mehreren Schichten: Ideal für MLB-Konstruktionen, die eine ausgezeichnete Dimensionsstabilität gewährleisten.

2Kosteneffiziente Verarbeitung: Verfahren wie FR-4, die zu geringeren Herstellungskosten führen.

3Zuverlässige thermische Leistung: Niedriges Z-Achsen-CTE sorgt für eine gleichbleibende Qualität des durchgehenden Loches, auch unter thermischer Belastung.

PCB-Spezifikationen
Diese Leiterplatte ist als 2-schichtiges starres Brett mit Abmessungen von 45 mm x 66 mm und einer Toleranz von ±0,15 mm ausgelegt. Sie besteht aus zwei Kupferschichten mit jeweils einer Dicke von 35 μm,Sandwiching eines Kerns aus Rogers RO4350B-Material, das 0Die Dicke der fertigen Platte beträgt 0,25 mm, und die äußeren Schichten haben ein Kupfergewicht von 1 Unze (1,4 Mil).

Die Viaplattierung wird auf eine Dicke von 20 μm eingestellt, und die Oberflächenveredelung wird durch Eintauchen von Silber erreicht.Vor der Verbringung, wird jede Leiterplatte einem strengen 100%igen elektrischen Prüfverfahren unterzogen, um Zuverlässigkeit und Leistung zu gewährleisten.

Kunstwerke und Standards
Die Rogers RO4350B-PCB ist mit Gerber RS-274-X-Artwork ausgestattet und erfüllt die IPC-Klasse-2-Qualitätsstandards und gewährleistet damit Zuverlässigkeit und Leistung bei anspruchsvollen Anwendungen.

Verfügbarkeit
Unsere Rogers RO4350B-PCBs sind für den weltweiten Versand erhältlich, was es Ingenieuren und Designern erleichtert, diese fortschrittliche Technologie für ihre Projekte zu nutzen.

Typische Anwendungen
Das Rogers RO4350B PCB ist ideal für eine Vielzahl von Anwendungen geeignet, darunter:

- Antennen und Leistungsverstärker für Mobilfunk-Basisstationen

-HF-Kennzeichen

- Radarsysteme und -sensoren für Fahrzeuge

- LNB für Satelliten mit direkter Sendefunktion
