Produktdetails:
Zahlung und Versand AGB:
|
| Material: | RO4350B | PCB-Größe: | 53.18 mm x 76,04 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Kupfergewicht: | 1 oz (1,4 ml) äußere Schichten | Oberflächenbearbeitung: | Immersionssilber |
| Anzahl der Schichten: | 2-layer | PCB-Dicke: | 30 Mil |
| Hervorheben: | 30 Millimeter Immersions Silber Schaltkreise PCB,RO4350B PWB,Zwei-Schicht-Pcb-Platten aus Silber |
||

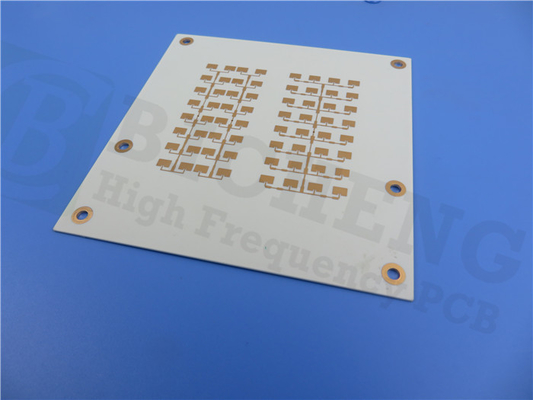

Wir präsentieren Ihnen unsere neu ausgelieferten PCBs aus dem Material RO4350B, eine hochmoderne Lösung für Hochleistungs-Schaltkreisentwürfe.Mit seinen außergewöhnlichen elektrischen Eigenschaften und einem kostengünstigen Herstellungsprozess, ist dieses PCB eine ideale Wahl für eine Vielzahl von Anwendungen.
RO4350B-Laminate bestehen aus geschütztem, aus Glas gewebtem, verstärktem Kohlenwasserstoff/Keramik,mit elektrischen Eigenschaften, die denen von PTFE/gewebtem Glas ähneln, und den Vorteilen der Herstellbarkeit von Epoxy/GlasDiese Laminate sorgen für eine strenge Kontrolle der Dielektrikkonstante (Dk) bei geringem Verlust, wobei dieselben Verarbeitungsmethoden wie Standard-Epoxid-/Glaslaminate verwendet werden.Im Vergleich zu herkömmlichen Mikrowellenlaminierten, RO4350B-Laminate sind zu einem Bruchteil der Kosten erhältlich und erfordern keine speziellen Durchlöcherbehandlungen oder Handhabungsverfahren wie PTFE-basierte Materialien.,sie für aktive Geräte und Hochleistungs-HF-Konstruktionen geeignet machen.
Einer der wichtigsten Vorteile von RO4350B ist der thermische Ausdehnungskoeffizient (CTE), der dem von Kupfer nahe kommt.Dies macht es zu einer ausgezeichneten Wahl für gemischte dielektrische Mehrschichtplatten (MLB). Die geringe Z-Achse CTE von RO4350B-Laminaten sorgt für eine zuverlässige Qualität der durchlöchrigen Plattierung, auch bei schweren thermischen Schockanwendungen.das Material hat eine hohe Glasübergangstemperatur (Tg) von mehr als 280°C (536°F), so daß seine Ausdehnungseigenschaften über den gesamten Temperaturbereich der Schaltkreisverarbeitung hinweg stabil bleiben.
Hauptmerkmale:
- Dielektrische Konstante (Dk): 3,48 +/- 0,05 bei 10 GHz/23°C
- Dissipationsfaktor: 0,0037 bei 10 GHz/23°C
- Wärmeleitfähigkeit: 0,69 W/m/°K
- X-Achse CTE: 10 ppm/°C, Y-Achse CTE: 12 ppm/°C, Z-Achse CTE: 32 ppm/°C
- hoher Tg-Wert: > 280°C
- Niedrige Wasserabsorption: 0,06%
| RO4350B Typischer Wert | |||||
| Eigentum | RO4350B | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,ε Prozess | 3.48 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 3.66 | Z | 8 bis 40 GHz | Differentielle Phasenlänge Methode | |
| Verlustfaktor | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | +50 | Z | ppm/°C | -50°C bis 150°C | IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 1.2 x 1010 | MΩ.cm | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Oberflächenwiderstand | 5.7 x 109 | MΩ | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Elektrische Stärke | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Zugmodul | 16,767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
| Zugfestigkeit | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
| Flexuralstärke | 255 (37) |
MPa (KPSI) |
IPC-TM-650 2.4.4 | ||
| Dimensionelle Stabilität | < 05 | X, Y | mm/m (mil/Zoll) |
nach Ätzen+E2/150°C | IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung | 10 12 32 |
X Y Z |
ppm/°C | -55°C bis 288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | Eine | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| Wärmeleitfähigkeit | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| Feuchtigkeitsabsorption | 0.06 | % | 48 Stunden Eintauchen 0,060" Probe Temperatur 50°C |
ASTM D 570 | |
| Dichte | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| Stärke der Kupferschalen | 0.88 (5.0) |
N/mm (PL) |
Nach dem Löten schwimmen 1 oz. EDC-Folien |
IPC-TM-650 2.4.8 | |
| Entflammbarkeit | (3) V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
Diese Leiterplatte ist für Leistung und Zuverlässigkeit optimiert und ist somit eine ausgezeichnete Wahl für verschiedene Anwendungen.und Kupferschicht 2.Kupfer-Schicht 1 hat eine Dicke von 35 μm und bietet einen soliden und robusten Leiter für eine effiziente Signalübertragung. Im Kern unserer Leiterplatte liegt das Rogers RO4350B-Material mit einer Dicke von 0.762 mm (30 mil)Die Stack-up wird durch die Kupferschicht 2 abgeschlossen, die eine Dicke von 20 μm aufweist.zusätzliche Routing-Optionen bieten und eine feste Bodenebene für eine verbesserte Signalintegrität und elektromagnetische Kompatibilität bieten.
PCB-Konstruktionsdetails:
- Abmessungen des Brettes: 53,18 mm x 76,04 mm (1 PCS), +/- 0,15 mm
- Mindestspuren: 4/4 Millimeter
- Mindestlochgröße: 0,35 mm
- Keine Blinden.
- Fertigplattendicke: 0,8 mm
- Fertiges Kupfer Gewicht: 1 Unze (1,4 Mil) Außenschichten
- Durch Plattierungstärke: 20 μm
- Oberflächenveredelung: Untertauchsilber
- Die Top Silkscreen:
- Unterseide: Nein.
- Top-Solder-Maske: Nein
- Maske für die Unterlötung:
- 100% elektrischer Test vor dem Versand
PCB-Statistiken:
- Komponenten: 12
- Insgesamt 65 Pads.
- Durch Loch-Pads: 33
- Oberste SMT-Pads: 32
- Unterste SMT-Pads: 0
- Vias: 31
- Netze: 3
Kunstwerke:Gerber RS-274-X
Qualitätsstandard:IPC-Klasse 2
Verfügbarkeit:Dieses PCB ist für den weltweiten Versand erhältlich und sorgt für einen einfachen Zugang zu dieser hochwertigen Lösung.
Typische Anwendungen:
- Antennen und Stromverstärker für Mobilfunkstationen
- RF-Kennzeichen
- Radar und Sensoren für die Automobilindustrie
- LNB ist für Satelliten mit direkter Übertragung.
Mit seinen außergewöhnlichen elektrischen Eigenschaften, seiner Kosteneffizienz und seiner Kompatibilität mit verschiedenen Anwendungen ist unser RO4350B-PCB eine zuverlässige Wahl für Hochleistungs-Schaltkreisentwürfe.Erleben Sie die Vorteile dieses fortschrittlichen Materials und heben Sie Ihre elektronischen Projekte auf neue Höhen.
