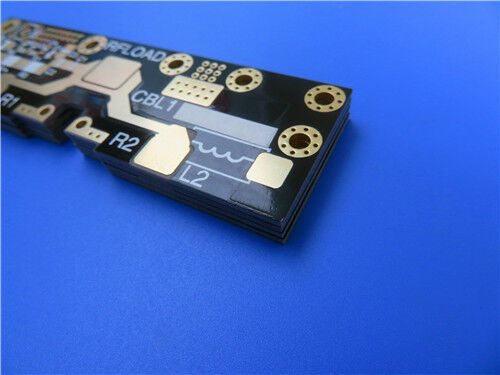

Diese Leiterplatte verwendet F4BTMS430 als Basismaterial, verfügt über eine Oberflächenfinish aus Immersion Gold (ENIG) und entspricht streng den IPC-Klasse-2-Qualitätsstandards.Es ist als 2-schichtige starre Struktur mit einem 0.254mm (10 mil) F4BTMS430 Substratkern, speziell entwickelt, um die hohen Zuverlässigkeitsanforderungen von Luft- und Raumfahrt-, Militär- und phaseempfindlichen elektronischen Systemen zu erfüllen.
PCB-Spezifikationen
| Konstruktionsparameter |
Spezifikation |
| Ausgangsmaterial |
F4BTMS430 (Verbundwerkstoff, bestehend aus ultradünnen, ultradünnen Glasfaserstoffen, spezieller Nanokeramik und Polytetrafluorethylenharz (PTFE) |
| Anzahl der Schichten |
Zwei Schichten starre Struktur |
| Abmessungen des Boards |
780,63 mm × 96,55 mm pro Einheit mit einer Abmessungstoleranz von ±0,15 mm |
| Mindestspuren-/Raumbereich |
Mindestens 6 ml für Spuren und Raum |
| Mindestgröße des Lochs |
0.3 mm |
| Blinde Wege |
Nicht verwendet |
| Endplattendicke |
0.3 mm |
| Fertiges Kupfergewicht |
1 oz (1,4 ml) auf beiden äußeren Schichten |
| Durch Plattierungstärke |
20 μm, die eine zuverlässige Leitung zwischen den Schichten gewährleistet |
| Oberflächenbearbeitung |
Elektroless Nickel Immersion Gold (ENIG) |
| Seidenfilter |
Auf der oberen Schicht weiße Seidenfarbe; auf der unteren Schicht keine Seidenfarbe |
| Lötmaske |
Schwarze Lötmaske auf der oberen Schicht; keine Lötmaske auf der unteren Schicht |
| Qualitätskontrolle |
Vor dem Versand werden 100% elektrische Prüfungen durchgeführt. |
Stack-Aufstellung
| Name der Schicht |
Material |
Stärke |
| Oberste Kupferschicht (Copper_layer_1) |
Kupfer |
35 μm |
| Substratkern |
F4BTMS430 |
0.254mm (10 Mil) |
| Unterste Kupferschicht (Copper_layer_2) |
Kupfer |
35 μm |
F4BTMS430 Einführung in das Material
Die F4BTMS-Serie stellt eine erweiterte Iteration der F4BTM-Serie dar, die technologische Durchbrüche in der Materialformulierung und den Herstellungsprozessen erzielt.Durch die Einbeziehung eines hohen Volumens an Keramik und die Verstärkung mit ultradünnenAls hochzuverlässiges Material für die Luft- und Raumfahrt bietet es eine deutlich verbesserte Leistung und eine größere Bandbreite an dielektrischen Konstanten.es dient als praktikable Alternative zu ähnlichen ausländischen Produkten.
Die F4BTMS430 integriert eine geringe Menge an ultrafeinem ultrafeinem Glasfasergewebe, eine hohe Konzentration an gleichmäßig verteilter spezieller Nano-Keramik und PTFE-Harz.Diese einzigartige Formulierung minimiert die schädlichen Auswirkungen von Glasfasern auf die elektromagnetische Wellenverbreitung, die dielektrischen Verluste reduziert, die Dimensionsstabilität erhöht und die X/Y/Z-Anisotropie senkt.und weist einen ausgezeichneten niedrigen Wärmeausdehnungskoeffizienten und stabile dielektrische Temperaturmerkmale aufStandardmäßig mit RTF-Kupferfolie mit geringer Rauheit kombiniert, reduziert es den Leiterverlust und gewährleistet eine überlegene Schälfestigkeit, die sowohl mit Kupfer als auch mit Aluminiumsubstraten kompatibel ist.
F4BTMS430 Materialmerkmale
| Kategorie |
Merkmal |
Spezifikation |
|
Elektrische Eigenschaften
|
Dielektrische Konstante (Dk) |
4.3 bei 10 GHz |
| Verlustfaktor |
00,0019 bei 10 GHz; 0,0024 bei 20 GHz |
| Wärmeeffizienz |
CTE (Achsen XYZ) |
13/12/47 ppm/°C (-55°C bis 288°C) |
| Thermischer Koeffizient Dk |
-60 ppm/°C (-55°C bis 150°C) |
| Wärmeleitfähigkeit |
00,63 W/mK |
| Körperliche Eigenschaften |
Feuchtigkeitsabsorption |
0.08% |
| Flammbarkeit |
UL 94-V0 |
F4BTMS430 Sachleistungen
- Überlegene elektrische Leistung: Verknüpft mit RTF-Kupferfolie mit geringer Rauheit, um Leiterverluste zu reduzieren, elektromagnetische Welleninterferenzen zu minimieren und eine hervorragende Schälfestigkeit zu gewährleisten.
-Verstärkte Dimensionsstabilität: Die Kombination von ultradünnen, ultradünnen Glasfaserstoffen und nano-keramischer Formulierung senkt die Anisotropie und optimiert die Signalverbreitung und die strukturelle Zuverlässigkeit.
- Breite Anpassungsfähigkeit an die Umwelt: Integriert niedrige Feuchtigkeitsabsorption, stabile dielektrische Temperaturmerkmale,und einen breiten Betriebstemperaturbereich (-55°C bis 288°C) für raue Umgebungen.
-Hohe Zuverlässigkeit in der Luft- und Raumfahrt: dient als Ersatz für ausländische Äquivalente und bietet eine verbesserte Wärmeleitfähigkeit, elektrische Festigkeit und eine gleichbleibende Leistung für kritische Anwendungen.
Typische Anwendungen
- Luft- und Raumfahrt- und Kabinausrüstung
- Mikrowellen- und HF-Systeme
- Radar und militärische Radargeräte
- Feed-Netzwerke
-Phasenempfindliche und Phasen-Antennen
- Satellitenkommunikationssysteme
Qualität und Verfügbarkeit
Dieses PCB entspricht strikt den IPC-Klasse-2-Qualitätsstandards und gewährleistet damit eine zuverlässige Leistung für Luft- und Raumfahrt-, Militär- und kommerzielle elektronische Systeme.Unterstützung globaler Projekte und rechtzeitige internationale Umsetzung.
