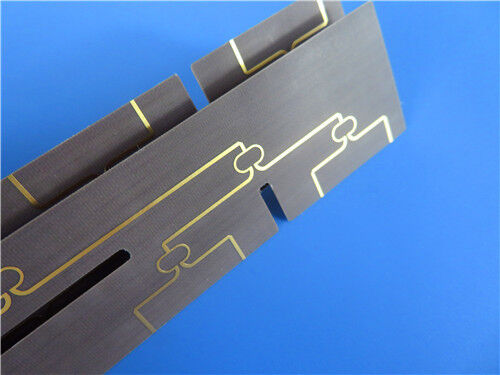

2-Schicht F4BM217 PCB 3,9 Mil Substrat mit Immersionsgold

2-Schicht F4BM217 PCB 3,9 Mil Substrat mit Immersionsgold

MOQ: 1 STÜCK
Preis: USD9.99-99.99
Standardverpackung: Vakuumbeutel+Kartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000 Stück pro Monat
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-332.V1.0
Grundmaterial:
Wangling F4BM217
Anzahl der Ebenen:
2 Schichten
Dicke der Leiterplatte:
0.17mm
PCB-Größe:
120 mm x 89 mm
Seidenbildschirm:
NEIN
Lötmaske:
NEIN
Kupfergewicht:
1oz (1,4 mil) für die Außenschichten
Oberflächenbeschaffenheit:
Immersionsgold
Hervorheben:

2-Schicht-RF-PCB-Board

,

F4BM217 Eintauchgold-PCB

,

3.9mil Substrat PCB

Produktbeschreibung

Diese Leiterplatte verwendet Wanglings F4BM217-Laminat als Basismaterial und entspricht streng den Qualitätskriterien der IPC-Klasse 2, eine doppelseitige, starre Konfiguration, die speziell entwickelt wurde, um die strengen Leistungsanforderungen von Mikrowellen-, Hochfrequenz- (HF-) und anderen Hochfrequenz-Elektroniksystemen zu erfüllen.



Leiterplatten-Spezifikationen

Die Leiterplatte verfügt über eine doppelseitige Konstruktion mit präzisen Spezifikationen, um eine optimale Funktionalität zu gewährleisten. Die wichtigsten Konstruktionsparameter sind wie folgt:

Konstruktionsparameter Details
Basismaterial Wangling F4BM217
Lagenanzahl 2-lagige starre Struktur.
Platinenabmessungen 120 mm x 89 mm pro Stück, mit einer Toleranz von ±0,15 mm.
Leiterbahn/Abstand 6 mils / 7 mils
Minimale Lochgröße 0,3 mm
Blind Vias Nein
Fertige Platinendicke 0,17 mm
Fertiges Kupfergewicht 1oz (entspricht 1,4 mils) auf den äußeren Lagen
Via-Beschichtungsdicke 20 μm, zur Verbesserung der Via-Leitfähigkeit und -Haltbarkeit.
Oberflächenausführung Immersion Gold, bietet ausgezeichnete Korrosionsbeständigkeit, Lötbarkeit und Langzeitverlässlichkeit.
Siebdruck Kein Siebdruck auf der oberen und unteren Lage
Lötstoppmaske Keine Lötstoppmaske auf der oberen und unteren Lage
Qualitätskontrolle 100 % elektrische Prüfung vor dem Versand



Stapel-Konfiguration nach oben

Lage Spezifikation Funktion
Kupferlage 1 35 μm (1oz) Dicke Obere Signallage

F4BM217-Kern



0,1 mm Dicke Dielektrische Basis mit ausgezeichneten elektrischen Eigenschaften
Kupferlage 2 35 μm (1oz) Dicke Untere Signallage



2-Schicht F4BM217 PCB 3,9 Mil Substrat mit Immersionsgold 0



F4BM217 Materialeinführung

Wanglings F4BM217-Laminate sind fortschrittliche dielektrische Materialien, die durch wissenschaftliche Formulierung und strenge Pressverfahren hergestellt werden. Sie bestehen aus einer Kombination aus Glasfasergewebe, Polytetrafluorethylen (PTFE)-Harz und PTFE-Folie und bieten eine verbesserte elektrische Leistung im Vergleich zu F4B220-Laminaten – hauptsächlich gekennzeichnet durch geringere dielektrische Verluste, höheren Isolationswiderstand und verbesserte Stabilität. Dieses Material ist eine praktikable Alternative zu ähnlichen ausländischen Produkten und bietet Kosteneffizienz ohne Kompromisse bei der Qualität.



F4BM217 und F4BME217 teilen sich die gleiche dielektrische Schicht, unterscheiden sich aber in den Kupferfolienkombinationen:

- F4BM217 ist mit ED-Kupferfolie gepaart, was es ideal für Anwendungen ohne PIM-Anforderungen (Passive Intermodulation) macht.



- F4BME217 verwendet rückbehandelte Folien- (RTF-) Kupferfolie, die eine ausgezeichnete PIM-Leistung, eine präzisere Linienbreitenkontrolle und geringere Leiterverluste bietet.



Durch die Anpassung des Verhältnisses von PTFE zu Glasfasergewebe erreichen sowohl F4BM217 als auch F4BME217 eine präzise Kontrolle der Dielektrizitätskonstante. Ein höherer Glasfaseranteil führt zu einer höheren Dielektrizitätskonstante, einhergehend mit besserer Dimensionsstabilität, einem niedrigeren Wärmeausdehnungskoeffizienten (CTE), verbesserter Temperaturdriftleistung und einem leichten Anstieg der dielektrischen Verluste – was eine Anpassung an die Anwendungsbedürfnisse ermöglicht.



F4BM217 Materialeigenschaften

F4BM217-Laminate weisen hervorragende elektrische und mechanische Eigenschaften auf, darunter:



Eigenschaft Spezifikation Beschreibung
Dielektrizitätskonstante (Dk) 2,17±0,04 bei 10 GHz Gewährleistet eine stabile Signalübertragung in Hochfrequenzanwendungen.
Verlustfaktor (Df) 0,001 bei 10 GHz Minimiert Signalabschwächung und Energieverluste.
Wärmeausdehnungskoeffizient (CTE) X-Achse 25 ppm/°C, Y-Achse 34 ppm/°C, Z-Achse 240 ppm/°C (-55°C bis 288°C) Ermöglicht zuverlässige Leistung bei extremen Temperaturschwankungen.
Thermischer Koeffizient von Dk -150 ppm/°C (-55°C bis 150°C) Gewährleistet stabile dielektrische Eigenschaften über Temperaturschwankungen hinweg.
Feuchtigkeitsaufnahme ≤0,08% Reduziert die Auswirkungen von Feuchtigkeit auf die elektrische Leistung und Zuverlässigkeit.
Entflammbarkeitsklasse UL-94 V0 Erfüllt strenge Brandschutzstandards für elektronische Bauteile.



Typische Anwendungen

Durch die Nutzung seiner außergewöhnlichen Hochfrequenzleistung und -stabilität eignet sich diese Leiterplatte gut für die folgenden Anwendungen:



-Mikrowellen-, HF- und Radarsysteme

-Phasenschieber

-Passive Komponenten

-Leistungsteiler, Koppler und Kombinierer

-Zuführungsnetzwerke

-Phased-Array-Antennen

-Satellitenkommunikationssysteme

-Basisstationsantennen



Qualitäts- und Lieferinformationen

Qualitätsstandard: Entspricht IPC-Klasse 2 und gewährleistet eine zuverlässige Leistung für kommerzielle elektronische Produkte.



Artwork-Format: Gerber RS-274-X, das Industriestandardformat für die Leiterplattenherstellung, das die Kompatibilität mit den meisten Produktionsprozessen gewährleistet.



Verfügbarkeit: Weltweit lieferbar, unterstützt globale Projektanforderungen.



2-Schicht F4BM217 PCB 3,9 Mil Substrat mit Immersionsgold 1
