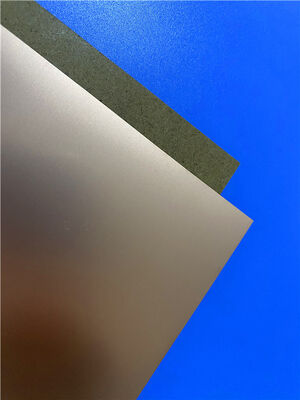

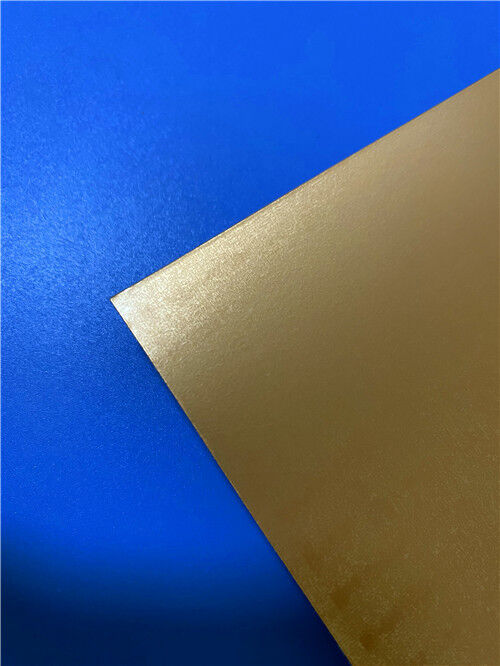

CuClad 250 PCB Substrat Kupferplattierte Laminatfolie

CuClad 250 Laminate sind gewebte, glasfaserverstärkte PTFE-Verbundstoffe, die als Hochleistungs-PCB-Substrate entwickelt wurden.Durch präzise Kalibrierung des Verhältnisses Glasfaser zu PTFE, CuClad 250 bietet ein vielseitiges Produktportfolio, das Sorten mit ultra-niedriger dielektrischer Konstante (Er) und Verlusttangente umfasst,zu hochverstärkten Varianten, die für eine verbesserte Dimensionsstabilität optimiert sind.

The woven fiberglass reinforcement integral to all CuClad series materials delivers superior dimensional stability compared to nonwoven fiberglass-reinforced PTFE laminates of equivalent dielectric constant. Rogers' strenge Prozesskontrolle und Konsistenz für mit PTFE beschichtete Glasfaserstoffe ermöglichen ein breiteres Spektrum der verfügbaren Er-Werte,bei gleichzeitiger Herstellung von Laminaten mit einer verbesserten dielektrischen Konstanten-Einheitlichkeit gegenüber vergleichbaren nicht gewebten Glasfaserverstärkten AlternativenDiese wesentlichen Leistungsmerkmale positionieren CuClad-Laminate als hochwertige Lösung für HF-Filter, Kupplungen und Geräuscharme Verstärker (LNA).

Ein charakteristisches Merkmal von CuClad-Laminaten ist ihre Kreuzplattenarchitektur: Wechselschichten von PTFE-beschichteten Glasfaserlagen sind 90° zueinander ausgerichtet.Diese Patentent-Konstruktion liefert eine echte elektrische und mechanische Isotropie in der XY-Ebene, eine einzigartige Leistungsmerkmal exklusiv für CuClad-Laminate, das von keinem anderen gewebten oder nicht gewebten, glasfaserverstärkten PTFE-Laminat auf dem Markt erreicht werden kann.Dieses außergewöhnliche Maß an Isotropie wurde von den Konstrukteuren als entscheidend für anspruchsvolle Antennenanwendungen mit Phasen-Array validiert.

mit einer dielektrischen Konstante (Er) im Bereich von 2,40 ̊2.60, CuClad 250 verwendet ein höheres Glasfaser-PTFE-Verhältnis, um eine mechanische Leistung zu erzielen, die sich der der herkömmlichen PCB-Substrate annähert.Weitere wesentliche Vorteile sind eine verbesserte Dimensionsstabilität und eine geringere thermische Ausdehnung über alle Achsen.Für Anwendungen mit hoher Kritik können CuClad-Produkte mit der Prüfstufe LX angegeben werden.mit einem formalen Prüfbericht, der der Bestellung beigefügt istLX-Produkte haben einen hohen Preis, da ein Abschnitt jedes Blattes für destruktive Tests zur Validierung der Leistung verwendet wird.

Merkmale und Vorteile

• Architektur mit wechselnden Schichten in 90°-Gewinnung
• Hohe PTFE-Glas-Verhältnis
• Überlegene dielektrische Konstante und vergleichbare nicht gewebte Glasfaserverstärkte Laminate
• Wahre elektrische und mechanische Isotropie in der XY-Ebene
• Ultra-niedriger Signalverlust
• Ideal für dielektrische Konstante (Er) -empfindliche Schaltkreiskonstruktionen

Typische Anwendungen

• Militärische Elektroniksysteme (Radar, elektronische Gegenmaßnahmen, elektronische Unterstützungsmaßnahmen)
• Mikrowellenkomponenten (Low-Noise-Verstärker, Filter, Kopplungen usw.)
